Гидроцилиндр — HITACHI ZX70

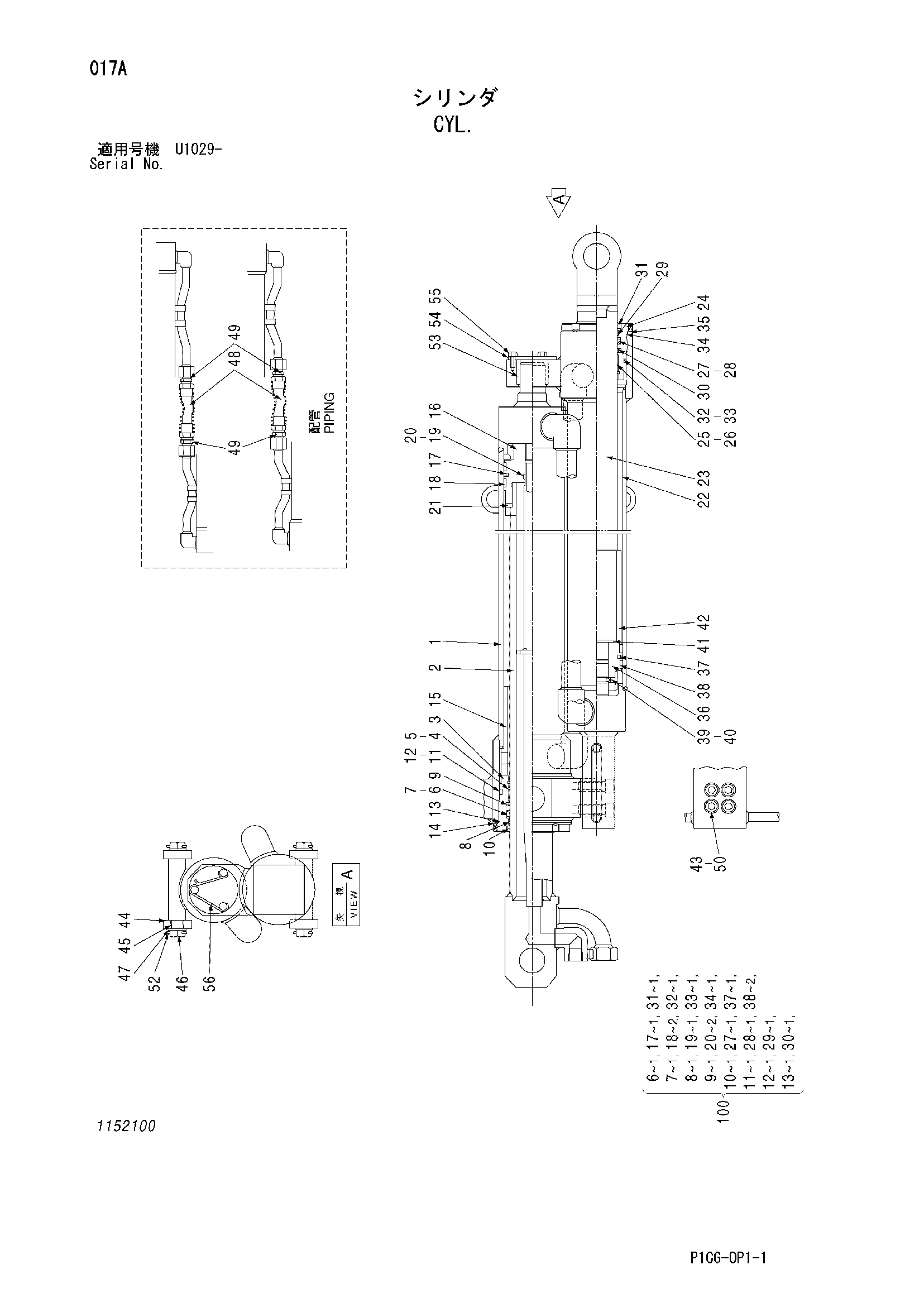

Заводская схема «Гидроцилиндр» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4638706	Гидроцилиндр	1
1	1152101	Труба гидроцилиндра в сборе	1
2	1152102	Шток поршня в сборе	1
3	1152103	Головка гидроцилиндра в сборе	1
4	0453507	Втулка	1
5	0225804	Стопорное кольцо	1
6	0225810	U-образная манжета	1
7	0225811	Опорное кольцо	1
8	1152104	Кольцо	1
9	0225812	Кольцо	1
10	4094867	Грязесъёмное кольцо	1
11	A811080	Уплотнительное кольцо	1
12	1152105	Опорное кольцо	1
13	A810085	Уплотнительное кольцо	1
14	4058995	Стопорная шайба	1
15	1152106	Проставка	1
16	1152107	Поршень	1
17	0431907	Уплотнительное кольцо	1
18	0603613	Кольцо	2
19	4506420	Уплотнительное кольцо	1
20	4027959	Опорное кольцо	2
21	0836401	Установочный винт	1
22	1152110	Труба гидроцилиндра в сборе	1
23	1152111	Шток поршня в сборе	1
24	1152112	Головка гидроцилиндра	1
25	1152113	Втулка	1
26	0380908	Стопорное кольцо	1
27	0380906	U-образная манжета	1
28	0380907	Опорное кольцо	1
29	1152114	Кольцо	1
30	0380911	Уплотнительное кольцо	1
31	0432504	Грязесъёмное кольцо	1
32	A811065	Уплотнительное кольцо	1
33	1152108	Опорное кольцо	1
34	A810070	Уплотнительное кольцо	1
35	0272710	Стопорная шайба	1
36	1152115	Поршень	1
37	0354306	Уплотнительное кольцо	1
38	0354307	Направляющее кольцо	2
39	0620904	Установочный винт	1
40	0431910	Стальной шарик	1
41	0431911	Регулировочная шайба	1
42	1152117	Проставка	1
43	0168006	Болт с внутренним шестигранником	4
44	1152119	Ролик	4
45	1152120	Втулка	4
46	1152121	Гайка	4
47	1152122	Шайба	4
48	1152123	Шланг	2
49	1152124	Адаптер	4
50	1152125	Шайба зуб	4
52	1152126	Шплинт	4
53	1152109	Втулка пальца	1
54	1152116	Пластина	1
55	1152022	Болт	3
56	1152023	Провод	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
