Основные гидролинии (гидромолот и гидроножницы)(поворот стрела) — HITACHI ZX70

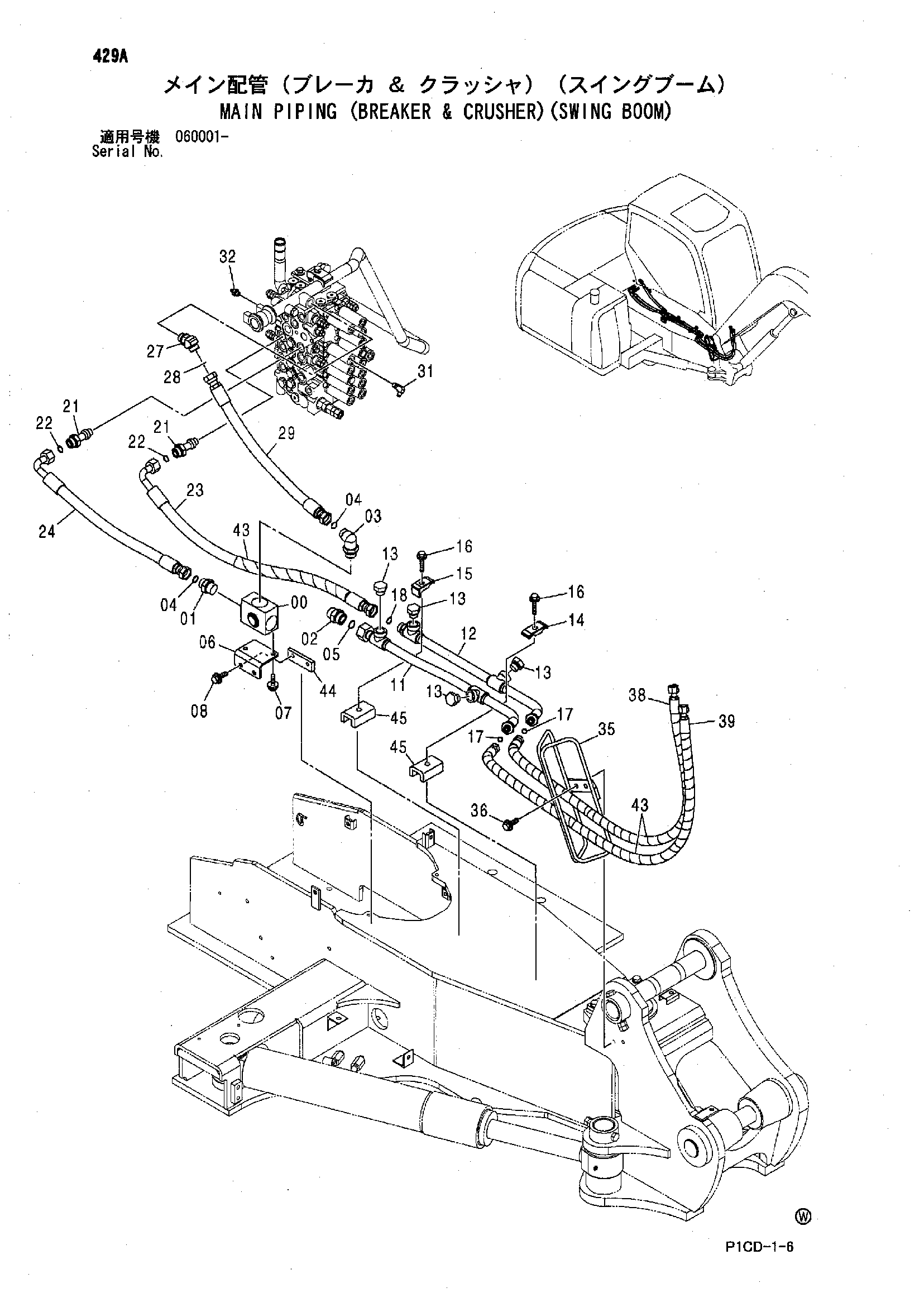

Заводская схема «Основные гидролинии (гидромолот и гидроножницы)(поворот стрела)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4261540 | Клапан селектор | 1 |
| 01 | A853186 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | A853188 | Адаптер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | A853386 | Угловой штуцер | 1 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 2 |
| 05 | 4187328 | Уплотнительное кольцо | 1 |
| 06 | 4611640 | Кронштейн | 1 |
| 07 | J011025 | Болт с шайбой | 2 |
| 07 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 08 | J011235 | Болт с шайбой | 2 |
| 08 | J271235 замена: J901235 | Болт с шайбой | 2 |
| 11 | 8094066 | Трубка | 1 |
| 12 | 8094065 | Трубка | 1 |
| 13 | A885006 | Пробка | 4 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4189859 | Хомут трубки | 1 |
| 15 | 4190126 | Хомут трубки | 1 |
| 16 | J011260 | Болт с шайбой | 2 |
| 16 | J271260 замена: J901260 | Болт с шайбой | 2 |
| 17 | 4138938 | Уплотнительное кольцо | 2 |
| 18 | 4187308 | Уплотнительное кольцо | 1 |
| 21 | 4197532 | Адаптер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 2 |
| 23 | 4221248 | Шланг | 1 |
| 24 | 4229859 | Шланг | 1 |
| 27 | A853266 | Угловой штуцер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 4187308 | Уплотнительное кольцо | 1 |
| 29 | 4323278 | Шланг | 1 |
| 31 | A852322 | Угловой штуцер | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852122 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 8094069 | Кронштейн | 1 |
| 36 | J021030 | Болт с шайбой | 2 |
| 36 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 38 | 4223529 | Шланг | 1 |
| 39 | 4311883 | Шланг | 1 |
| 43 | 4327294 | Защитный кожух | 7 |
| 44 | 4207293 | Седло винта | 1 |
| 45 | 9749939 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
