Пилотные гидролинии (гидромолот и гидроножницы) <225US> — HITACHI ZX70

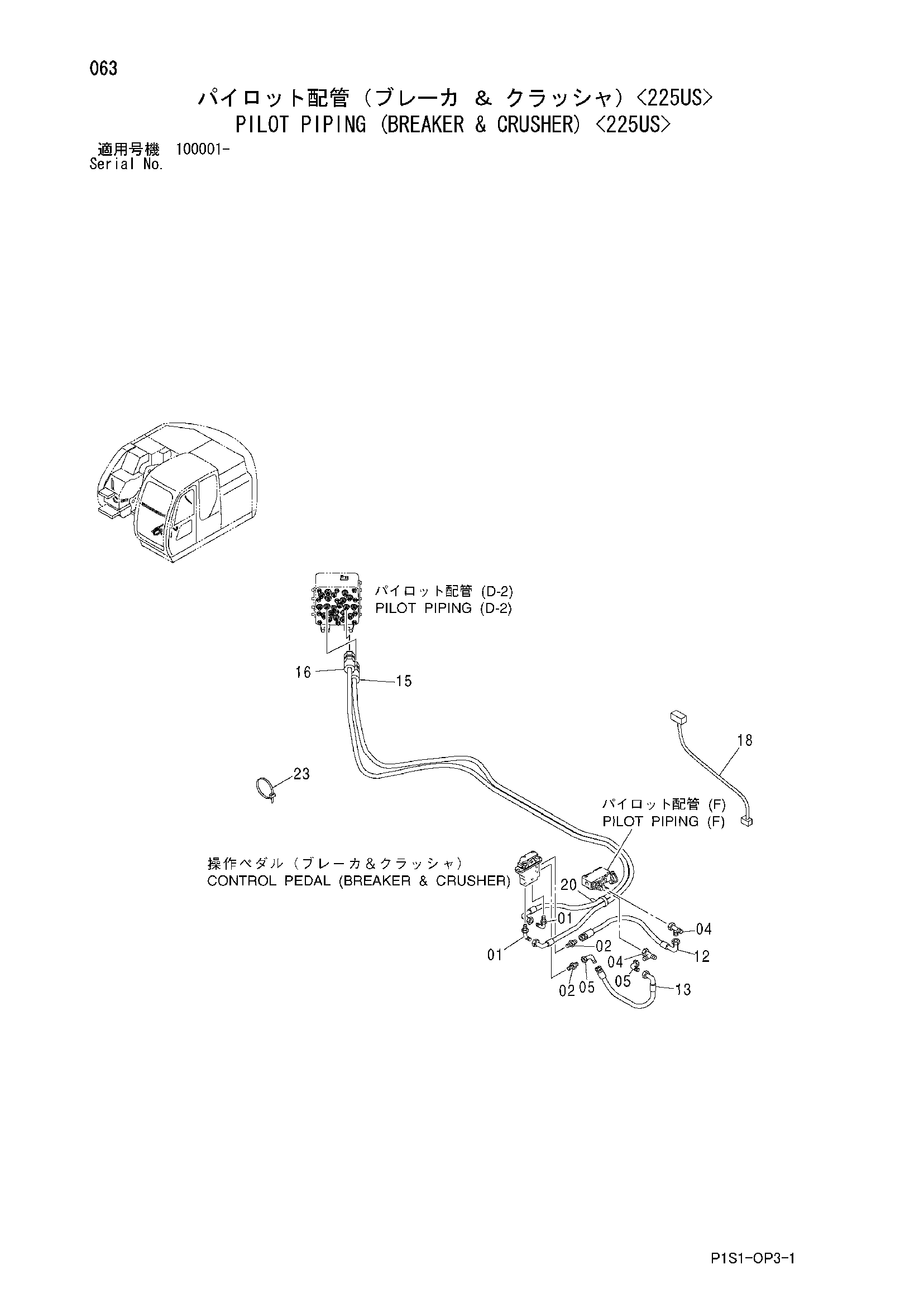

Заводская схема «Пилотные гидролинии (гидромолот и гидроножницы) <225US>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 05 | 4239976 | Унион S | 2 |
| 12 | 4460261 | Шланг (T) | 1 |
| 13 | 4460262 | Шланг (P) | 1 |
| 15 | 4461518 | Шланг (2, M) | 1 |
| 16 | 4461519 | Шланг (1, N) | 1 |
| 18 | 4452432 | Жгут проводов | 1 |
| 20 | 4190282 | Зажим | 1 |
| 23 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
