Вспомогательный гидролинии рабочего оборудования (правый)(моноблочный стрела)[STD] — HITACHI ZX70

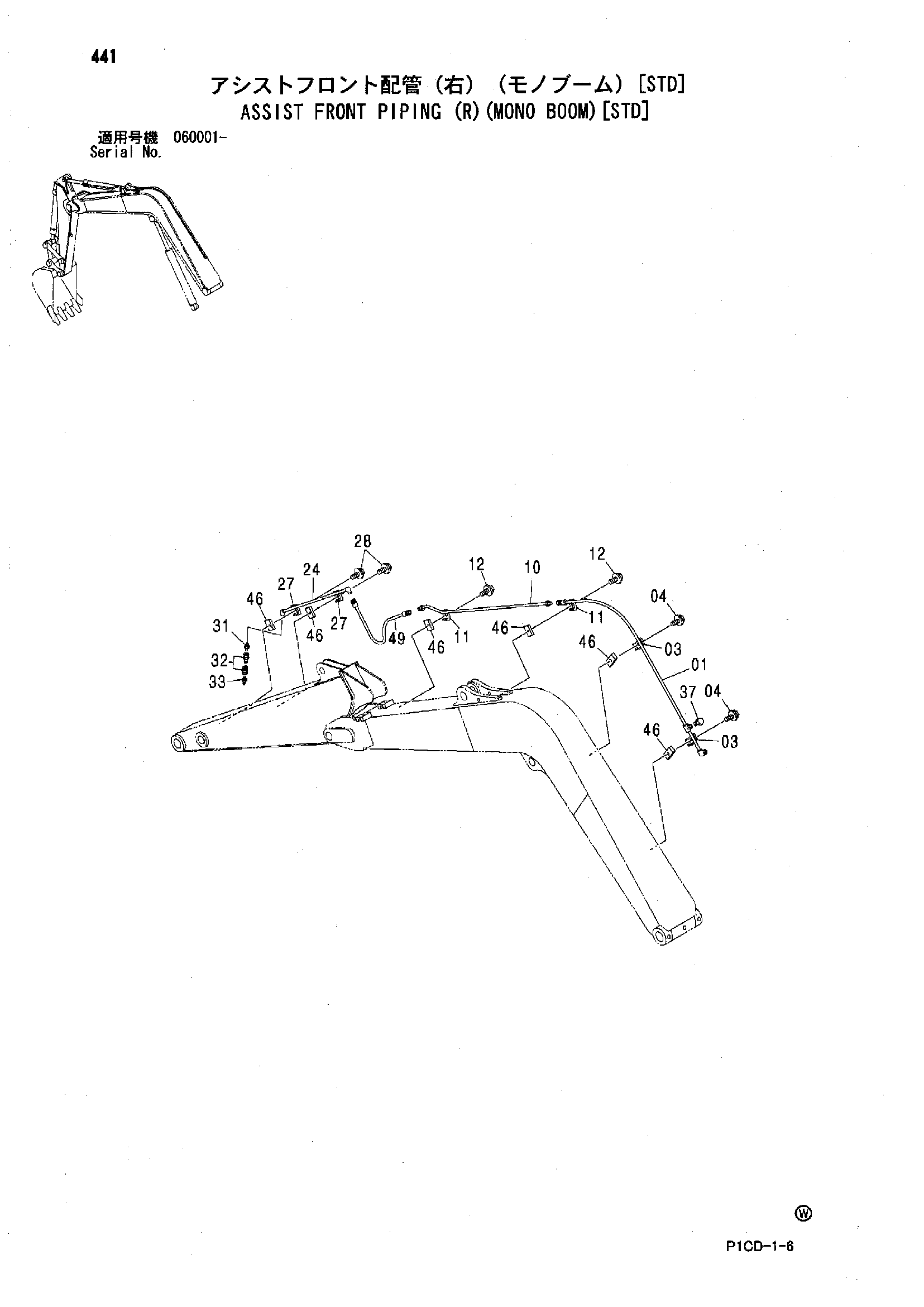

Заводская схема «Вспомогательный гидролинии рабочего оборудования (правый)(моноблочный стрела)[STD]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Вспомогательный гидролинии рабочего оборудования (правый)(моноблочный стрела)[STD] HITACHI ZX70](/catalog-drawings/00/00c02b37-f60c-4843-b886-4d0341a4095c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8086570 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 04 | J011250 | Болт с шайбой | 3 |
| 04 | J271250 замена: J901250 | Болт с шайбой | 3 |
| 10 | 8086567 | Трубка | 1 |
| 11 | 4190124 | Хомут трубки | 2 |
| 12 | J011250 | Болт с шайбой | 2 |
| 12 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 24 | 9757663 | Трубка | 1 |
| 27 | 4190124 | Хомут трубки | 2 |
| 28 | J011250 | Болт с шайбой | 2 |
| 28 | J271250 замена: J901250 | Болт с шайбой | 2 |
| 31 | 94-1702 | Адаптер | 1 |
| 32 | 4059552 | Самоуплотняющееся соединение | 1 |
| 33 | 94-1302 | Адаптер | 1 |
| 37 | 94-2023 | Пробка | 1 |
| 46 | 9749939 | Седло винта | 7 |
| 49 | 4466630 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
