Гидроцилиндр стрелы [с удерживающий клапан][моноблочный стрела] — HITACHI ZX70

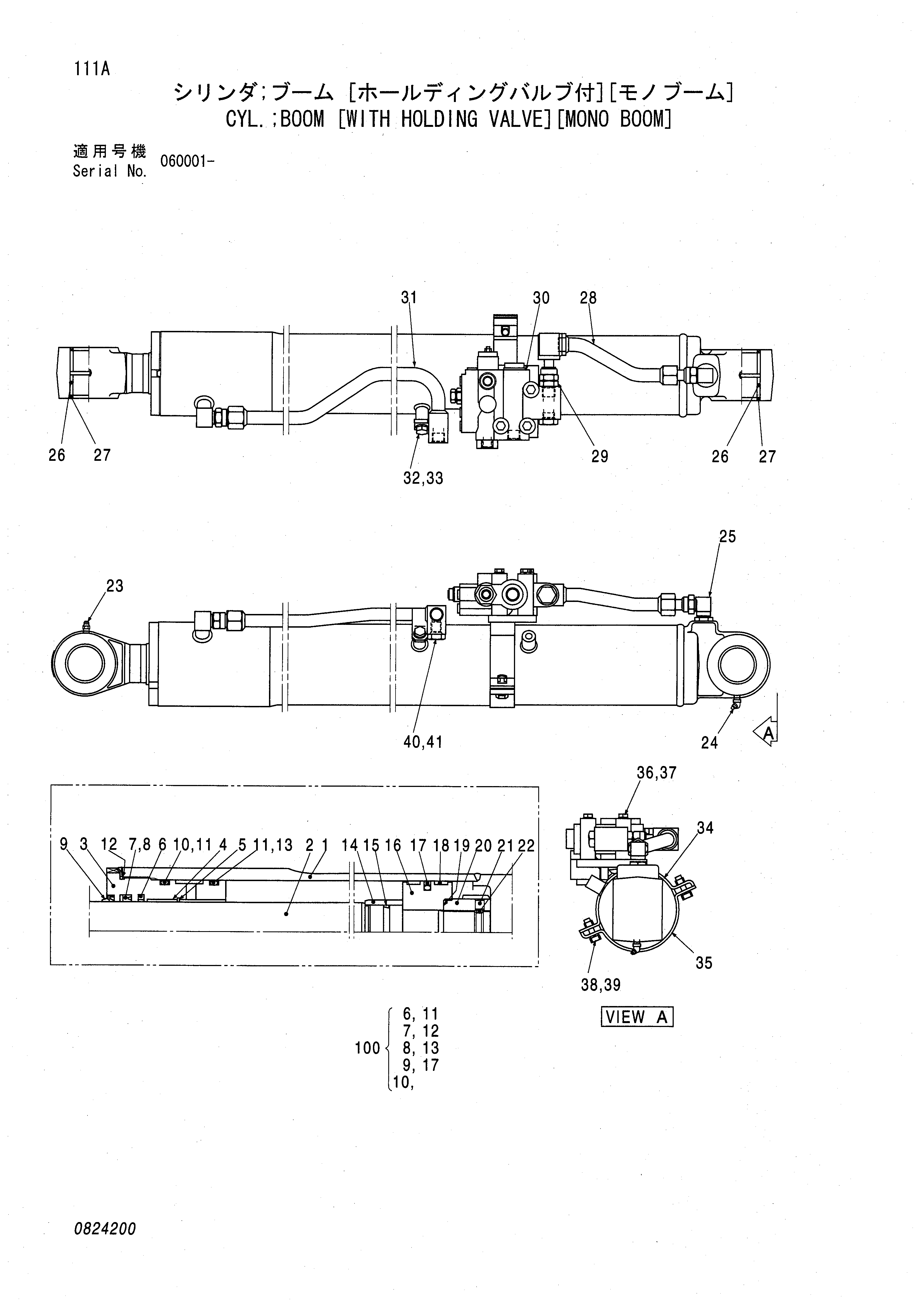

Заводская схема «Гидроцилиндр стрелы [с удерживающий клапан][моноблочный стрела]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Гидроцилиндр стрелы [с удерживающий клапан][моноблочный стрела] HITACHI ZX70](/catalog-drawings/1b/1ba54ba4-8dad-4dc1-93aa-0a68785e53a5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4458863 | Гидроцилиндр. стрела | 1 | |
| 1 | 0824201 | Труба гидроцилиндра | 1 |
| 2 | 0824202 | Шток поршня | 1 |
| 3 | 0444606 | Головка гидроцилиндра | 1 |
| 4 | 0444607 | Втулка | 1 |
| 5 | 4510494 | Стопорное кольцо | 1 |
| 6 | 0225613 | Уплотнительное кольцо | 1 |
| 7 | 0225611 | U-образная манжета | 1 |
| 8 | 0225612 | Опорное кольцо | 1 |
| 9 | 0409117 | Грязесъёмное кольцо | 1 |
| 10 | A811110 | Уплотнительное кольцо | 1 |
| 11 | 0310904 | Опорное кольцо | 3 |
| 12 | A810115 | Уплотнительное кольцо | 1 |
| 13 | A811105 | Уплотнительное кольцо | 1 |
| 14 | 0396105 | Амортизирующий подшипник | 1 |
| 15 | 0714803 | Уплотнение амортизатор | 1 |
| 16 | 0330906 | Поршень | 1 |
| 17 | 0225614 | Уплотнительное кольцо | 1 |
| 18 | 0225620 | Кольцо | 2 |
| 19 | 0326007 | Регулировочная шайба | 1 |
| 20 | 0667109 | Гайка | 1 |
| 21 | 0310612 | Установочный винт | 1 |
| 22 | 0111818 | Стальной шарик | 1 |
| 23 | J75481 | Пресс-маслёнка | 1 |
| 24 | 0271312 | Пресс-маслёнка | 1 |
| 25 | 0824203 | Ниппель | 1 |
| 26 | 0824204 | Втулка пальца | 4 |
| 27 | 0824205 | Грязесъёмное кольцо | 4 |
| 28 | 0824206 | Трубка | 1 |
| 29 | 0824207 | Ниппель | 1 |
| 30 | 4452604 | Удерживающий клапан | 1 |
| 31 | 0824209 | Трубка | 1 |
| 32 | 0714807 | Болт | 1 |
| 33 | 0714808 | Шайба | 1 |
| 34 | 0824210 | Лента | 1 |
| 35 | 0327704 | Лента | 1 |
| 36 | 0824211 | Болт | 3 |
| 37 | 0158896 | Пружинная шайба | 3 |
| 38 | 0408815 | Болт | 2 |
| 39 | 0325913 | Шайба | 2 |
| 100 | 4369762 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
