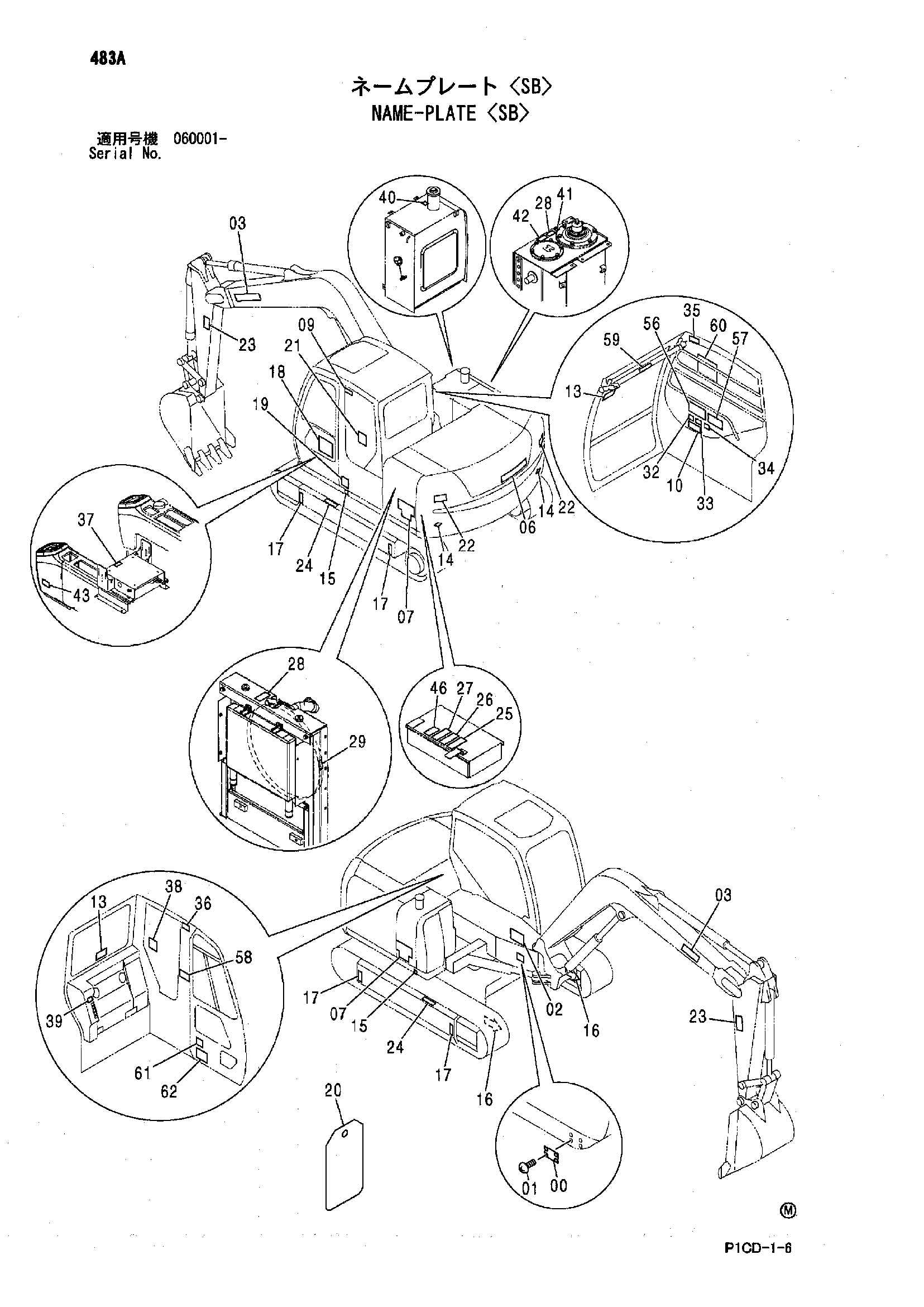

Схема 483 — HITACHI ZX70

Заводская схема «Схема 483» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	M492564	Приводной винт	4
02	2050997	Информационная табличка	1
03	3080814	Информационная табличка	2
06	3088970	Информационная табличка	1
07	1032148	Информационная табличка	2
07	1032134	Информационная табличка	2
09	3092505	Информационная табличка	1
10	4612920	Информационная табличка	1
13	4359076	Информационная табличка	2
14	4040580	Рефлектор	2
15	4201787	Маркировка	1
16	4448679	Маркировка	2
17	3089138	Маркировка	4
18	3076198	Информационная табличка	1
19	3076246	Информационная табличка	1
20	2045102	Информационная табличка	1
21	4602349	Информационная табличка	1
22	3078858	Информационная табличка	2
23	3089581	Предупреждающая табличка	2
24	3086091	Предупреждающая табличка	2
25	4460106	Предупреждающая табличка	1
26	4460056	Предупреждающая табличка	1
27	4460067	Предупреждающая табличка	1
28	4420336	Предупреждающая табличка	2
29	4459222	Предупреждающая табличка	1
32	4420332	Предупреждающая табличка	1
33	4420333	Предупреждающая табличка	1
34	4420334	Предупреждающая табличка	1
35	4459990	Предупреждающая табличка	1
36	4420335	Предупреждающая табличка	1
37	4371371	Информационная табличка	1
38	4436170	Маркировка	1
39	4436154	Маркировка	1
40	4436162	Маркировка	1
41	4408799	Маркировка	1
42	4459928	Предупреждающая табличка	1
43	4458256	Информационная табличка	1
46	4359156	Информационная табличка	1
56	3092563	Информационная табличка
56	3094191	Информационная табличка	1
56	3094188	Информационная табличка	1
56	3094192	Информационная табличка	1
56	3094193	Информационная табличка	1
56	3095519	Информационная табличка	1
56	3095517	Информационная табличка	1
56	3094195	Информационная табличка	1
56	3094194	Информационная табличка	1
56	3094196	Информационная табличка	1
56	3095521	Информационная табличка	1
57	3098290	Информационная табличка	1
57	3098296	Информационная табличка	1
57	3098298	Информационная табличка	1
57	3098306	Информационная табличка	1
57	3098294	Информационная табличка	1
57	3098292	Информационная табличка	1
57	3098304	Информационная табличка	1
57	3098300	Информационная табличка	1
57	3098308	Информационная табличка	1
57	3098310	Информационная табличка	1
57	3098302	Информационная табличка	1
58	4466525	Информационная табличка	1
58	4467722	Информационная табличка	1
58	4467659	Информационная табличка	1
58	4467724	Информационная табличка	1
58	4467726	Информационная табличка	1
58	4475815	Информационная табличка	1
58	4475813	Информационная табличка	1
58	4467730	Информационная табличка	1
58	4467728	Информационная табличка	1
58	4467732	Информационная табличка	1
58	4475817	Информационная табличка	1
59	4467093	Информационная табличка	1
59	4467733	Информационная табличка	1
59	4467735	Информационная табличка	1
59	4467734	Информационная табличка	1
59	4467736	Информационная табличка	1
59	4475814	Информационная табличка	1
59	4475812	Информационная табличка	1
59	4467737	Информационная табличка	1
59	4468538	Информационная табличка	1
59	4467738	Информационная табличка	1
59	4475816	Информационная табличка	1
60	2051009	Информационная табличка	1
60	2051010	Информационная табличка	1
60	2051011	Информационная табличка	1
60	2051012	Информационная табличка	1
60	2051013	Информационная табличка	1
60	2051014	Информационная табличка	1
60	2051015	Информационная табличка	1
60	2051016	Информационная табличка	1
60	2051017	Информационная табличка	1
60	2051018	Информационная табличка	1
60	2051019	Информационная табличка	1
61	4472845	Информационная табличка	1
61	4602422	Информационная табличка	1
61	4602423	Информационная табличка	1
61	4602427	Информационная табличка	1
61	4602421	Информационная табличка	1
61	4602420	Информационная табличка	1
61	4602426	Информационная табличка	1
61	4602424	Информационная табличка	1
61	4602428	Информационная табличка	1
61	4602429	Информационная табличка	1
61	4602425	Информационная табличка	1
62	3100948	Информационная табличка	1
62	3098295	Информационная табличка	1
62	3098297	Информационная табличка	1
62	3098305	Информационная табличка	1
62	3098293	Информационная табличка	1
62	3098291	Информационная табличка	1
62	3098303	Информационная табличка	1
62	3098299	Информационная табличка	1
62	3098307	Информационная табличка	1
62	3098309	Информационная табличка	1
62	3098301	Информационная табличка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
