Основные гидролинии (6) — HITACHI ZX70

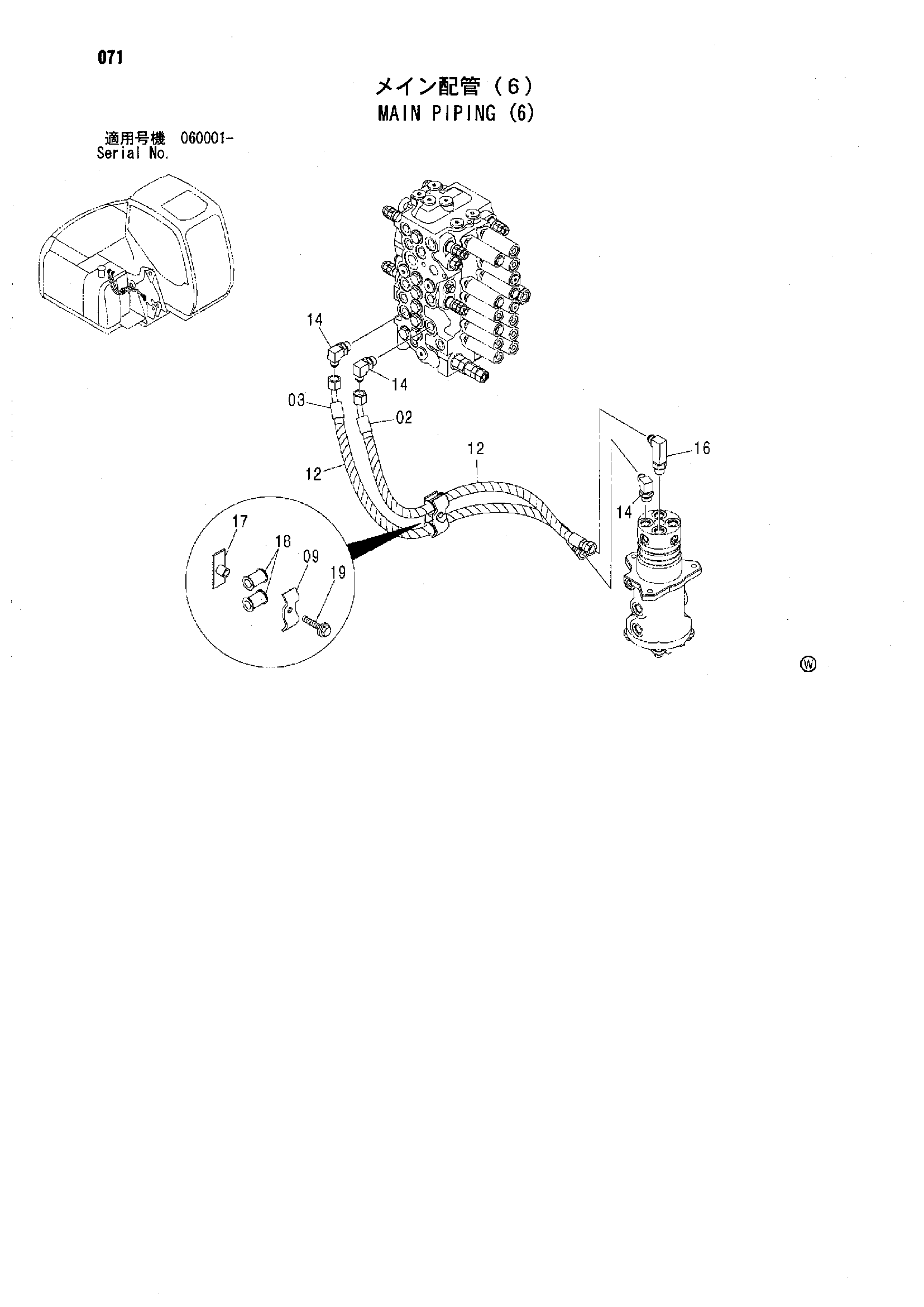

Заводская схема «Основные гидролинии (6)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4463269 | Шланг | 1 |
| 03 | 4463270 | Шланг | 1 |
| 09 | 4202103 | Хомут | 1 |
| 12 | 4327294 | Защитный кожух | 2 |
| 14 | A852344 | Угловой штуцер | 3 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4277652 | Угловой штуцер | 1 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 9757642 | Хомут | 1 |
| 18 | 4463996 | Резиновая втулка | 2 |
| 19 | J011255 замена: J901255 | Болт с шайбой | 1 |
| 19 | J901255 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
