Пилотные гидролинии (гидромолот и гидроножницы)(смещаемый стрела и поворот стрела) — HITACHI ZX70

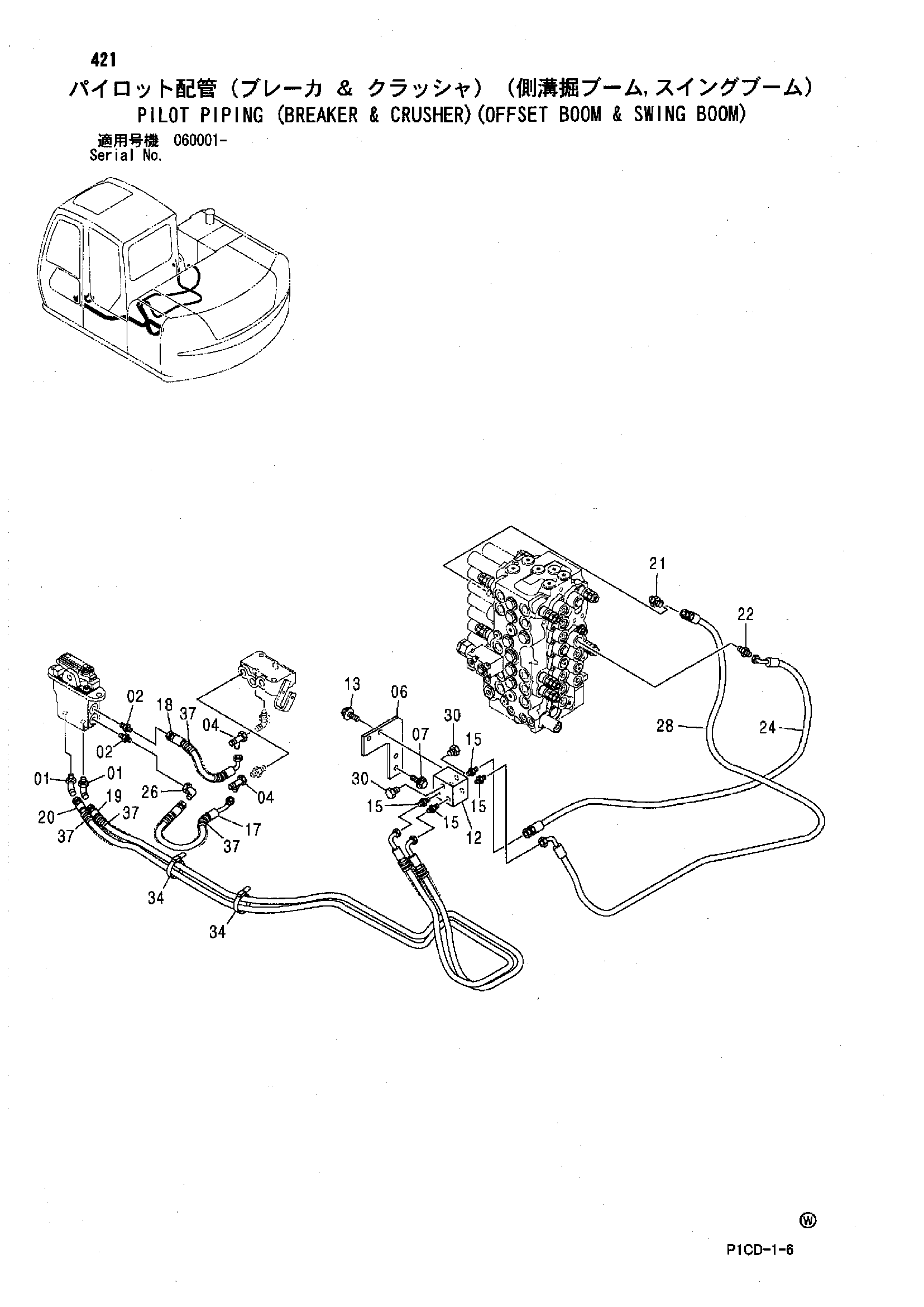

Заводская схема «Пилотные гидролинии (гидромолот и гидроножницы)(смещаемый стрела и поворот стрела)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852322 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4200465 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4252786 | Тройник | 2 |
| 06 | 9757579 | Кронштейн | 1 |
| 07 | J021030 | Болт с шайбой | 2 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 12 | 4330230 | Челночный клапан | 1 |
| 13 | J010820 | Болт с шайбой | 2 |
| 13 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 15 | A852132 | Адаптер | 4 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4465161 | Шланг | 1 |
| 18 | 4465162 | Шланг | 1 |
| 19 | 4465165 | Шланг | 1 |
| 20 | 4465166 | Шланг | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4465164 | Шланг | 1 |
| 26 | 4346096 | Унион S | 1 |
| 28 | 4465163 | Шланг | 1 |
| 30 | 4093624 | Пробка | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 37 | 4133527 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
