Электрооборудование — HITACHI ZX70

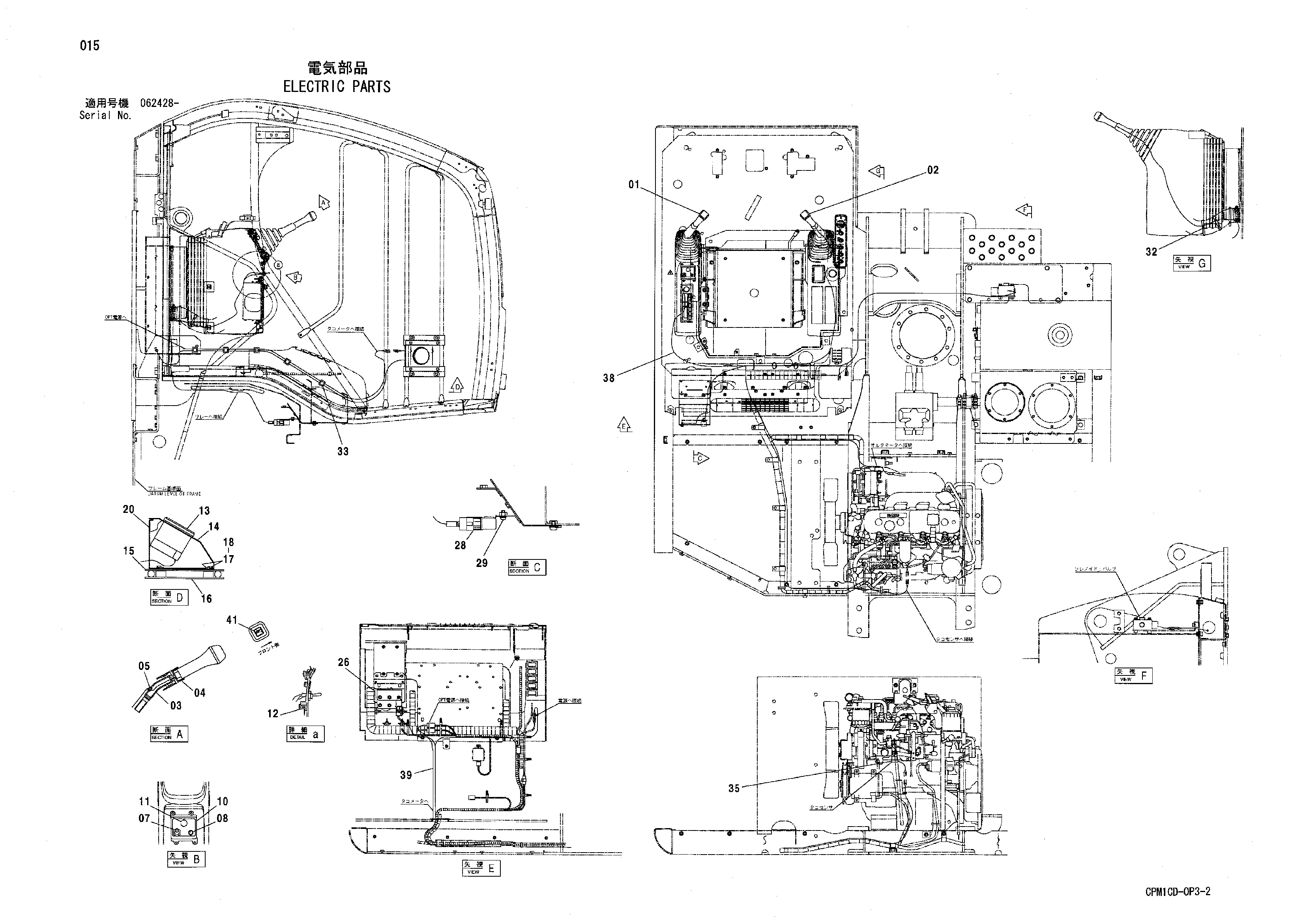

Заводская схема «Электрооборудование» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4319773 | Рукоятка | 1 |
| 02 | 4349775 | Рукоятка | 1 |
| 03 | 9739222 | Рычаг | 2 |
| 04 | J952014 | Гайка | 2 |
| 05 | 487081 | Резиновая втулка | 2 |
| 07 | 4242001 | Выключатель тумблер | 1 |
| 08 | 4147402 | Фонарь пилотный | 1 |
| 10 | 3091842 | Панель | 1 |
| 11 | 4385236 | Колпачок | 1 |
| 12 | 4452613 | Самонарезающий винт | 4 |
| 13 | 4474620 | Такхограпх | 1 |
| 14 | 8050104 | Кронштейн | 1 |
| 15 | 9758941 | Пластина | 2 |
| 16 | 9758942 | Кронштейн | 2 |
| 17 | J900616 | Болт | 8 |
| 18 | A590906 | Пружинная шайба | 8 |
| 20 | 3069260 | Крышка | 1 |
| 26 | 8085156 | Кронштейн | 1 |
| 28 | 4251588 | Реле | 1 |
| 29 | J460616 | Винт с шайбой | 1 |
| 32 | 4055311 | Ленточный зажим | 5 |
| 33 | 4229140 | Крамп | 5 |
| 35 | 4474617 | Датчик | 1 |
| 38 | 2048265 | Жгут проводов | 1 |
| 39 | 4474467 | Жгут проводов | 1 |
| 41 | 4455930 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
