Стрела поворот трубопроводы <SB> — HITACHI ZX70

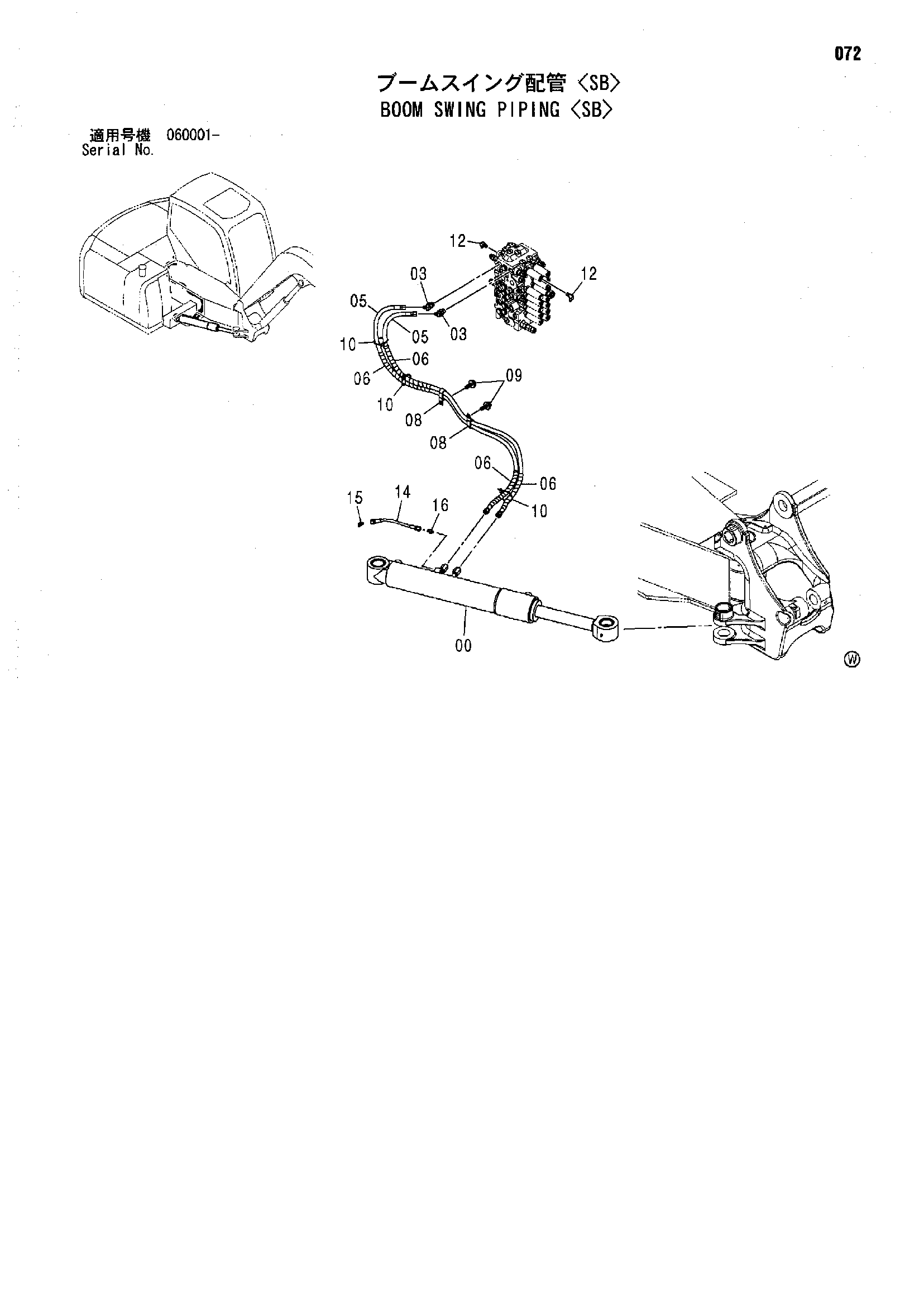

Заводская схема «Стрела поворот трубопроводы <SB>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4601644 | Гидроцилиндр. поворот | 1 |
| 03 | A852243 | Угловой штуцер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4607039 | Шланг | 2 |
| 06 | 4327293 | Защитный кожух | 4 |
| 08 | 4190266 | Зажим | 2 |
| 09 | J011020 | Болт с шайбой | 2 |
| 09 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 10 | 4055312 | Ленточный зажим | 3 |
| 12 | A852322 | Угловой штуцер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4329435 | Нейлоновый шланг | 1 |
| 15 | 4298746 | Угловой штуцер | 1 |
| 16 | 4367300 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
