Ковш 0.42 [JIS94] <70, 70LC> — HITACHI ZX70
Заводская схема «Ковш 0.42 [JIS94] <70, 70LC>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

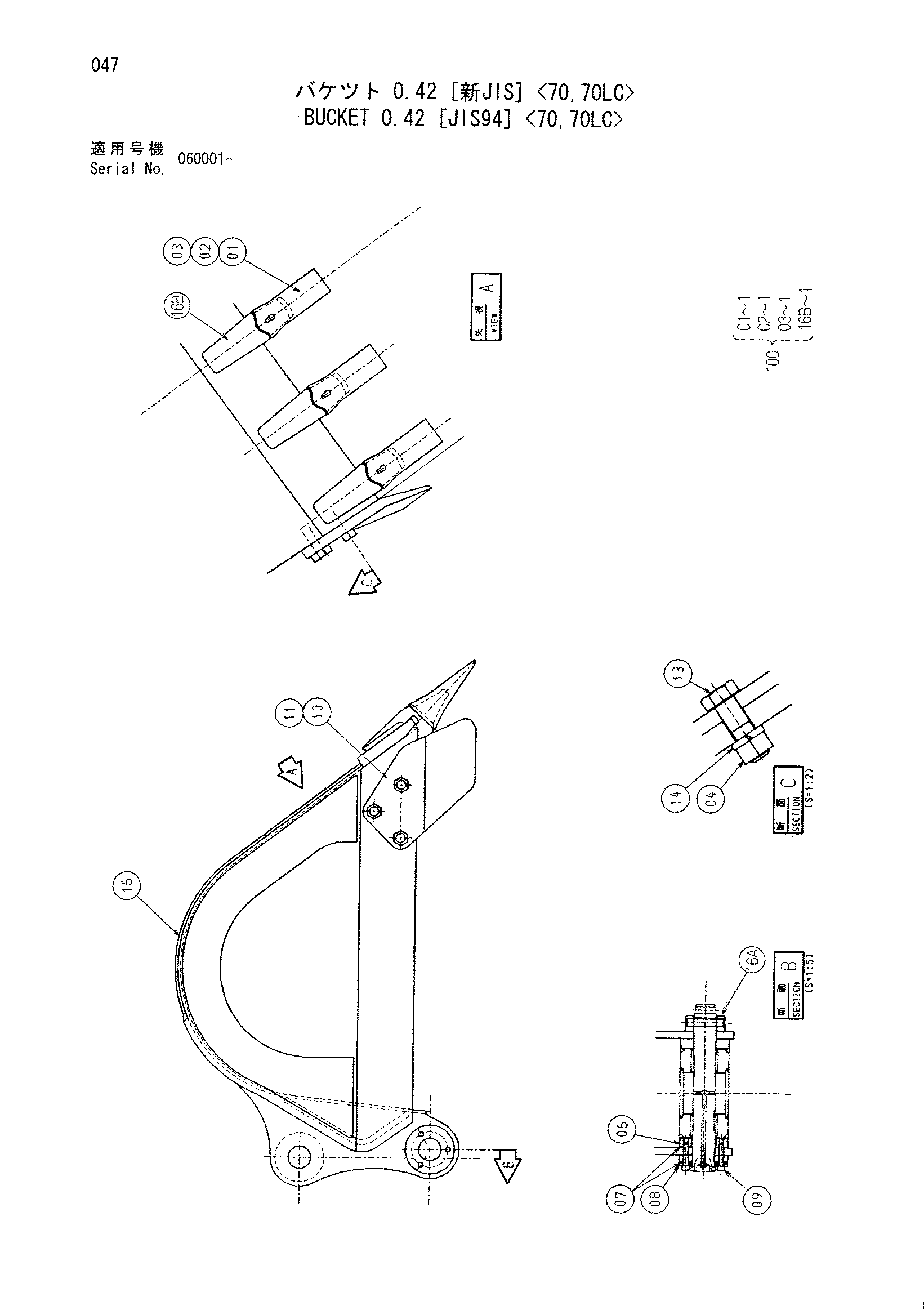

![Схема Ковш 0.42 [JIS94] <70, 70LC> HITACHI ZX70](/catalog-drawings/67/6779a6f5-c41b-4530-aad4-8f4d73582d56.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9201588 | Ковш | 1 | |
| 01 | 973347 | Коронка зуба | 5 |
| 02 | 963229 | Стопорный палец | 5 |
| 03 | 963227 | Резиновый фиксатор | 5 |
| 04 | J953020 | Гайка | 6 |
| 06 | 4377388 | Бобышка | 1 |
| 07 | 4374410 | Регулировочная шайба | 12 |
| 08 | 4374408 | Пластина | 1 |
| 09 | M341050 | Болт с внутренним шестигранником | 3 |
| 10 | 3053595 | Боковой резец | 1 |
| 11 | 3053596 | Боковой резец | 1 |
| 13 | 4400608 | Болт | 6 |
| 14 | A590920 | Пружинная шайба | 6 |
| 16 | 8093527 | Ковш | 1 |
| 16A | 4197030 | Ограничитель | 2 |
| 16B | 4047569 | Адаптер | 5 |
| 100 | 9042618 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
