Всасывающие трубопроводы — HITACHI ZX70

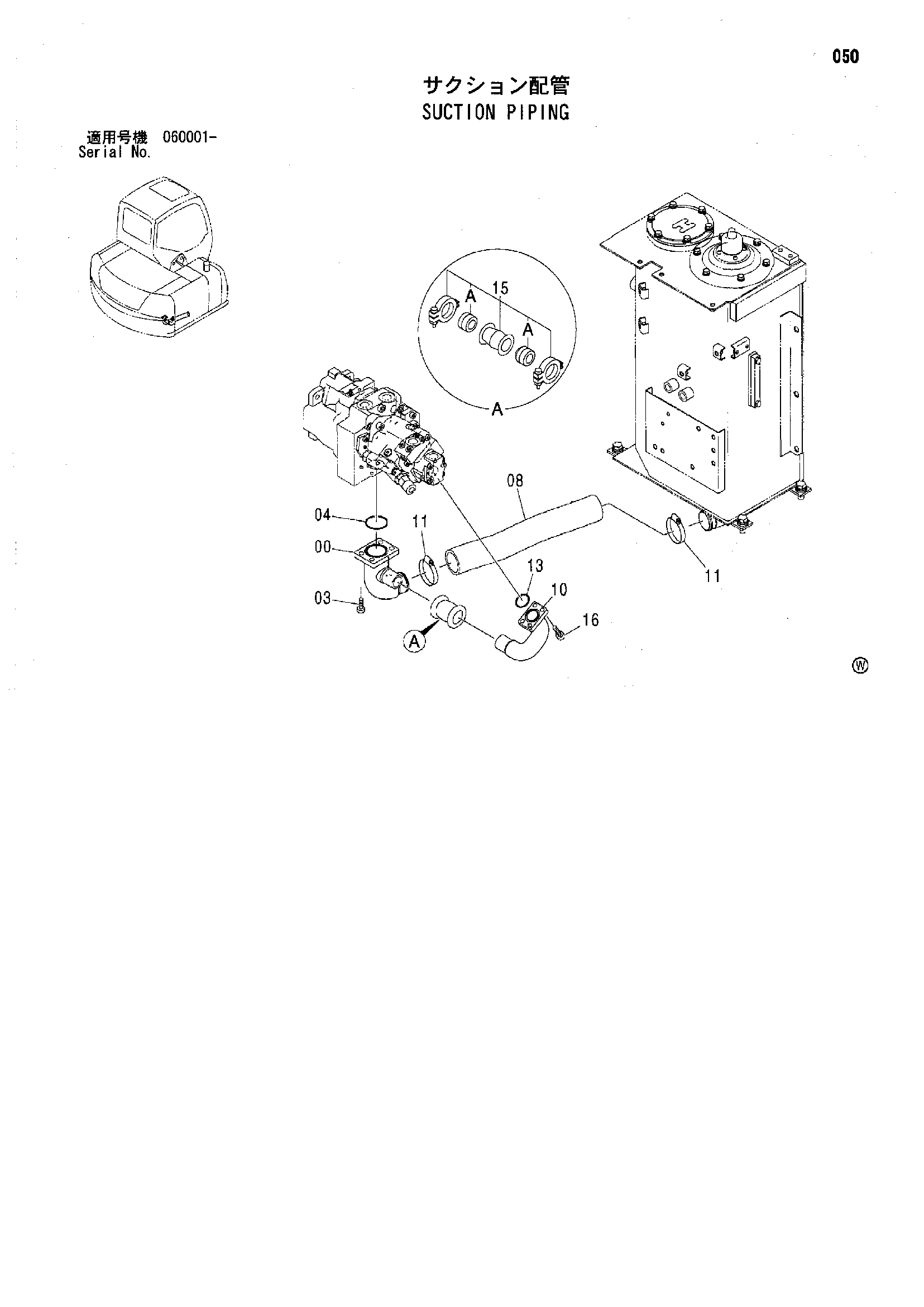

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2045941 | Всасывающая трубка | 1 |
| 03 | J781230 | Болт с внутренним шестигранником | 4 |
| 04 | A811060 | Уплотнительное кольцо | 1 |
| 08 | 4120294 | Резиновый шланг | 1 |
| 10 | 3089853 | Всасывающая трубка | 1 |
| 11 | 4263764 | Хомут шланга | 2 |
| 13 | A811040 | Уплотнительное кольцо | 1 |
| 15 | 4069801 | Муфта | 1 |
| 15A | 4196259 | Уплотнение кольцо | 2 |
| 16 | J781030 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
