Основные гидролинии (гидромолот и гидроножницы)(смещаемый стрела) — HITACHI ZX70

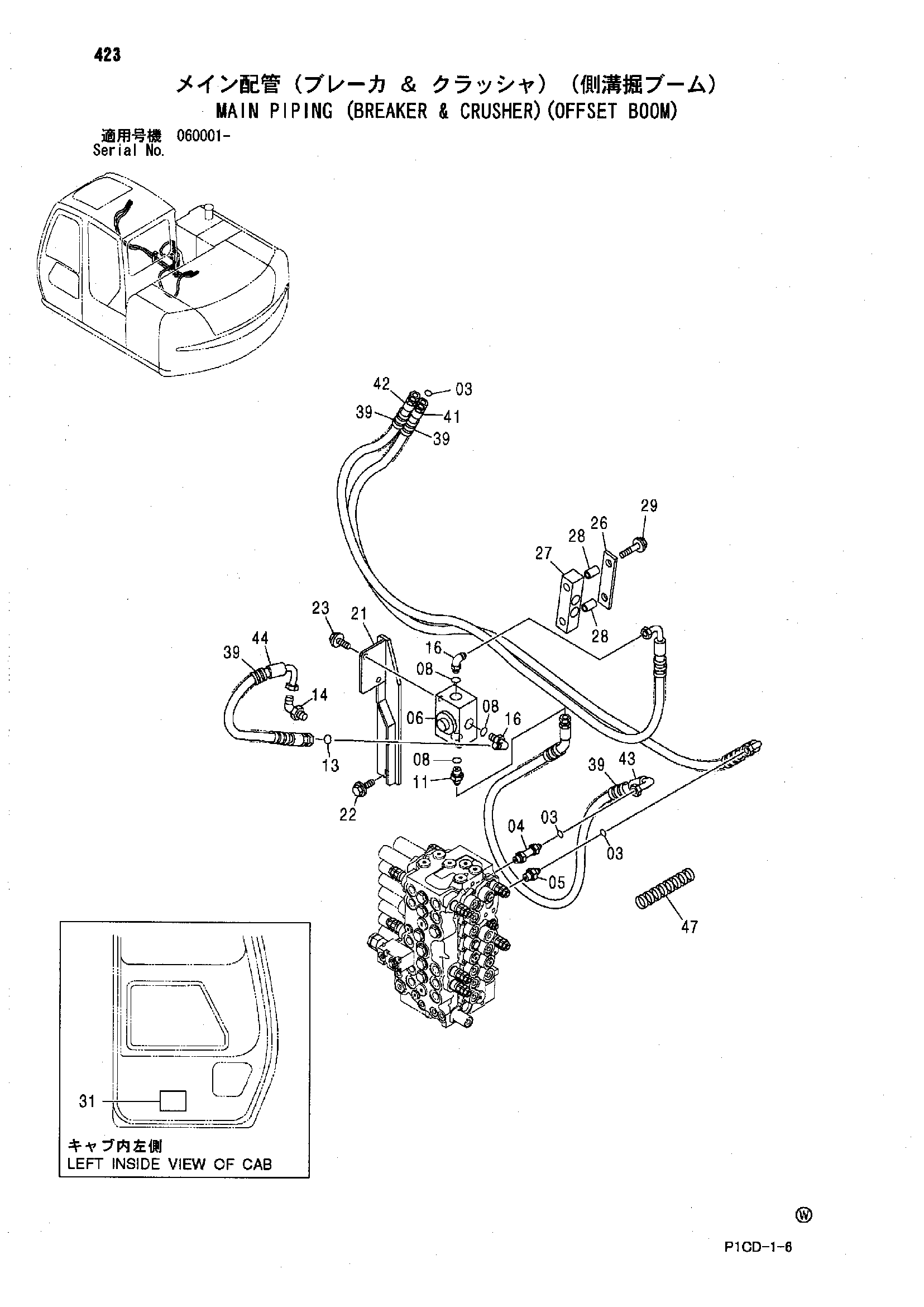

Заводская схема «Основные гидролинии (гидромолот и гидроножницы)(смещаемый стрела)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | 4197532 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A853146 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4261540 | Клапан селектор | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 3 |
| 11 | A853186 | Адаптер | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4187308 | Уплотнительное кольцо | 1 |
| 14 | A853366 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A853386 | Угловой штуцер | 2 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 8085720 | Кронштейн | 1 |
| 22 | J011230 | Болт с шайбой | 2 |
| 22 | J271230 замена: J901230 | Болт с шайбой | 2 |
| 23 | J011025 | Болт с шайбой | 2 |
| 23 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 26 | 4462543 | Пластина | 1 |
| 27 | 4462544 | Хомут шланга | 1 |
| 28 | 4462542 | Проставка | 2 |
| 29 | J011065 | Болт с шайбой | 2 |
| 29 | J271065 замена: J901065 | Болт с шайбой | 2 |
| 31 | 4245076 | Информационная табличка | 1 |
| 31 | 4245758 | Информационная табличка | 1 |
| 39 | 4327294 | Защитный кожух | 12 |
| 41 | 4464799 | Шланг | 1 |
| 42 | 4464800 | Шланг | 1 |
| 43 | 4463340 | Шланг | 1 |
| 44 | 4320234 | Шланг | 1 |
| 47 | 4327294 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
