Телескпик рукоять трубопроводы <70, 75> — HITACHI ZX70

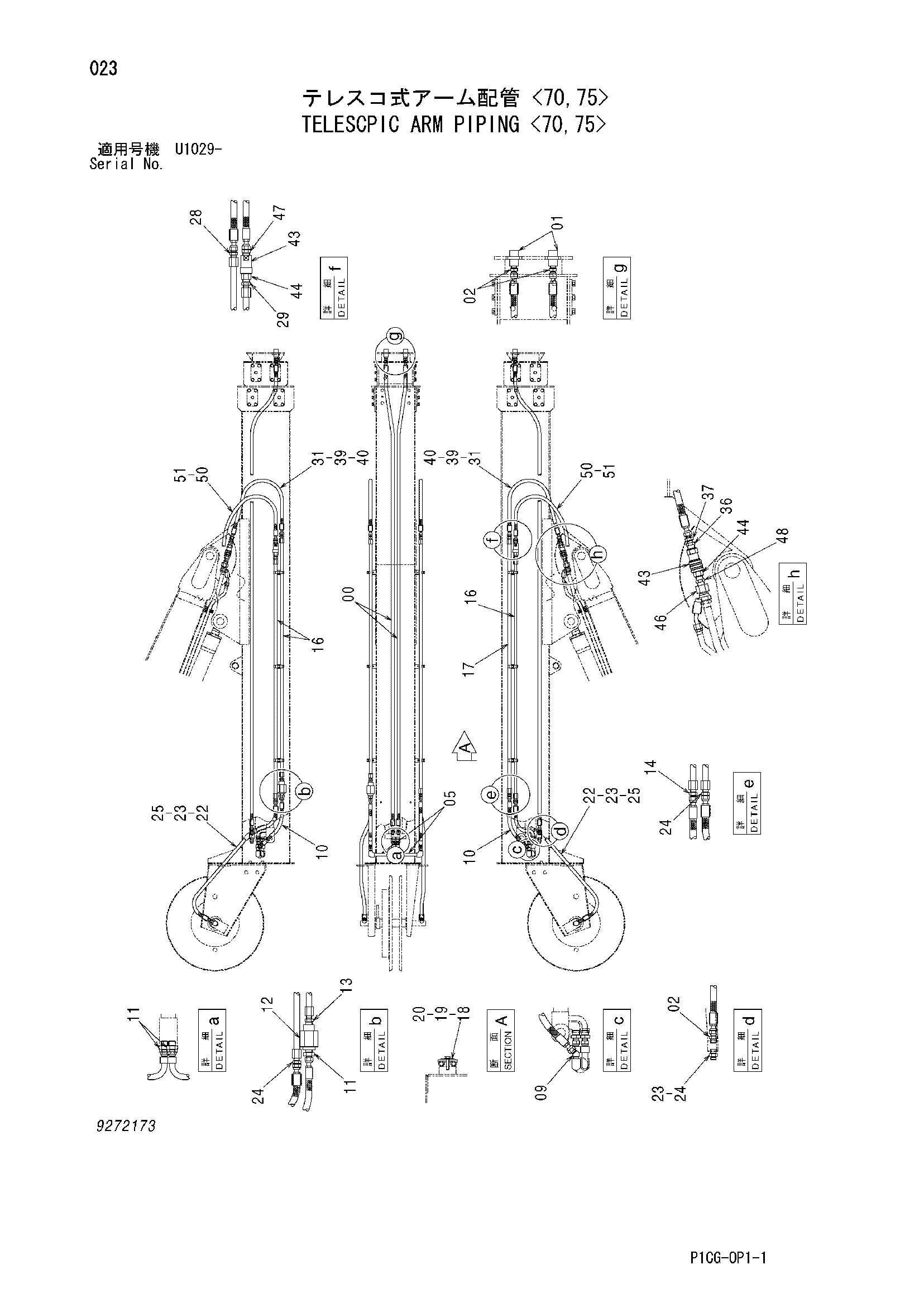

Заводская схема «Телескпик рукоять трубопроводы <70, 75>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4665140 | Шланг | 2 |
| 01 | 3105511 | Ограничитель | 2 |
| 02 | 94-1303 | Адаптер | 4 |
| 05 | 3105283 | Трубка | 2 |
| 09 | 94-1503 | Угловой штуцер | 2 |
| 10 | 4125926 | Шланг | 2 |
| 11 | 4125701 | Адаптер | 3 |
| 12 | 9023408 | Клапан замедленного возврата | 1 |
| 13 | 94-1903 | Адаптер | 1 |
| 14 | 94-1303 | Адаптер | 1 |
| 16 | 3105508 | Трубка | 3 |
| 17 | 3105509 | Трубка | 1 |
| 18 | 4053593 | Хомут трубки | 6 |
| 19 | J901045 | Болт | 6 |
| 20 | A590910 | Пружинная шайба | 6 |
| 22 | 4285805 | Шланг | 2 |
| 23 | 4138938 | Уплотнительное кольцо | 4 |
| 24 | 4210942 | Адаптер | 4 |
| 25 | 4070691 | Защита шланга | 2 |
| 28 | 94-1303 | Адаптер | 2 |
| 29 | 94-1903 | Адаптер | 2 |
| 31 | 4269158 | Шланг | 2 |
| 36 | 94-1603 | Переходник | 2 |
| 37 | 94-1303 | Адаптер | 2 |
| 39 | 4053606 | Защита шланга | 2 |
| 40 | 4073051 | Шайба | 6 |
| 43 | 4440615 | Самоуплотняющееся соединение | 4 |
| 43A | 4322957 | Колпачок | 1 |
| 44 | 4440616 | Самоуплотняющееся соединение | 4 |
| 44A | 4322957 | Колпачок | 1 |
| 46 | 3105414 | Адаптер | 2 |
| 47 | 3105263 | Адаптер | 2 |
| 48 | 94-1704 | Адаптер | 2 |
| 50 | 4601183 | Шланг | 2 |
| 51 | 4138938 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
