Пилотные гидролинии (5)(поворот стрела) — HITACHI ZX70

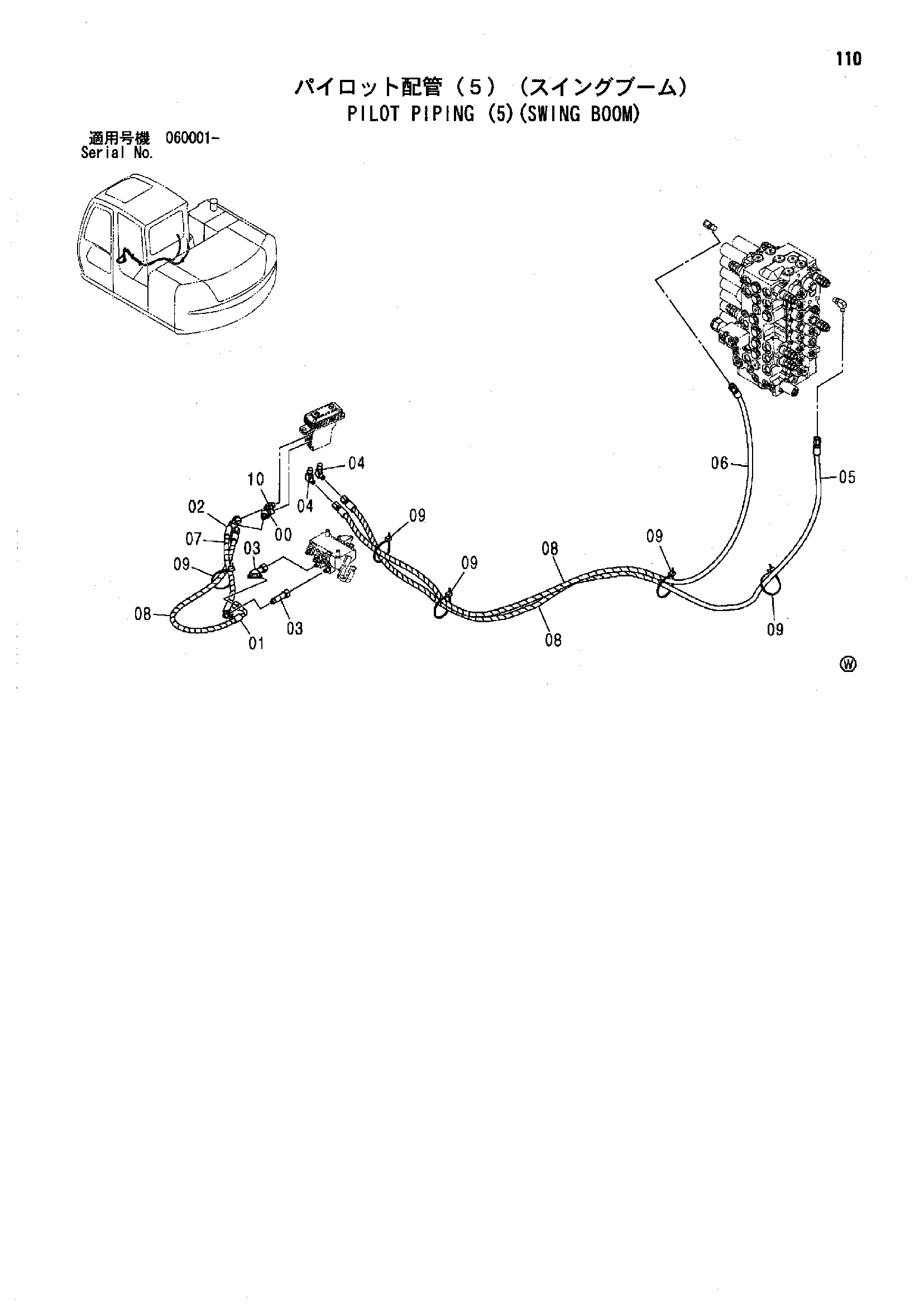

Заводская схема «Пилотные гидролинии (5)(поворот стрела)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852222 | Угловой штуцер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4471570 | Шланг | 1 |
| 02 | 4613966 | Шланг | 1 |
| 03 | 4252786 | Тройник | 2 |
| 04 | A852322 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4471572 | Шланг | 1 |
| 06 | 4471573 | Шланг | 1 |
| 07 | 4449646 | Защитный кожух | 1 |
| 08 | 4327293 | Защитный кожух | 7 |
| 09 | 4055312 | Ленточный зажим | 5 |
| 10 | A852122 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
