Основные гидролинии (5 вибратор специальное исполнение.) — HITACHI ZX70

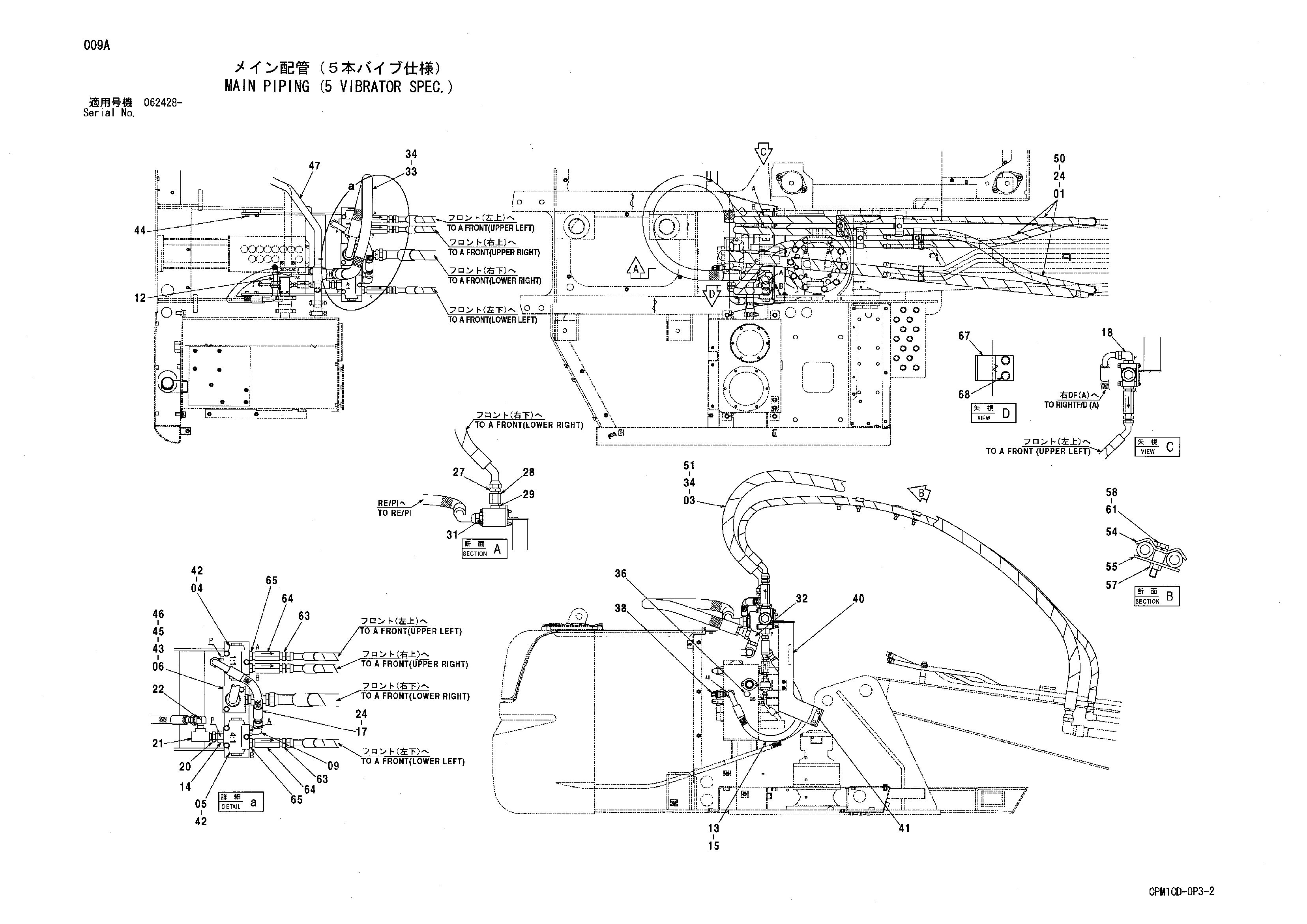

Заводская схема «Основные гидролинии (5 вибратор специальное исполнение.)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4323594 | Шланг | 3 |
| 03 | 4323593 | Шланг | 1 |
| 04 | 4269315 | Клапан дивидер | 1 |
| 05 | 4307652 | Клапан дивидер | 1 |
| 06 | 3054432 | Брокк | 1 |
| 09 | A853366 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4197532 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4374494 | Шланг | 1 |
| 14 | 4132049 | Переходник | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 17 | 4250036 | Шланг | 1 |
| 18 | A853386 | Угловой штуцер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | 94-1704 | Адаптер | 1 |
| 21 | 94-0663 | Тройник | 1 |
| 22 | 4272267 | Угловой штуцер | 1 |
| 24 | 4187308 | Уплотнительное кольцо | 5 |
| 27 | 4208097 | Адаптер | 1 |
| 28 | 94-0679 | Разъём | 1 |
| 29 | 4184837 | Адаптер | 1 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | A853180 | Адаптер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 32 | A853380 | Угловой штуцер | 1 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4475616 | Шланг | 1 |
| 34 | 4187329 | Уплотнительное кольцо | 3 |
| 36 | 4174541 | Пробка | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4473991 | Предохранительный клапан | 1 |
| 40 | 8088404 | Кронштейн | 1 |
| 41 | 4315448 | Седло винта | 2 |
| 42 | J271090 | Болт с шайбой | 6 |
| 42A | J901090 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J901008 | Болт | 2 |
| 44 | J271025 | Болт с шайбой | 4 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | A590910 | Пружинная шайба | 2 |
| 46 | A590110 | Плоская шайба | 2 |
| 47 | 7042558 | Обратная трубка | 1 |
| 50 | 4327315 | Защитный кожух | 12 |
| 51 | 4446406 | Защитный кожух | 6 |
| 54 | 4202103 | Хомут | 4 |
| 55 | 9727633 | Хомут | 4 |
| 57 | J950012 | Гайка | 4 |
| 58 | A590912 | Пружинная шайба | 4 |
| 61 | J901260 | Болт | 4 |
| 63 | 4208967 | Адаптер | 3 |
| 64 | 4637923 | Обратный клапан | 3 |
| 65 | 4208243 | Адаптер | 3 |
| 65A | 4506424 | Уплотнительное кольцо | 1 |
| 67 | 4641821 | Кронштейн | 1 |
| 68 | J260820 | Болт с шайбой | 2 |
| 68A | J900820 | Болт | 1 |
| 68B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
