Топливоподкачивающий насос <SB> — HITACHI ZX70

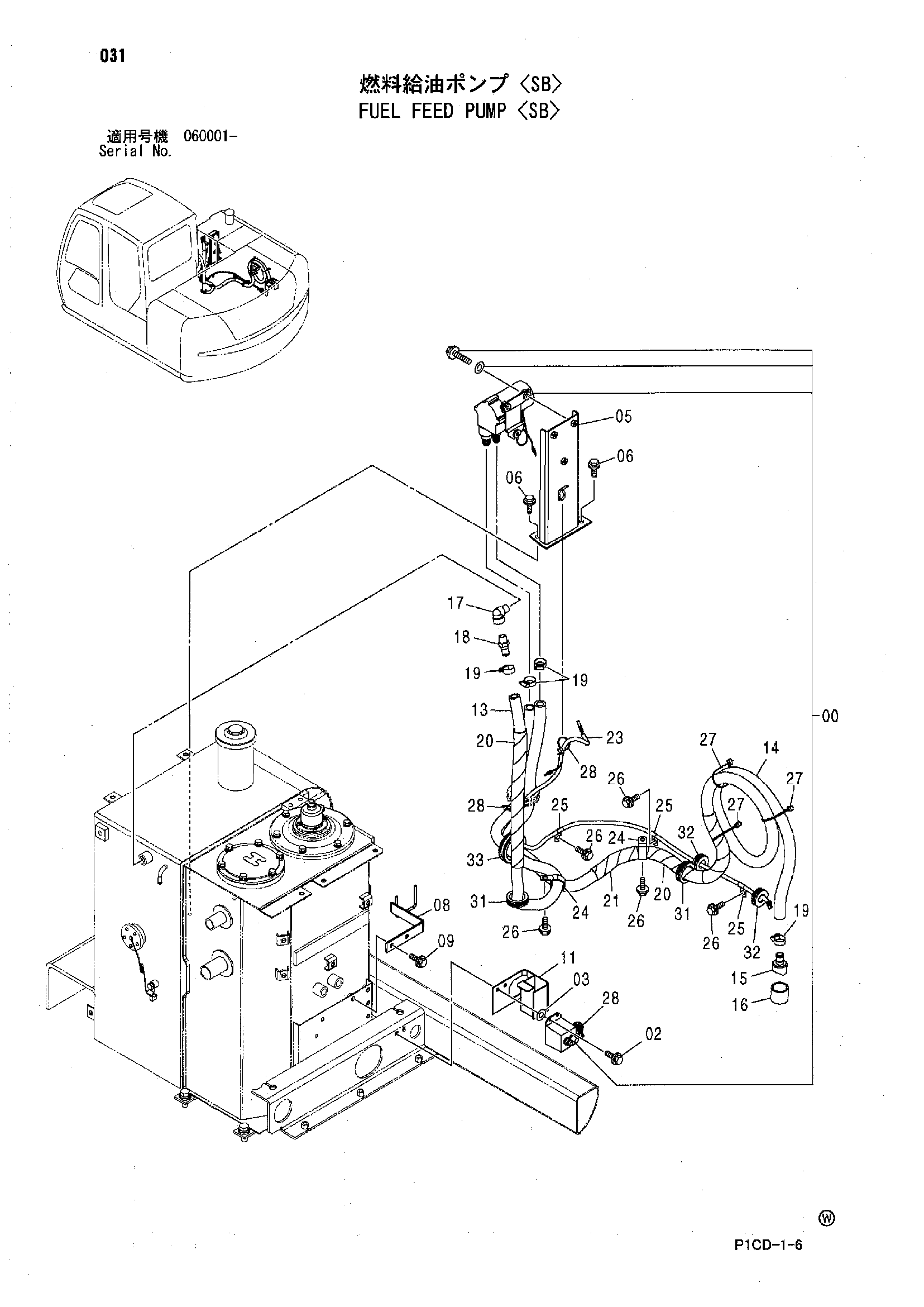

Заводская схема «Топливоподкачивающий насос <SB>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455541 | Насос | 1 |
| 02 | J010625 | Болт с шайбой | 2 |
| 02 | J260625 замена: J900625 | Болт с шайбой | 2 |
| 03 | J222006 | Шайба | 2 |
| 05 | 8093549 | Кронштейн | 1 |
| 06 | J021025 | Болт с шайбой | 2 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 08 | 9757087 | Кронштейн | 1 |
| 09 | J021030 | Болт с шайбой | 2 |
| 09 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 11 | 9758454 | Кронштейн | 1 |
| 13 | 4457893 | Шланг | 1 |
| 14 | 4051160 | Топливный шланг | 1 |
| 15 | 4103527 | Сетчатый фильтр | 1 |
| 16 | 4507650 | Сетчатый фильтр | 1 |
| 17 | 94-0632 | Угловой штуцер | 1 |
| 18 | 4004589 | Соединение | 1 |
| 19 | 4504367 | Хомут шланга | 4 |
| 20 | 4327294 | Защитный кожух | 2 |
| 21 | 4470219 | Защитный кожух | 1 |
| 23 | 4609871 | Жгут проводов | 1 |
| 24 | 4190264 | Зажим | 2 |
| 25 | 4190261 | Зажим | 3 |
| 26 | J011020 | Болт с шайбой | 5 |
| 26 | J271020 замена: J901020 | Болт с шайбой | 5 |
| 27 | 4055312 | Ленточный зажим | 3 |
| 28 | 4055311 | Ленточный зажим | 3 |
| 31 | 998720 | Резиновая втулка | 2 |
| 32 | 4279256 | Резиновая втулка | 2 |
| 33 | 4292762 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
