Пилотные гидролинии (4-2) — HITACHI ZX70

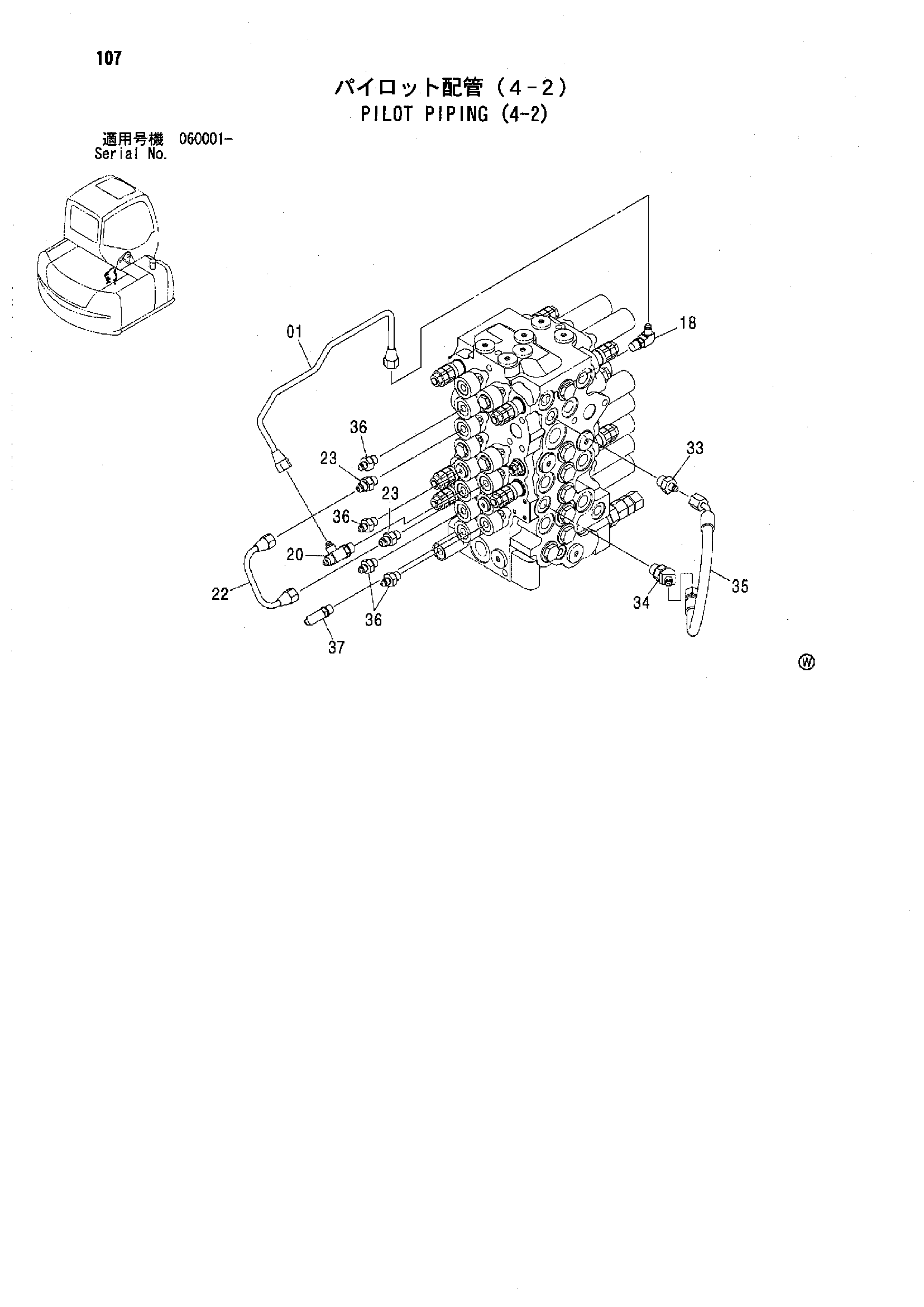

Заводская схема «Пилотные гидролинии (4-2)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3092184 замена: 3102478 | Трубка | 1 |
| 01 | 3102478 | Трубка | 1 |
| 18 | 4293950 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4203485 | Штуцер трубки | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4455038 замена: 4621261 | Трубка | 1 |
| 22 | 4621261 | Трубка | 1 |
| 23 | 4255304 | Штуцер трубки | 2 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 33 | A852132 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852232 | Угловой штуцер | 1 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4463165 | Шланг | 1 |
| 36 | A852122 | Адаптер | 4 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852322 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
