Каталог запчастей HITACHI
Гидромотор (ход)<SB> — HITACHI ZX70

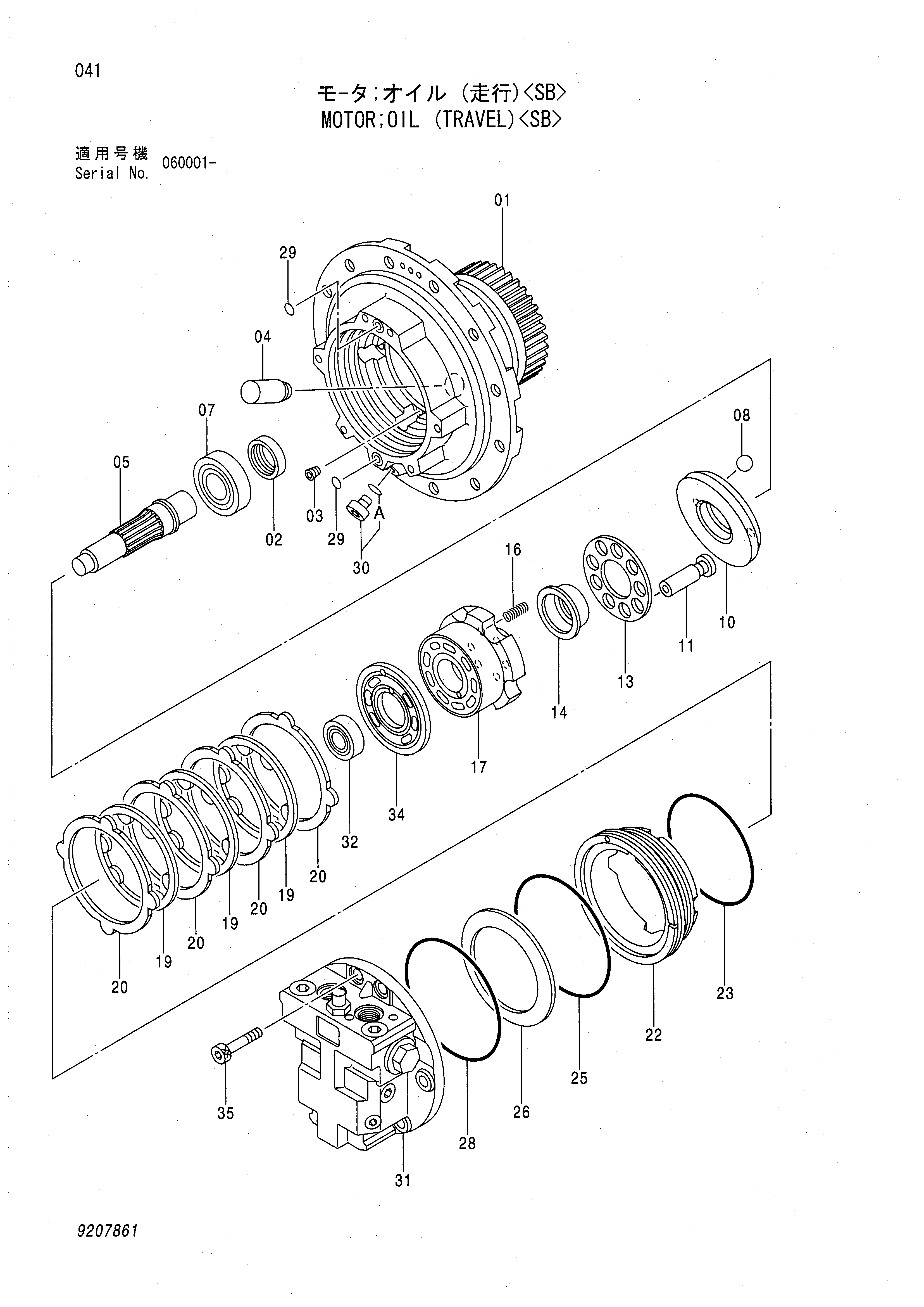

Заводская схема «Гидромотор (ход)<SB>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9207861 замена: 9207891 | Гидромотор | 1 | |
| 9207891 | Гидромотор | 1 | |
| 01 | 1030504 | Корпус | 1 |
| 02 | 4434402 | Масляное уплотнение | 1 |
| 03 | 4050968 | Пробка | 1 |
| 04 | 4441707 | Поршень | 1 |
| 05 | 3088756 | Вал | 1 |
| 07 | 4434047 | Шариковый подшипник | 1 |
| 08 | 972658 | Шарик | 2 |
| 10 | 3089165 | Пластина свасх | 1 |
| 11 | 3088758 | Поршень | 9 |
| 13 | 4434042 | Фиксатор | 1 |
| 14 | 4434041 | Втулка | 1 |
| 16 | 4312681 | Пружина сжатия | 6 |
| 17 | 2044951 | Ротор | 1 |
| 19 | 4434043 | Пластина фрикционный | 3 |
| 20 | 4434044 | Пластина | 4 |
| 22 | 3088757 | Поршень | 1 |
| 23 | 4434403 | Уплотнительное кольцо | 1 |
| 25 | 4434404 | Уплотнительное кольцо | 1 |
| 26 | 4434046 | Тарельчатая пружина | 1 |
| 28 | 4434405 | Уплотнительное кольцо | 1 |
| 29 | 4506412 | Уплотнительное кольцо | 2 |
| 30 | 9134109 | Пробка | 1 |
| 30A | 4506408 | Уплотнительное кольцо | 1 |
| 31 | 9195983 замена: 9204704 | Тормозной клапан | 1 |
| 31 | 9204704 | Тормозной клапан | 1 |
| 32 | 4434048 | Роликовый подшипник | 1 |
| 34 | 3089171 | Пластина клапан | 1 |
| 35 | M341432 замена: 4615617 | Болт с внутренним шестигранником | 6 |
| 35 | 4615617 | Болт с внутренним шестигранником | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
