Отвал трубопроводы (ходовая часть) — HITACHI ZX70

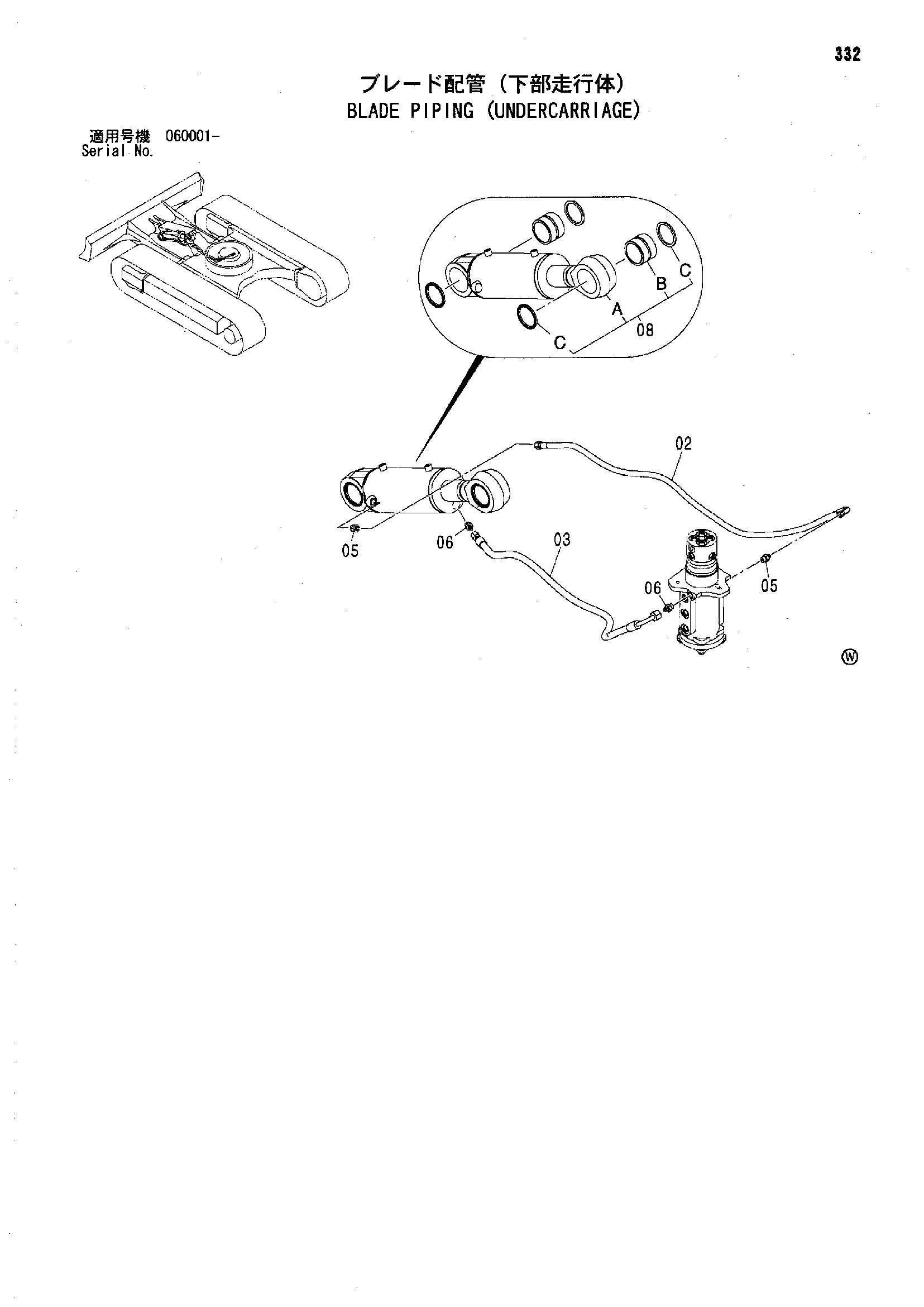

Заводская схема «Отвал трубопроводы (ходовая часть)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4368038 | Шланг | 1 |
| 03 | 4418939 | Шланг | 1 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852134 | Адаптер | 2 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 9201173 замена: 9246135 | Гидроцилиндр отвала в сборе | 1 |
| 08 | 9246135 | Гидроцилиндр отвала в сборе | 1 |
| 08A | 4452571 замена: 4628723 | Гидроцилиндр отвала | 1 |
| 08A | 4628723 | Гидроцилиндр отвала | 1 |
| 08B | 4376210 | Втулка | 2 |
| 08C | 4084578 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
