Стрела 3.72m <70> — HITACHI ZX70

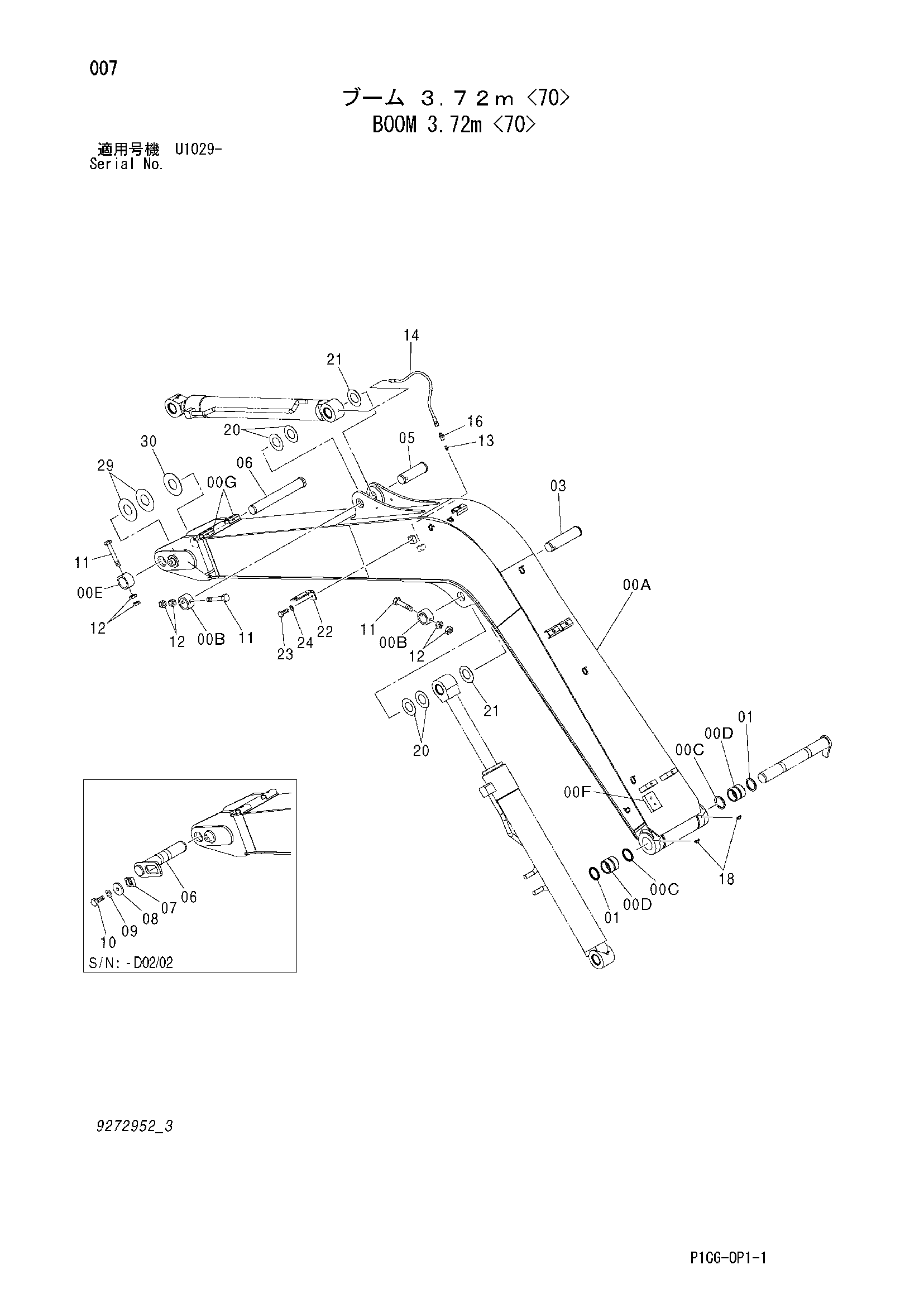

Заводская схема «Стрела 3.72m <70>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-D | 7039607 | Стрела в сборе | 1 |
| 00A | 5007168 | Стрела | 1 |
| 00B | 4434950 | Ограничитель | 2 |
| 00C | 4094086 | Пылезащитное уплотнение | 2 |
| 00D | 4445478 | Втулка | 2 |
| 00E | 4434951 | Ограничитель | 1 |
| 00F | 4339653 | Седло винта | 1 |
| 00G | 9749939 | Седло винта | 2 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 03 | 3055536 | Палец | 1 |
| 05 | 3076942 | Палец | 1 |
| 06 | 8082132 | Палец | 1 |
| 06 | 3096626 | Палец | 1 |
| 07 | 4424425 | Блок | 1 |
| 08 | 4426128 | Пластина | 1 |
| 09 | J257218 | Пружинная шайба | 1 |
| 10 | J921840 | Болт | 1 |
| 11 | 4435123 | Стопорный палец | 2 |
| 11 | 4435123 | Стопорный палец | 3 |
| 12 | J950016 | Гайка | 4 |
| 12 | J950016 | Гайка | 6 |
| 13 | J75481 | Пресс-маслёнка | 1 |
| 14 | 4129123 | Нейлоновый шланг | 1 |
| 16 | 94-1301 | Адаптер | 1 |
| 18 | J75581 | Пресс-маслёнка | 2 |
| 20 | 4374459 | Упорная пластина 1.0mm | 4 |
| 21 | 4374437 | Упорная пластина 2.0mm | 2 |
| 22 | 4224631 | Кронштейн | 1 |
| 23 | J901425 | Болт | 1 |
| 24 | A590914 | Пружинная шайба | 1 |
| 29 | 4394384 | Упорная пластина 1.0mm | 2 |
| 30 | 4394385 | Упорная пластина 2.0mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
