Сигнализация движения [STD] — HITACHI ZX70

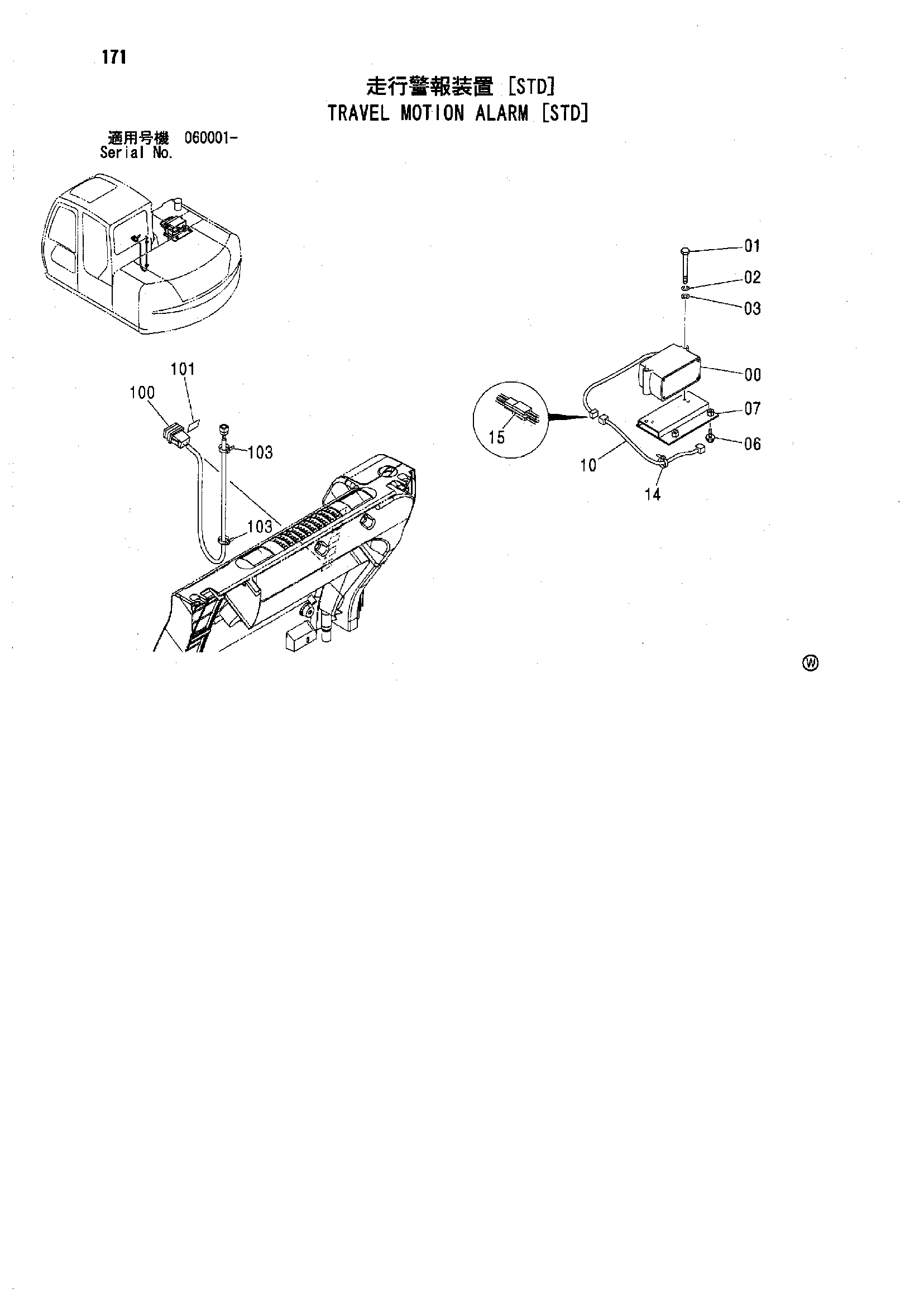

Заводская схема «Сигнализация движения [STD]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сигнализация движения [STD] HITACHI ZX70](/catalog-drawings/ba/ba0c4bba-6113-47c4-8937-25980676d76a.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4283028 | Сигнализация | 1 |
| 01 | J900800 | Болт | 2 |
| 02 | A590908 | Пружинная шайба | 2 |
| 03 | A590108 | Плоская шайба | 2 |
| 06 | J021025 | Болт с шайбой | 4 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 07 | 8087115 | Кронштейн | 1 |
| 10 | 3092909 | Жгут проводов | 1 |
| 14 | 4055311 | Ленточный зажим | 1 |
| 15 | 4055312 | Ленточный зажим | 1 |
| 100 | 4352948 | Выключатель | 1 |
| 101 | 4460145 | Информационная табличка | 1 |
| 103 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
