Окно защита <80>[EU] — HITACHI ZX70

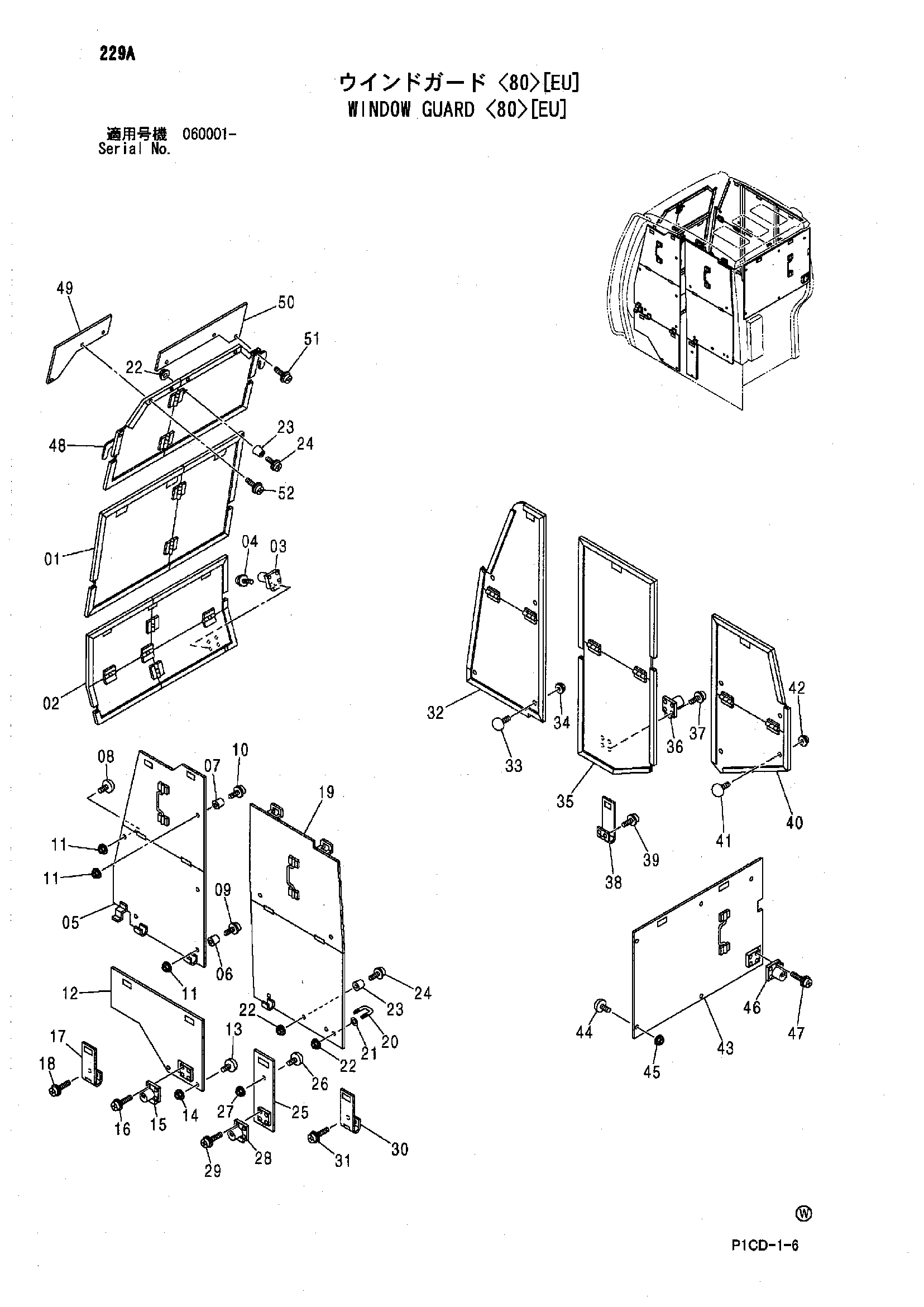

Заводская схема «Окно защита <80>[EU]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4604759	Крышка	1
02	4604760	Крышка	1
03	4361601	Замок	1
04	J450520	Винт с шайбой	4
05	4604761	Крышка	1
06	4604762	Резиновая прокладка	2
07	4604763	Резиновая прокладка	2
08	9738682	Ограничитель резиновый	1
09	M430520	Винт	2
10	M430525	Винт	2
11	M500504	Гайка	5
12	4604764	Крышка	1
13	9738682	Ограничитель резиновый	2
14	M500504	Гайка	2
15	4361601	Замок	1
16	J450520	Винт с шайбой	4
17	4207538	Петля	1
18	M470510	Винт	2
19	4604765	Крышка	1
20	4604766	Ответная планка	1
21	A590105	Плоская шайба	2
22	M500504	Гайка	7
23	4604767	Резиновая прокладка	5
24	M430520	Винт	5
25	4604768	Крышка	1
26	9738682	Ограничитель резиновый	2
27	M500504	Гайка	2
28	4361601	Замок	1
29	J450520	Винт с шайбой	4
30	4207538	Петля	1
31	M470510	Винт	2
32	4604769	Крышка	1
33	9738682	Ограничитель резиновый	4
34	M500504	Гайка	4
35	4604770	Крышка	1
36	4361601	Замок	1
37	J450520	Винт с шайбой	4
38	4207538	Петля	1
39	M470510	Винт	2
40	4604771	Крышка	1
41	9738682	Ограничитель резиновый	4
42	M500504	Гайка	4
43	4604772	Крышка	1
44	9738682	Ограничитель резиновый	5
45	M500504	Гайка	5
46	4361601	Замок	1
47	J450520	Винт с шайбой	4
48	4608027	Крышка	1
49	4608028	Крышка	1
50	4608029	Крышка	1
51	J680616	Винт с шайбой	3
52	J680616	Винт с шайбой	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
