Каталог запчастей HITACHI
Ковш 0.17m3 [JIS94] — HITACHI ZX70
Заводская схема «Ковш 0.17m3 [JIS94]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

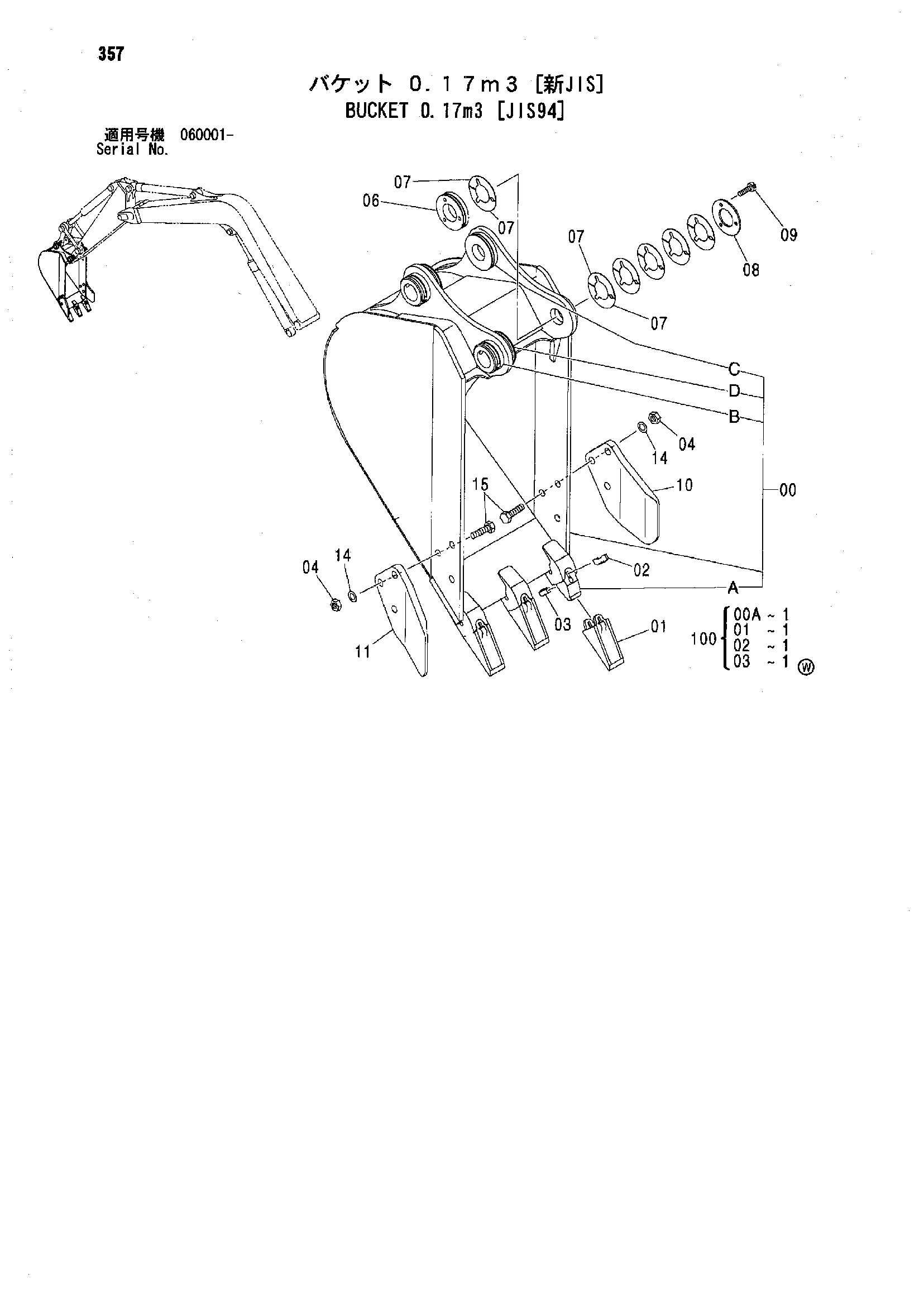

![Схема Ковш 0.17m3 [JIS94] HITACHI ZX70](/catalog-drawings/b3/b3398573-b1b1-4f70-a165-36feb74243dd.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9199487 | Ковш | 1 | |
| 00 | 8083517 | Ковш | 1 |
| 00A | 4135495 | Адаптер | 3 |
| 00B | 4197030 | Ограничитель | 2 |
| 00C | 4377366 | Бобышка | 2 |
| 00D | 4456163 | Бобышка | 1 |
| 01 | 4135496 | Коронка зуба | 3 |
| 02 | 4135497 | Стопорный палец | 3 |
| 03 | 4135498 | Резиновый фиксатор | 3 |
| 04 | J953020 | Гайка | 6 |
| 06 | 4458506 | Бобышка | 1 |
| 07 | 4374410 | Регулировочная шайба 1.0mm | 12 |
| 08 | 4374408 | Пластина | 1 |
| 09 | M341050 | Болт с внутренним шестигранником | 3 |
| 10 | 3053595 | Боковой резец | 1 |
| 11 | 3053596 | Боковой резец | 1 |
| 14 | A590920 | Пружинная шайба | 6 |
| 15 | 4400608 | Болт | 6 |
| 100 | 9054069 | Комплект наконечник | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
