Рукоять трубопроводы (гидромолот и гидроножницы)(2.12m рукоять)<SB>[EU] — HITACHI ZX70

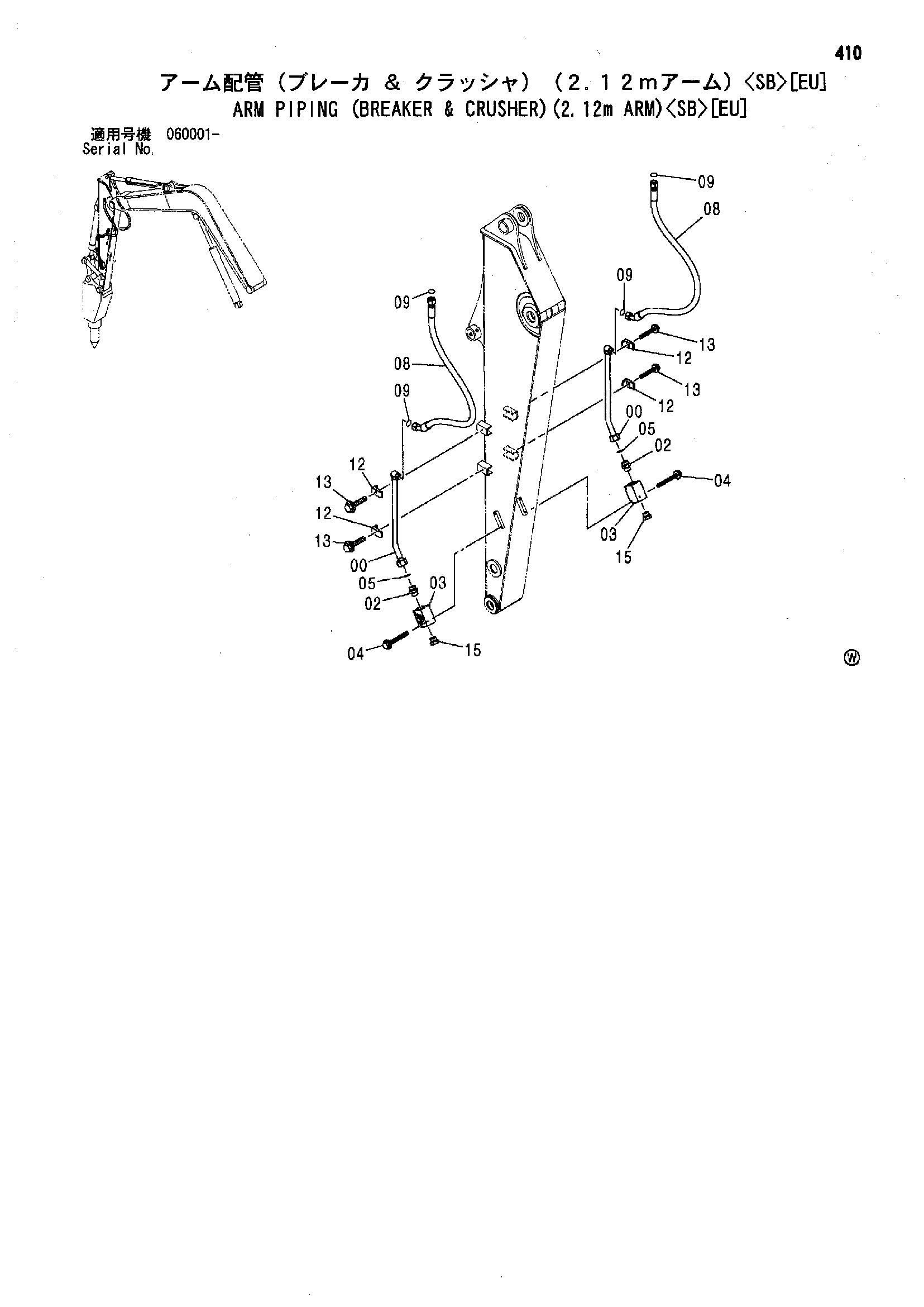

Заводская схема «Рукоять трубопроводы (гидромолот и гидроножницы)(2.12m рукоять)<SB>[EU]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рукоять трубопроводы (гидромолот и гидроножницы)(2.12m рукоять)<SB>[EU] HITACHI ZX70](/catalog-drawings/98/98d2ab6a-c68e-48cb-a06e-00e328d18348.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761102 | Трубка | 2 |
| 02 | A853188 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 04 | J011080 | Болт с шайбой | 4 |
| 04 | J271080 замена: J901080 | Болт с шайбой | 4 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 08 | 4465487 | Шланг | 2 |
| 09 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | 4190126 | Хомут трубки | 4 |
| 13 | J011260 | Болт с шайбой | 4 |
| 13 | J271260 замена: J901260 | Болт с шайбой | 4 |
| 15 | A885008 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
