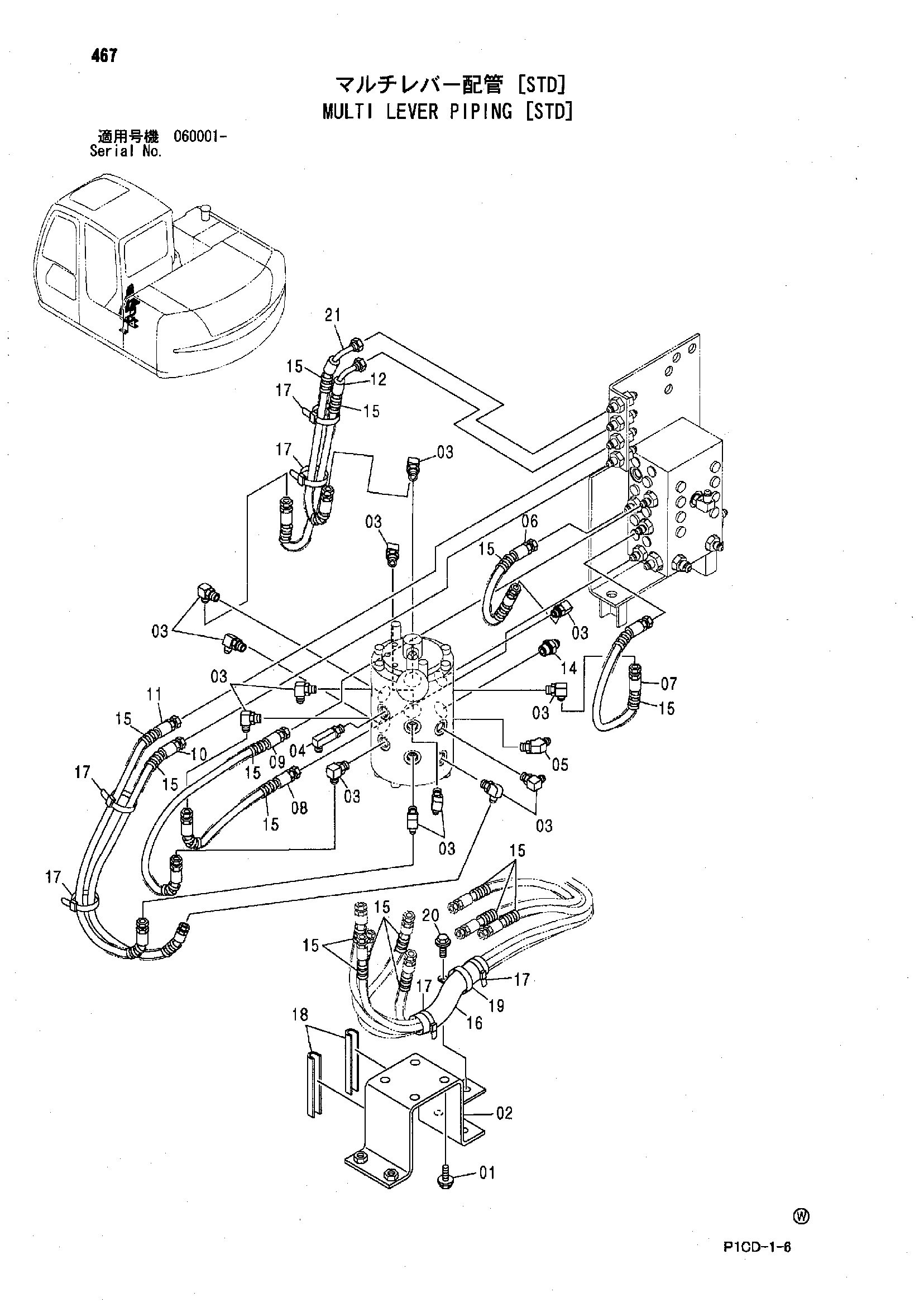

Многофункциональный рычаг трубопроводы [STD] — HITACHI ZX70
Заводская схема «Многофункциональный рычаг трубопроводы [STD]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Многофункциональный рычаг трубопроводы [STD] HITACHI ZX70](/catalog-drawings/f2/f286ae8a-51cb-4f68-b1bb-53de1ab2441e.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J020820 | Болт с шайбой | 4 |
| 01 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 02 | 9758087 | Кронштейн | 1 |
| 03 | A852322 | Угловой штуцер | 13 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4279119 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852222 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4454989 | Шланг | 1 |
| 07 | 4459864 | Шланг | 1 |
| 08 | 4460109 | Шланг | 1 |
| 09 | 4463128 | Шланг | 1 |
| 10 | 4463129 | Шланг | 1 |
| 11 | 4463130 | Шланг | 1 |
| 12 | 4463131 | Шланг | 1 |
| 14 | A852122 | Адаптер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4395984 | Защитный кожух | 16 |
| 16 | 4219918 | Резиновая втулка | 1 |
| 17 | 4055312 | Ленточный зажим | 6 |
| 18 | 4392474 | Амортизатор | 2 |
| 19 | 4190265 | Зажим | 1 |
| 20 | J011025 | Болт с шайбой | 1 |
| 20 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 21 | 4459607 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
