Гидролинии рабочего оборудования (5 вибратор специальное исполнение.) — HITACHI ZX70

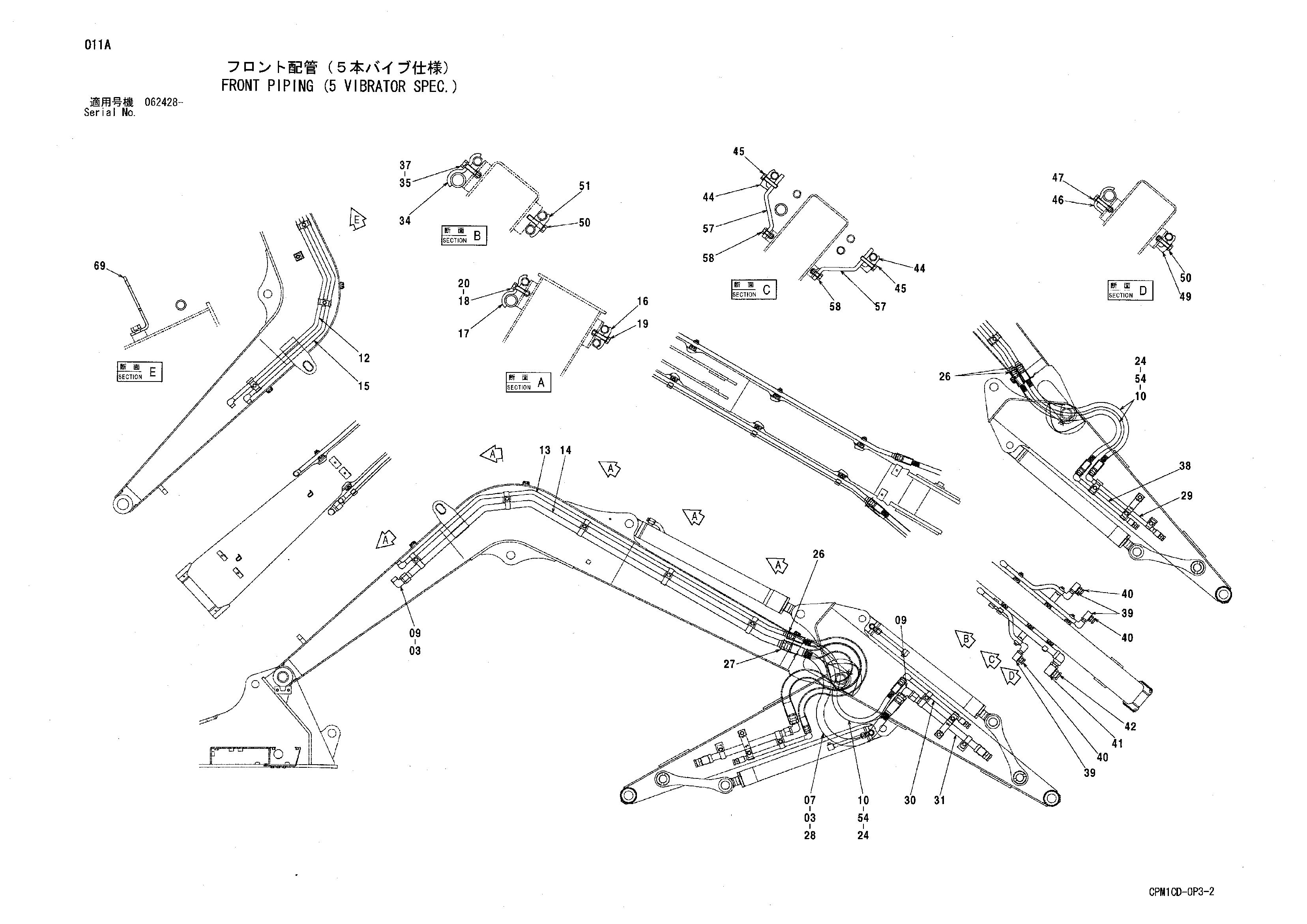

Заводская схема «Гидролинии рабочего оборудования (5 вибратор специальное исполнение.)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4187329 | Уплотнительное кольцо | 3 |
| 07 | 4480280 | Шланг | 1 |
| 09 | 4314060 | Угловой штуцер | 2 |
| 09A | 970860 | Уплотнительное кольцо | 1 |
| 10 | 4196297 | Шланг | 3 |
| 12 | 8057250 | Трубка | 1 |
| 13 | 8057251 | Трубка | 1 |
| 14 | 8057252 | Трубка | 1 |
| 15 | 8057249 | Трубка | 1 |
| 16 | 4189859 | Хомут трубки | 5 |
| 17 | 4280387 | Хомут | 5 |
| 18 | J901255 | Болт | 5 |
| 19 | J271255 | Болт с шайбой | 5 |
| 19A | J901255 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | A590912 | Пружинная шайба | 5 |
| 24 | 4053610 | Защита шланга | 3 |
| 26 | 4203220 | Шайба | 3 |
| 27 | 4073053 | Шайба | 1 |
| 28 | 4058167 | Защитный кожух | 1 |
| 29 | 9741189 | Трубка | 1 |
| 30 | 9764754 | Трубка | 1 |
| 31 | 9764752 | Трубка | 1 |
| 34 | 4280387 | Хомут | 1 |
| 35 | J901255 | Болт | 1 |
| 37 | A590912 | Пружинная шайба | 1 |
| 38 | 9764753 | Трубка | 1 |
| 39 | 4640179 | Соединение свивел | 3 |
| 40 | 4640181 | Пробка | 3 |
| 41 | 4640178 | Соединение свивел | 1 |
| 42 | 4640180 | Пробка | 1 |
| 44 | 4190126 | Хомут трубки | 2 |
| 45 | J271255 | Болт с шайбой | 2 |
| 45A | J901255 | Болт | 1 |
| 45B | J222012 | Шайба | 1 |
| 46 | 4053698 | Хомут трубки | 1 |
| 47 | J271270 | Болт с шайбой | 1 |
| 47A | J901270 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 49 | 4190126 | Хомут трубки | 1 |
| 50 | J271255 | Болт с шайбой | 2 |
| 50A | J901255 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 51 | 4189859 | Хомут трубки | 1 |
| 54 | 4187308 | Уплотнительное кольцо | 6 |
| 57 | 4640312 | Кронштейн | 2 |
| 58 | J271235 | Болт с шайбой | 2 |
| 58A | J901235 | Болт | 1 |
| 58B | J222012 | Шайба | 1 |
| 64 | 4121859 | Ленточный зажим | 2 |
| 69 | 4437122 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
