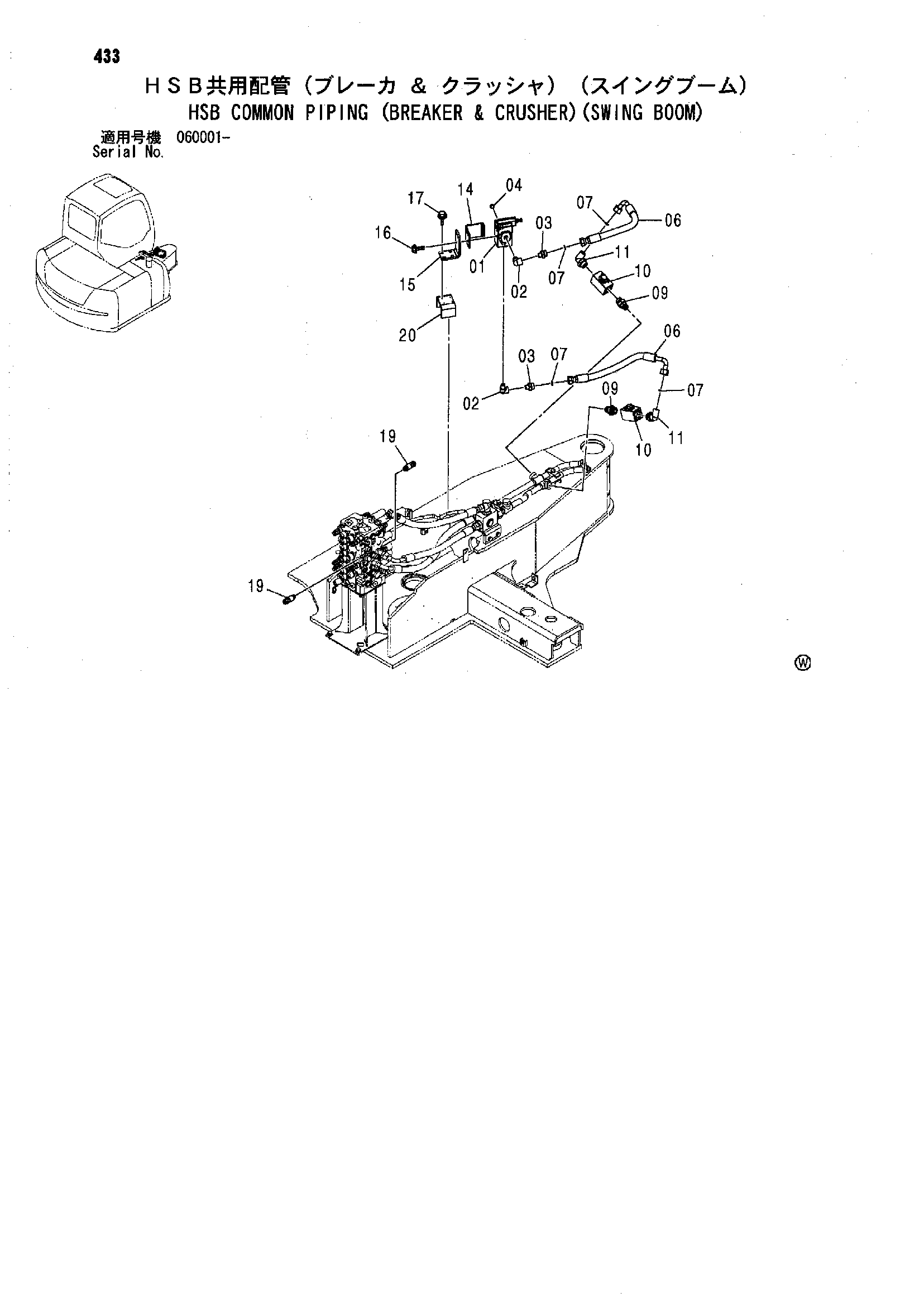

HSB общий трубопроводы (гидромолот и гидроножницы)(поворот стрела) — HITACHI ZX70
Заводская схема «HSB общий трубопроводы (гидромолот и гидроножницы)(поворот стрела)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4216291 | Предохранительный клапан | 1 |
| 02 | 94-0632 | Угловой штуцер | 2 |
| 03 | 4217134 | Адаптер | 2 |
| 04 | 94-2013 | Пробка | 1 |
| 06 | 4251914 | Шланг | 2 |
| 07 | 4187308 | Уплотнительное кольцо | 4 |
| 09 | 4291797 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 09B | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4432055 | Запорный клапан | 2 |
| 11 | 4202113 | Угловой штуцер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4399797 | Кронштейн | 1 |
| 15 | 4300444 | Кронштейн | 1 |
| 16 | J260825 | Болт с шайбой | 3 |
| 17 | J271225 | Болт с шайбой | 4 |
| 19 | 4394262 | Предохранительный клапан | 2 |
| 20 | 4300443 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
