Обратные трубопроводы — HITACHI ZX70

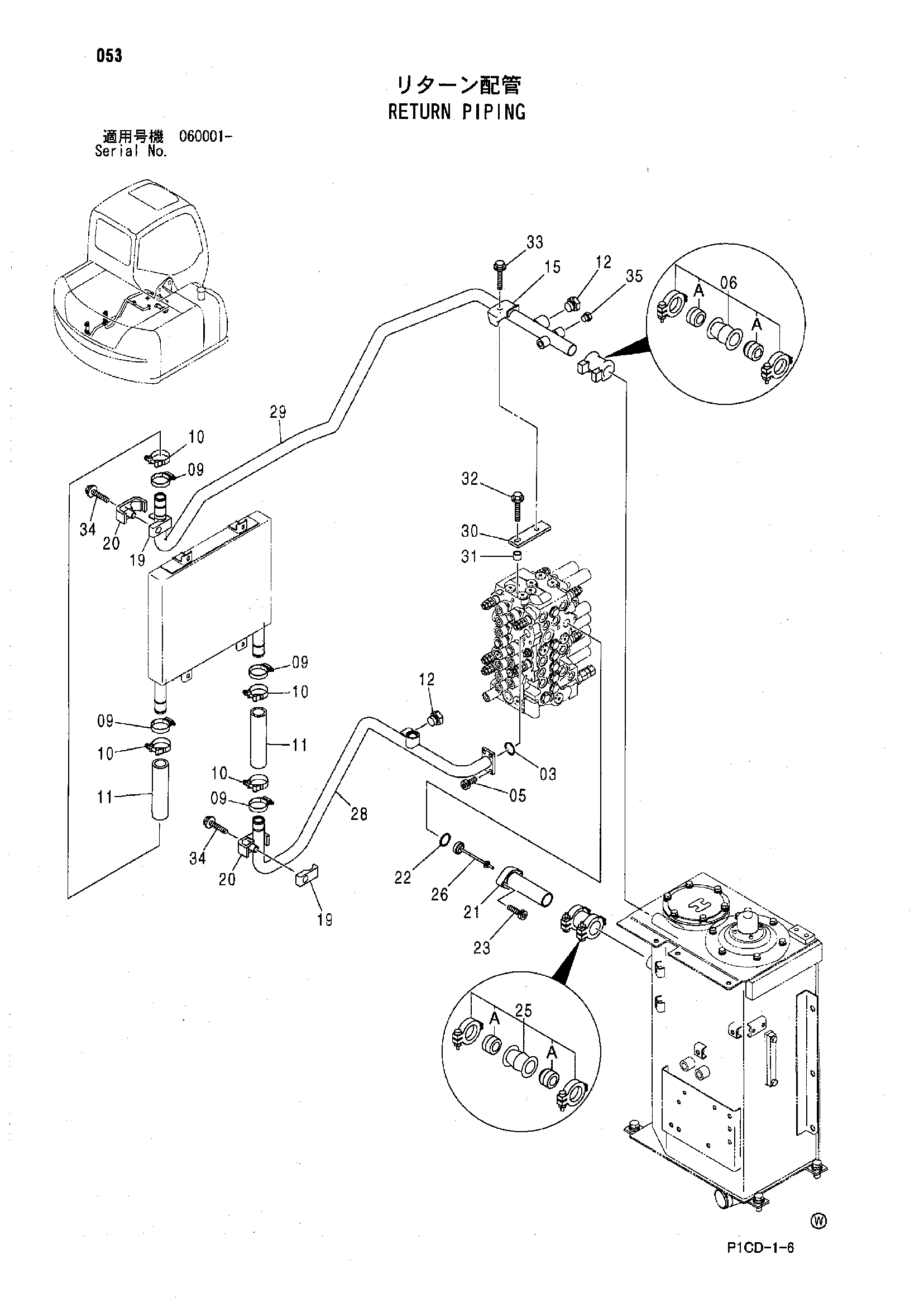

Заводская схема «Обратные трубопроводы» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A811035 | Уплотнительное кольцо | 1 |
| 05 | J781025 | Болт с внутренним шестигранником | 4 |
| 06 | 4071213 | Муфта | 1 |
| 06A | 4196258 | Уплотнение кольцо | 2 |
| 09 | 4011675 | Хомут шланга | 4 |
| 10 | 4296063 | Хомут шланга | 4 |
| 11 | 4461778 | Резиновый шланг | 2 |
| 12 | A885006 | Пробка | 2 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4190127 | Хомут трубки | 1 |
| 19 | 4462051 | Резиновая прокладка | 2 |
| 20 | 8085521 | Хомут | 2 |
| 21 | 8082930 | Обратная трубка | 1 |
| 22 | A811040 | Уплотнительное кольцо | 1 |
| 23 | J781035 | Болт с внутренним шестигранником | 2 |
| 25 | 4069801 | Муфта | 1 |
| 25A | 4196259 | Уплотнение кольцо | 2 |
| 26 | 4255212 | Клапан | 1 |
| 28 | 7040475 | Обратная трубка | 1 |
| 29 | 7040476 замена: 7046836 | Обратная трубка | 1 |
| 29 | 7046836 | Обратная трубка | 1 |
| 30 | 4456142 | Седло винта | 1 |
| 31 | 4457103 | Втулка | 1 |
| 32 | J031050 | Болт с шайбой | 1 |
| 32 | J281045 замена: J901045 | Болт с шайбой | 1 |
| 33 | J011265 | Болт с шайбой | 1 |
| 33 | J271265 замена: J901265 | Болт с шайбой | 1 |
| 34 | J011275 | Болт с шайбой | 2 |
| 34 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 35 | A885003 | Пробка | 1 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
