Основные гидролинии (1)(смещаемый стрела) — HITACHI ZX70

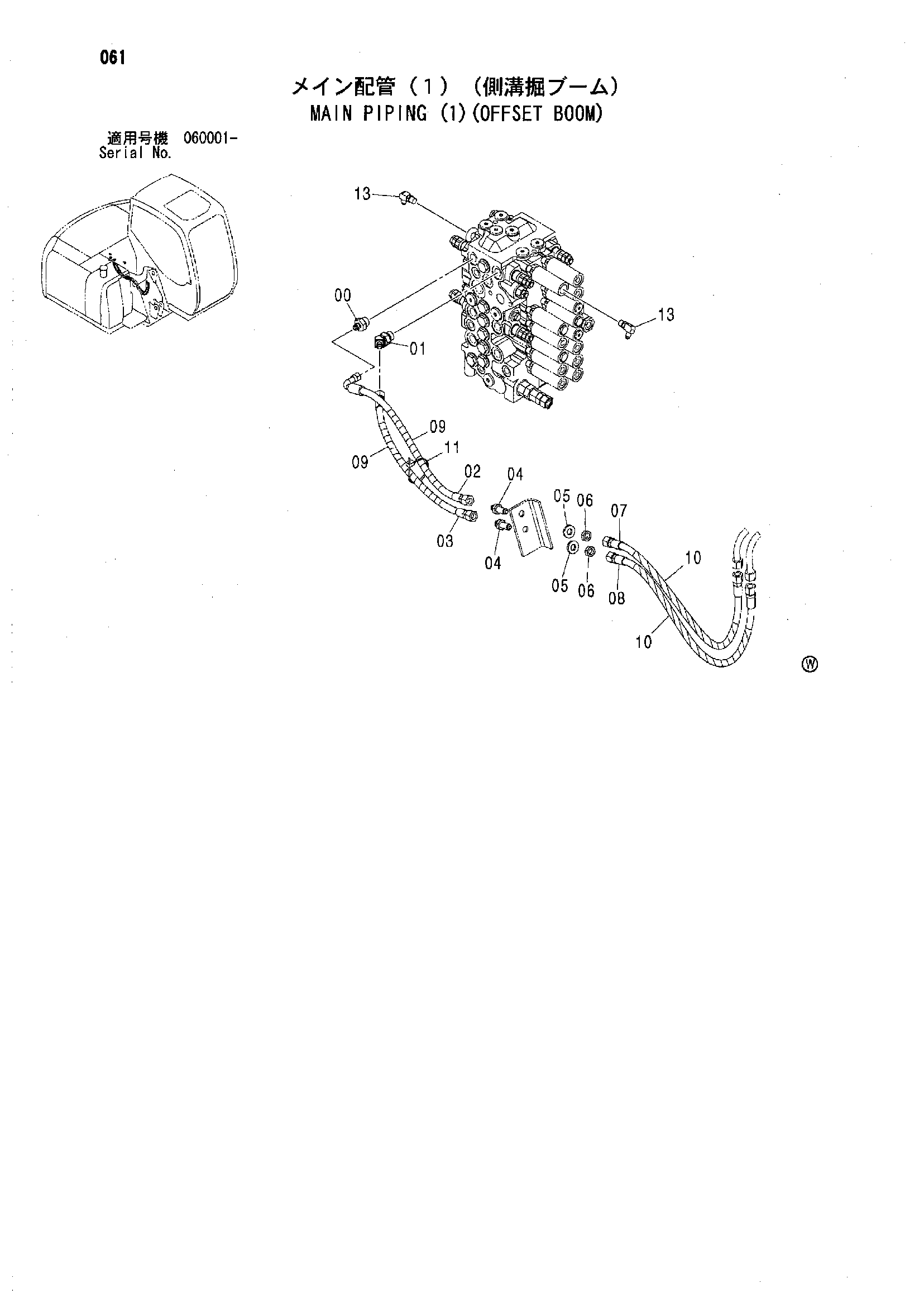

Заводская схема «Основные гидролинии (1)(смещаемый стрела)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852143 | Адаптер | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852243 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4471363 | Шланг | 1 |
| 03 | 4471365 | Шланг | 1 |
| 04 | 4202532 | Адаптер | 2 |
| 05 | J222014 | Шайба | 2 |
| 06 | 4202531 | Гайка | 2 |
| 07 | 4471366 | Шланг | 1 |
| 08 | 4298282 | Шланг | 1 |
| 09 | 4449646 | Защитный кожух | 2 |
| 10 | 4327293 | Защитный кожух | 2 |
| 11 | 4055312 | Ленточный зажим | 1 |
| 13 | A852322 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
