Гидроцилиндр. скольжение — HITACHI ZX70

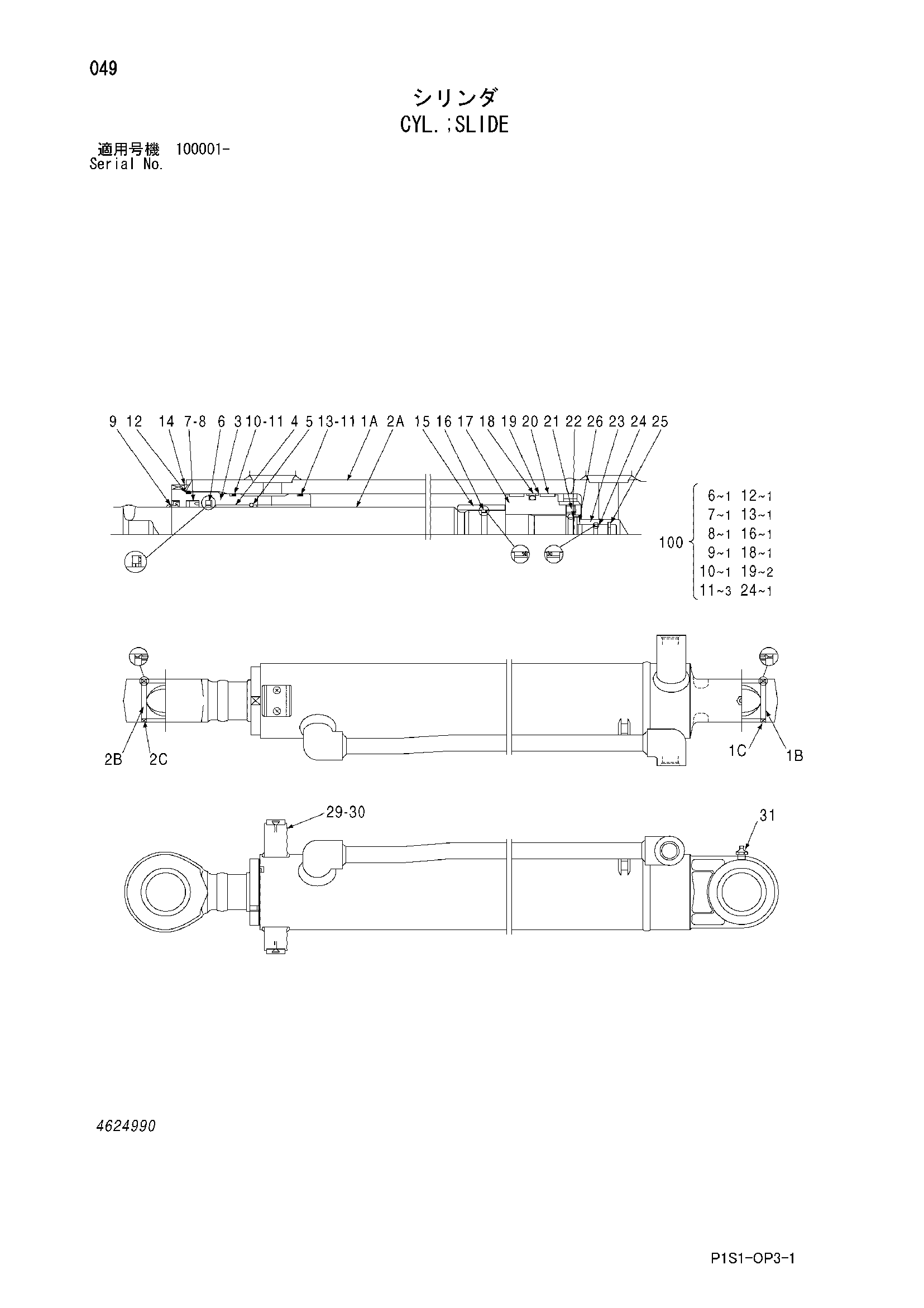

Заводская схема «Гидроцилиндр. скольжение» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4624990 | Гидроцилиндр. скольжение | 1 | |
| 1 | 1130501 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0630401 | Втулка пальца | 1 |
| 1C | 0341304 | Грязесъёмное кольцо | 2 |
| 2 | 1130502 | Шток поршня в сборе | 1 |
| 2B | 0630401 | Втулка пальца | 1 |
| 2C | 0341304 | Грязесъёмное кольцо | 2 |
| 3 | 1130503 | Головка гидроцилиндра | 1 |
| 4 | 0444706 | Втулка | 1 |
| 5 | 0225704 | Стопорное кольцо | 1 |
| 6 | 0877905 | Кольцо | 1 |
| 7 | 0225711 | U-образная манжета | 1 |
| 8 | 0225712 | Опорное кольцо | 1 |
| 9 | 0444715 | Грязесъёмное кольцо | 1 |
| 10 | A811085 | Уплотнительное кольцо | 1 |
| 11 | 0653701 | Опорное кольцо | 3 |
| 12 | A810090 | Уплотнительное кольцо | 1 |
| 13 | A811080 | Уплотнительное кольцо | 1 |
| 14 | 0178723 | Стопорная шайба | 1 |
| 15 | 1130504 | Амортизирующий подшипник | 1 |
| 16 | 1130505 | Уплотнение амортизатор | 1 |
| 17 | 1130506 | Поршень | 1 |
| 18 | 0243803 | Уплотнительное кольцо | 1 |
| 19 | 0762704 | Опорное кольцо | 2 |
| 20 | 0225815 | Кольцо | 1 |
| 21 | 0310612 | Установочный винт | 1 |
| 22 | 0111818 | Шарик | 1 |
| 23 | 0444708 | Амортизирующий подшипник | 1 |
| 24 | 0444709 | Уплотнение амортизатор | 1 |
| 25 | 0396211 | Ограничитель | 2 |
| 26 | 0444710 | Стопорное кольцо | 1 |
| 29 | 0678905 | Упорная пластина | 2 |
| 30 | 0678906 | Винт | 4 |
| 31 | 0952505 | Штуцер | 1 |
| 100 | 1130507 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
