Напорные трубопроводы — HITACHI ZX70

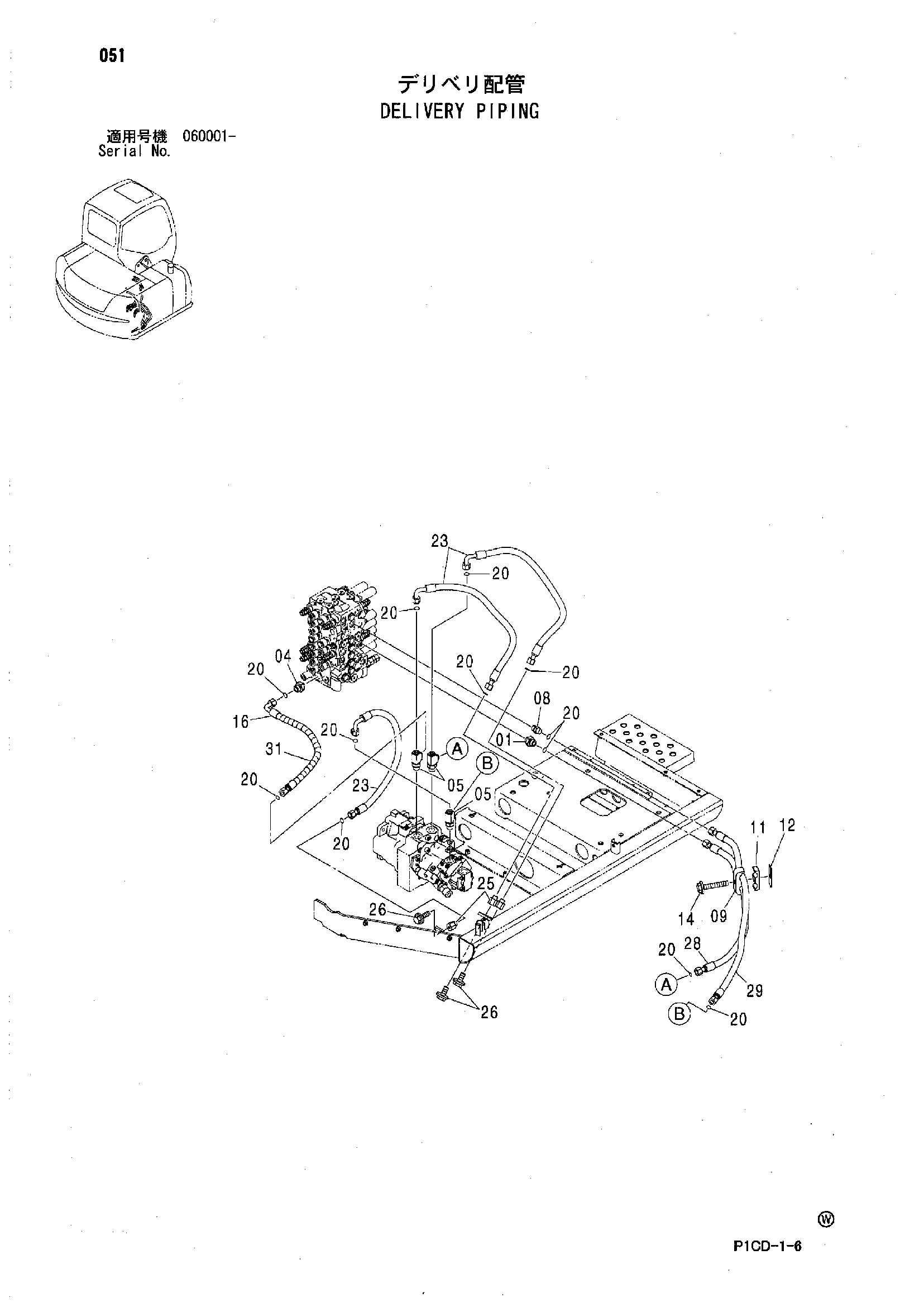

Заводская схема «Напорные трубопроводы» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A853164 | Адаптер | 1 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A853164 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A853464 | Тройник | 3 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A853144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 8082431 | Хомут | 1 |
| 11 | 4285722 | Резиновая прокладка | 1 |
| 12 | 4303989 | Пластина | 1 |
| 14 | J021070 | Болт с шайбой | 1 |
| 14 | J271070 замена: J901070 | Болт с шайбой | 1 |
| 16 | 4455708 | Шланг | 1 |
| 20 | 4138938 | Уплотнительное кольцо | 12 |
| 23 | 4457818 замена: 4632867 | Шланг | 3 |
| 23 | 4632867 | Шланг | 3 |
| 25 | 4446638 | Пробка | 3 |
| 26 | J021030 | Болт с шайбой | 3 |
| 26 | J271030 замена: J901030 | Болт с шайбой | 3 |
| 28 | 4455527 | Шланг | 1 |
| 29 | 4455528 | Шланг | 1 |
| 31 | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
