Хангинг (5 вибратор специальное исполнение.) — HITACHI ZX70

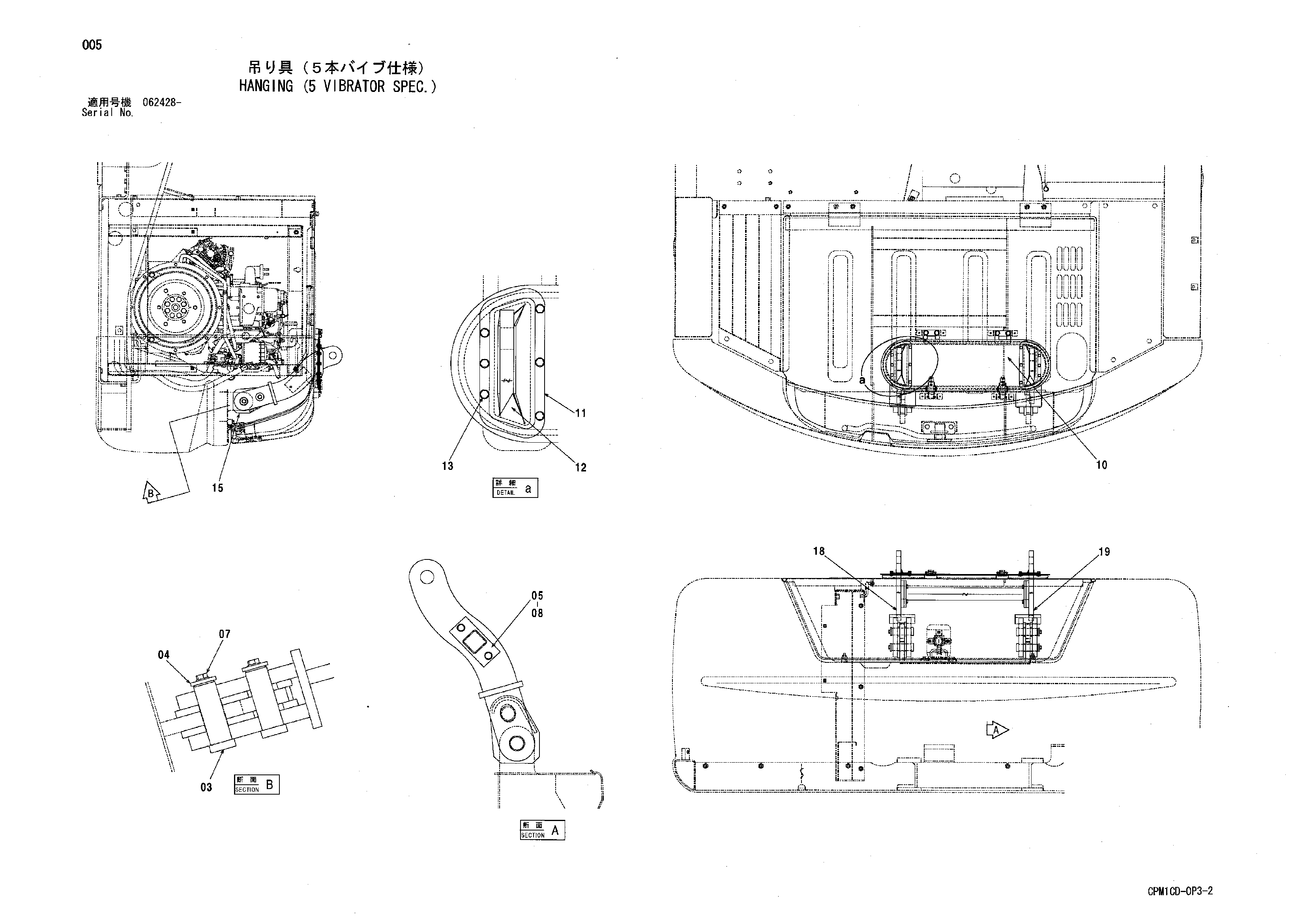

Заводская схема «Хангинг (5 вибратор специальное исполнение.)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4643215 | Палец | 4 |
| 04 | 4640574 | Пластина | 4 |
| 05 | 9765577 | Кронштейн | 1 |
| 07 | J260814 | Болт с шайбой | 4 |
| 07A | J900614 | Болт | 1 |
| 07B | A590106 | Плоская шайба | 1 |
| 08 | J260820 | Болт с шайбой | 4 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 10 | 8100170 | Крышка | 1 |
| 11 | 4640898 | Пластина | 2 |
| 12 | 4640866 | Резиновая прокладка | 2 |
| 13 | J260616 | Болт с шайбой | 12 |
| 13A | J900616 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 15 | 9765578 | Кронштейн | 2 |
| 18 | 8103570 | Кронштейн | 1 |
| 19 | 8103571 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
