Гидролинии рабочего оборудования (STD. стрела)(моноблочный стрела)(б-тйпе)<70, 80, K> — HITACHI ZX70

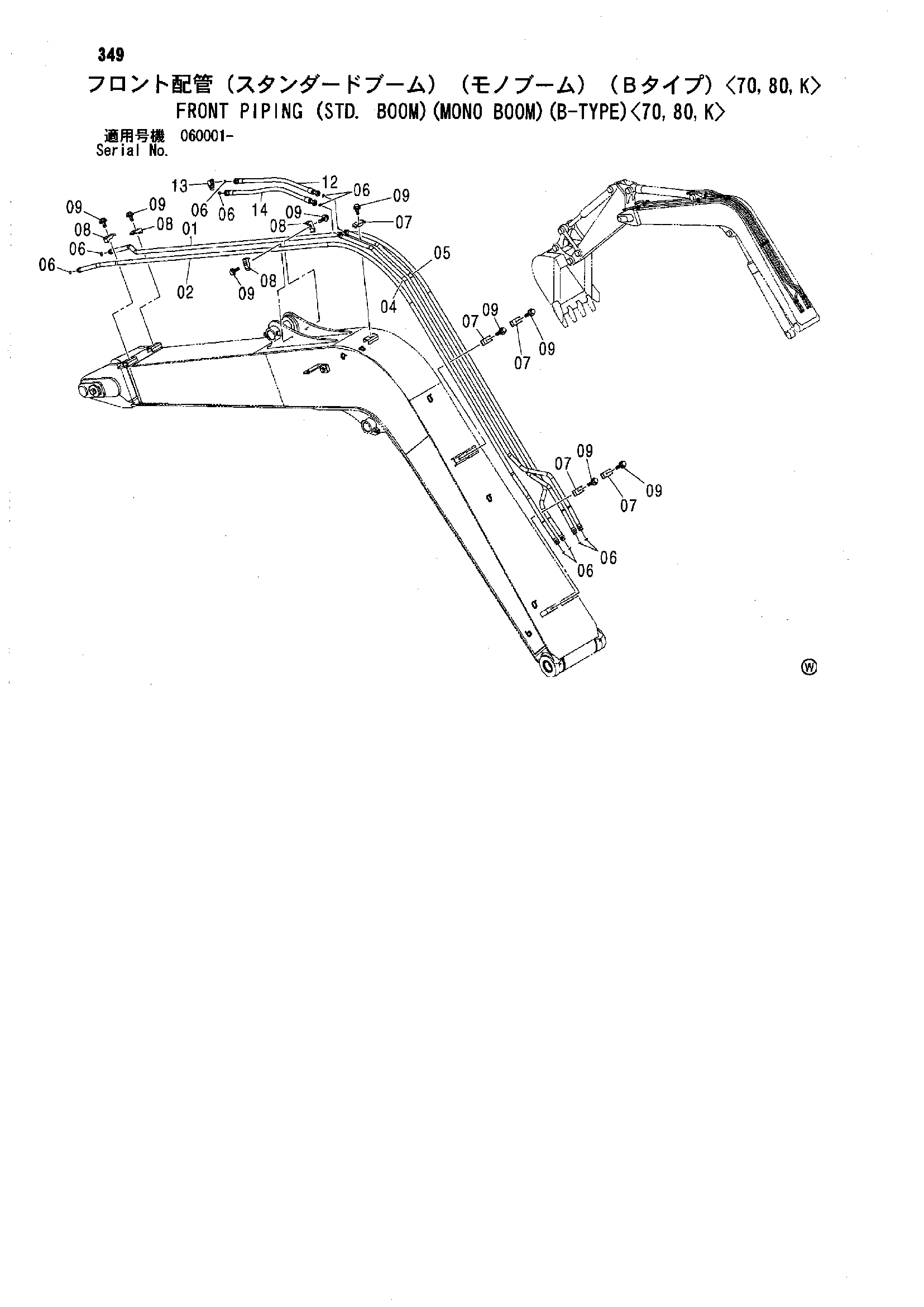

Заводская схема «Гидролинии рабочего оборудования (STD. стрела)(моноблочный стрела)(б-тйпе)<70, 80, K>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8083103 | Трубка | 1 |
| 02 | 8083104 | Трубка | 1 |
| 04 | 8084023 | Трубка | 1 |
| 05 | 8084024 | Трубка | 1 |
| 06 | 4138938 | Уплотнительное кольцо | 10 |
| 07 | 4189858 | Хомут трубки | 5 |
| 08 | 4190125 | Хомут трубки | 4 |
| 09 | J011250 | Болт с шайбой | 9 |
| 09 | J271250 замена: J901250 | Болт с шайбой | 9 |
| 12 | 4294616 | Шланг | 1 |
| 13 | 4200580 замена: A853344 | Угловой штуцер | 1 |
| 13 | A853344 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4388835 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
