Передний головка фонарь (4 фонарь с сунсхаде)[EU] — HITACHI ZX70
Заводская схема «Передний головка фонарь (4 фонарь с сунсхаде)[EU]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.

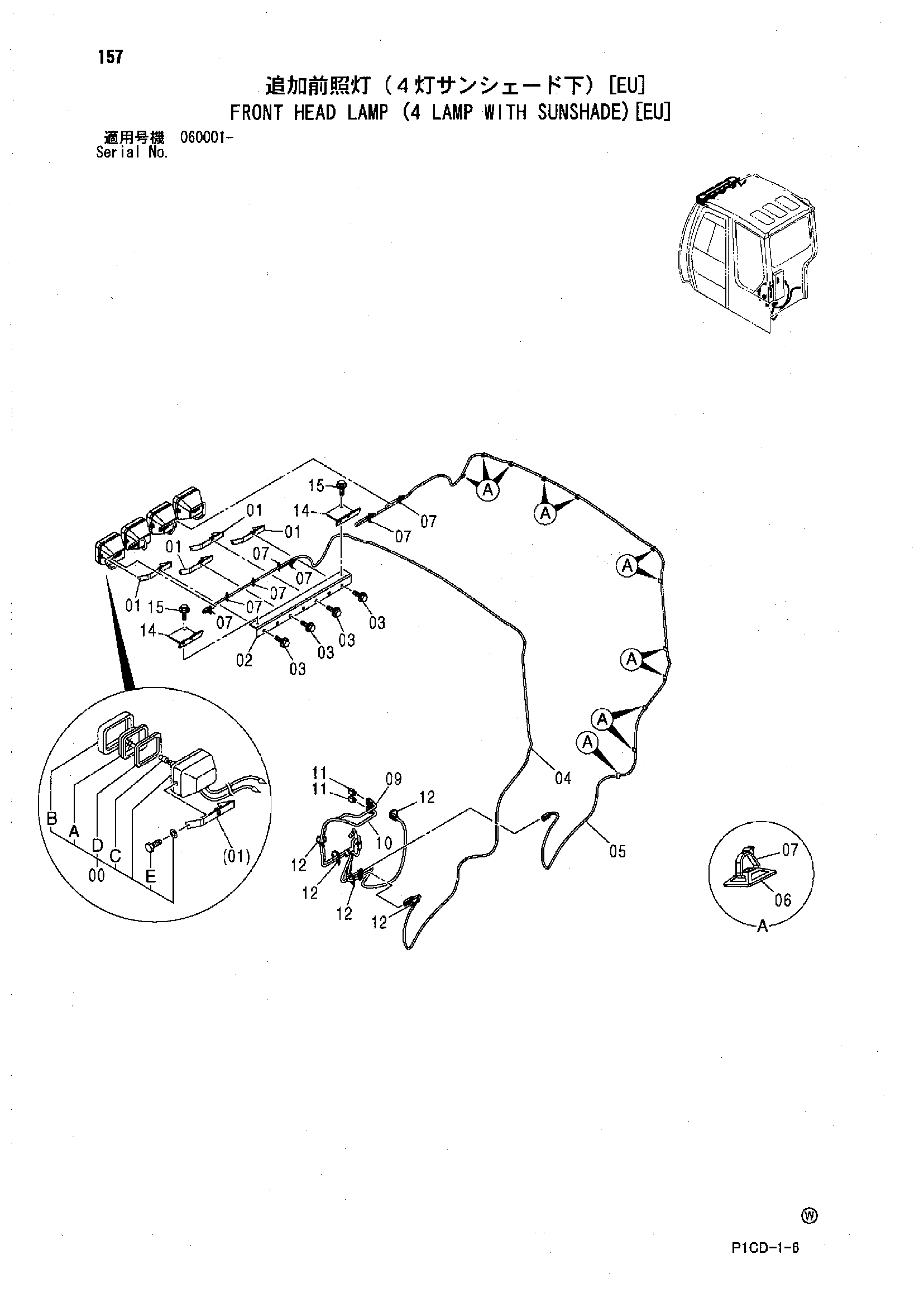

![Схема Передний головка фонарь (4 фонарь с сунсхаде)[EU] HITACHI ZX70](/catalog-drawings/b3/b39d9497-0d34-4d3f-a4f9-1c424a0bc301.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274478 | Фара | 4 |
| 00A | 4285646 | Рассеиватель | 1 |
| 00B | 4285647 | Обод | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4288342 | Прокладка | 1 |
| 00E | J900616 | Болт | 2 |
| 01 | 9737119 | Кронштейн | 4 |
| 02 | 8092509 | Кронштейн | 1 |
| 03 | J021230 | Болт с шайбой | 4 |
| 03 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 04 | 4602048 | Жгут проводов | 1 |
| 05 | 4456615 | Жгут проводов | 1 |
| 06 | 4289709 | Опора | 12 |
| 07 | 4605834 | Ленточный зажим | 19 |
| 09 | 4604692 | Жгут проводов | 1 |
| 10 | 3092402 | Жгут проводов | 1 |
| 11 | 4436534 | Реле | 2 |
| 12 | 4055312 | Ленточный зажим | 5 |
| 14 | 3098743 | Кронштейн | 2 |
| 15 | J050830 | Болт с шайбой | 2 |
| 15 | J260830 замена: J900830 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
