Задний головка фонарь [STD] — HITACHI ZX70

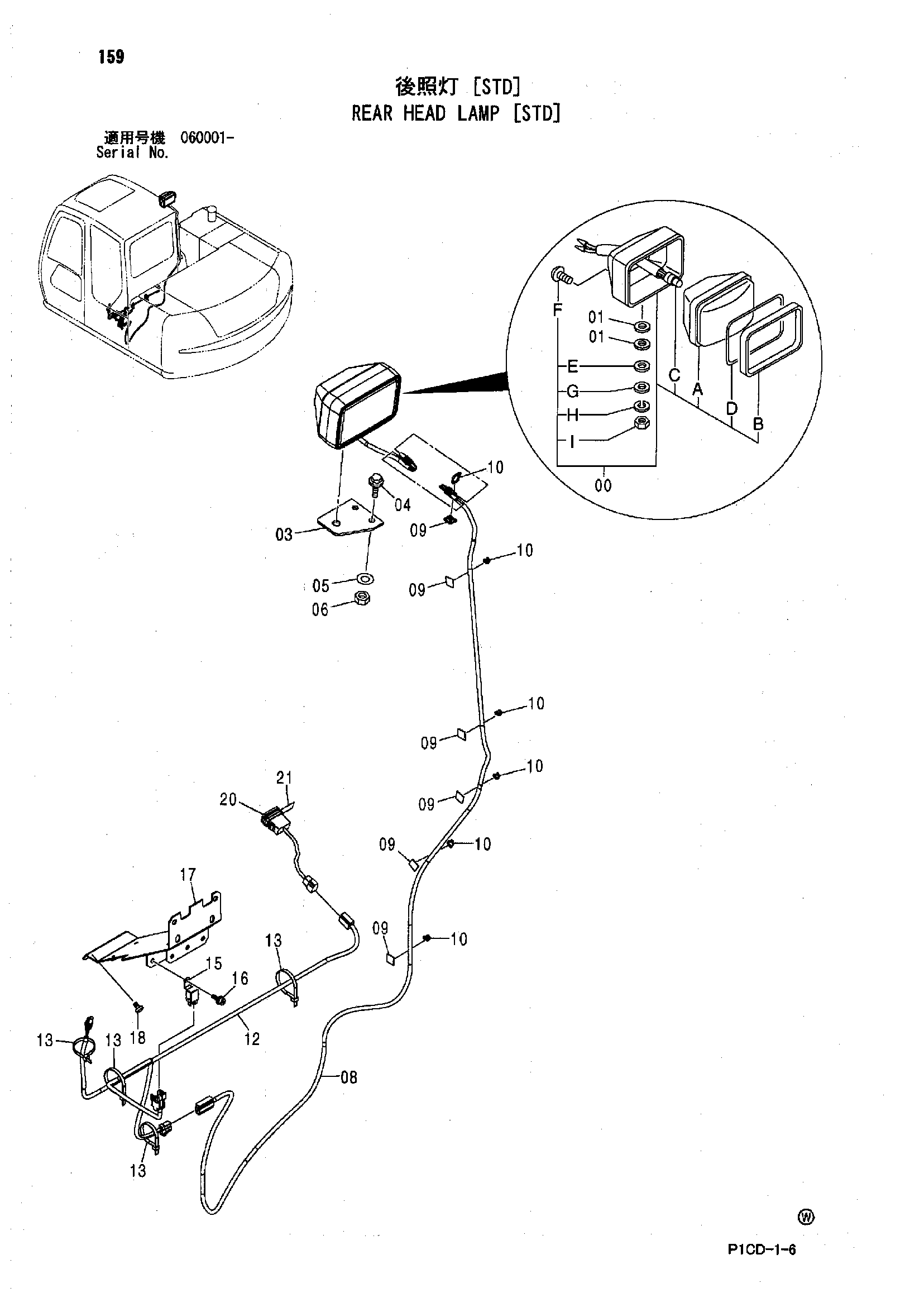

Заводская схема «Задний головка фонарь [STD]» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Задний головка фонарь [STD] HITACHI ZX70](/catalog-drawings/8f/8f3ad1de-c71a-4477-a084-675cb21de448.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 00 | 4326800 | Фонарь головка в сборе | 1 |
| 00A | 4326801 | Ленс блок | 1 |
| 00B | 4326802 | Рама | 1 |
| 00C | 4285648 | Лампа | 1 |
| 00D | 4326803 | Прокладка | 1 |
| 00E | 4307026 | Шайба | 1 |
| 00F | 4307027 | Винт | 4 |
| 00G | A590114 | Плоская шайба | 1 |
| 00H | A590914 | Пружинная шайба | 1 |
| 00I | J952014 | Гайка | 1 |
| 01 | J253114 замена: A590114 | Плоская шайба | 2 |
| 01 | A590114 | Плоская шайба | 2 |
| 03 | 4455239 | Кронштейн | 1 |
| 04 | J051030 | Болт с шайбой | 2 |
| 04 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 05 | J253210 | Плоская шайба | 2 |
| 06 | J231210 замена: J950010 | Гайка | 2 |
| 06 | J950010 | Гайка | 2 |
| 08 | 4458463 | Жгут проводов | 1 |
| 09 | 4289709 | Опора | 6 |
| 10 | 4289708 | Зажим | 6 |
| 12 | 4458467 | Жгут проводов | 1 |
| 13 | 4055312 | Ленточный зажим | 4 |
| 15 | 4414207 | Реле | 1 |
| 16 | J460616 | Винт с шайбой | 1 |
| 17 | 7040344 | Кронштейн | 1 |
| 18 | 4444700 | Самонарезающий винт | 2 |
| 20 | 4352947 | Выключатель | 1 |
| 21 | 4452854 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
