Рукоять <70, 70LC> — HITACHI ZX70

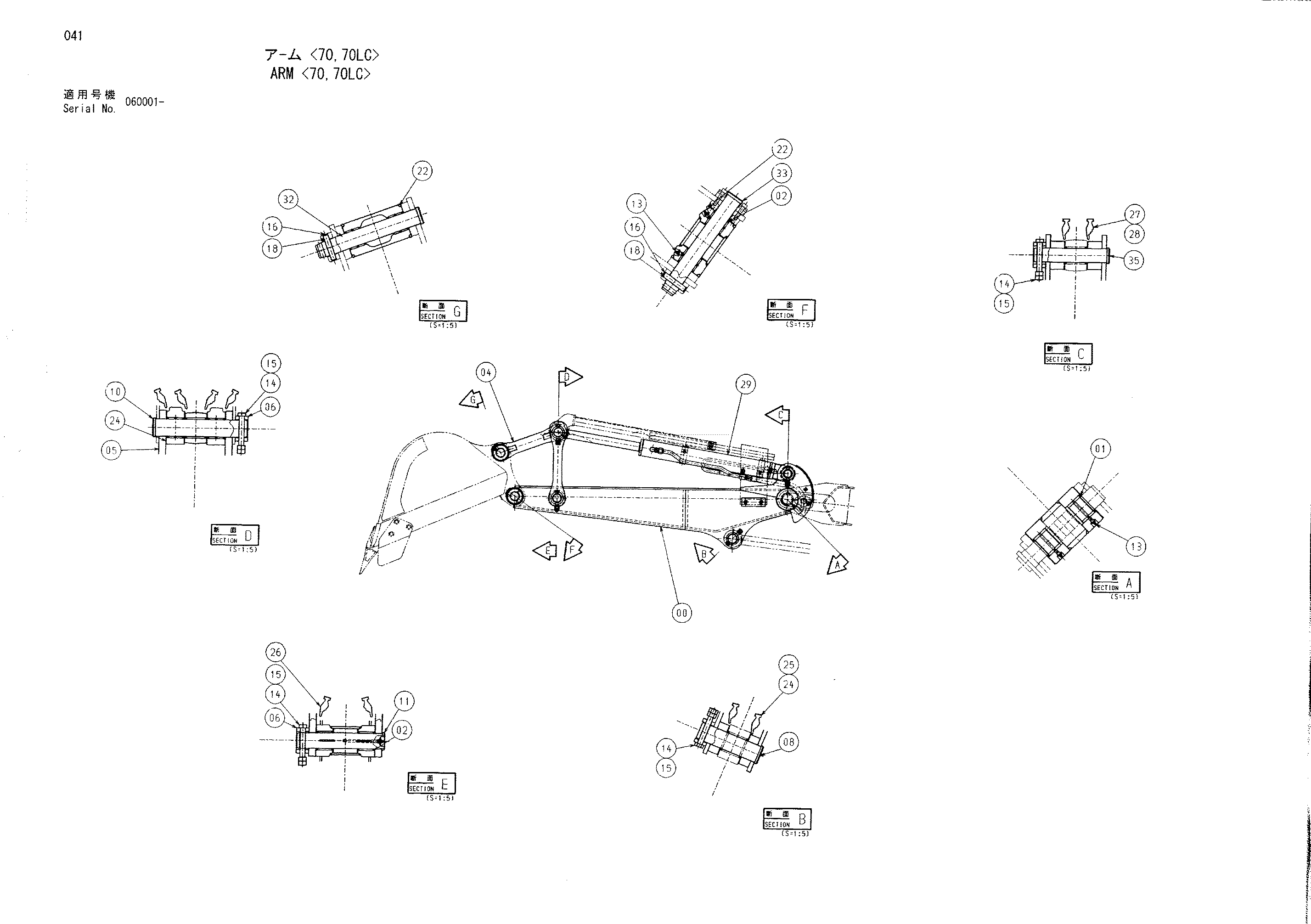

Заводская схема «Рукоять <70, 70LC>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7045023 | Рукоять в сборе | 1 |
| 00A | 4434950 | Ограничитель | 1 |
| 00B | 4374061 | Втулка | 2 |
| 00C | 4445475 | Втулка | 2 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 4349913 | Пылезащитное уплотнение | 4 |
| 04 | 8091124 | Тяга | 1 |
| 05 | 3097484 | Тяга | 2 |
| 06 | 4434950 | Ограничитель | 2 |
| 08 | 3097483 | Палец | 1 |
| 10 | 3090864 | Палец | 1 |
| 11 | 9154092 | Палец | 1 |
| 13 | J75481 | Пресс-маслёнка | 4 |
| 14 | 4435123 | Стопорный палец | 4 |
| 15 | J950016 | Гайка | 8 |
| 16 | 4065688 | Кольцо | 2 |
| 18 | 4065689 | Палец | 2 |
| 22 | 4406388 | Уплотнительное кольцо | 4 |
| 24 | 4374459 | Упорная пластина | 6 |
| 25 | 4374437 | Упорная пластина | 1 |
| 26 | 4374458 | Упорная пластина | 2 |
| 27 | 4377449 | Упорная пластина | 2 |
| 28 | 4374453 | Упорная пластина | 1 |
| 29 | 9223464 | Ковш гидроцилиндр. в сборе | 1 |
| 29A | 4488938 | Гидроцилиндр ковша | 1 |
| 29B | 4374602 | Втулка | 1 |
| 29C | 4334428 | Втулка | 1 |
| 29D | 4117954 | Пылезащитное уплотнение | 2 |
| 29E | 4117955 | Пылезащитное уплотнение | 2 |
| 32 | 3090725 | Палец | 1 |
| 33 | 3090726 | Палец | 1 |
| 35 | 3095485 | Палец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
