Гидролинии рабочего оборудования (смещаемый стрела) — HITACHI ZX70

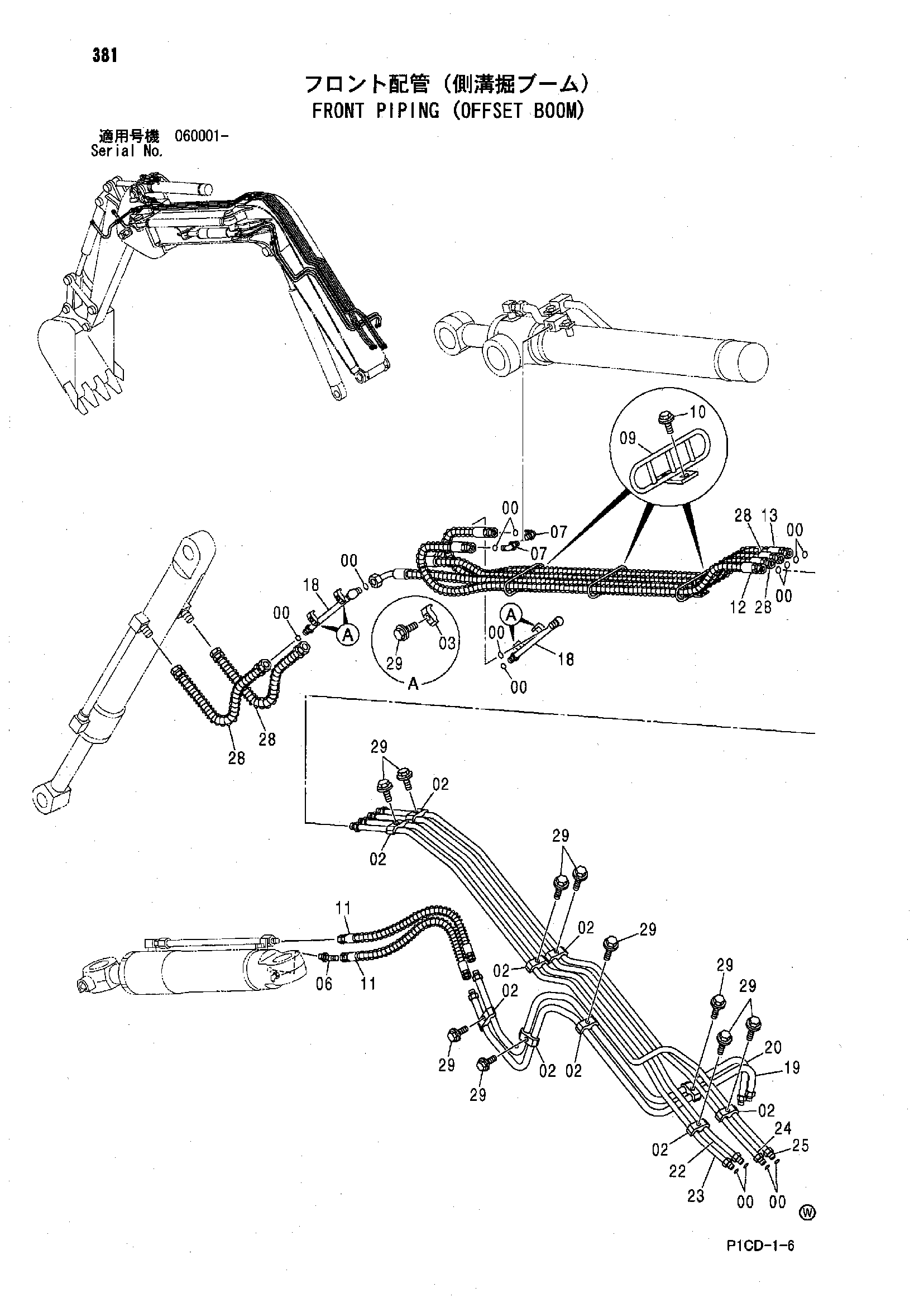

Заводская схема «Гидролинии рабочего оборудования (смещаемый стрела)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4138938 | Уплотнительное кольцо | 14 |
| 02 | 4189858 | Хомут трубки | 10 |
| 03 | 4190125 | Хомут трубки | 4 |
| 06 | 4154671 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4200580 замена: A853344 | Угловой штуцер | 2 |
| 07 | A853344 | Угловой штуцер | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 8060253 | Кронштейн | 3 |
| 10 | J011225 | Болт с шайбой | 6 |
| 10 | J271225 замена: J901225 | Болт с шайбой | 6 |
| 11 | 4392171 | Шланг | 2 |
| 12 | 4415185 | Шланг | 1 |
| 13 | 4418358 | Шланг | 1 |
| 18 | 8082544 | Трубка | 2 |
| 19 | 8070281 | Трубка | 1 |
| 20 | 8070282 | Трубка | 1 |
| 22 | 8084838 | Трубка | 1 |
| 23 | 8084839 | Трубка | 1 |
| 24 | 8084837 | Трубка | 1 |
| 25 | 8084836 | Трубка | 1 |
| 28 | 4464073 | Шланг | 2 |
| 29 | J011250 | Болт с шайбой | 14 |
| 29 | J271250 замена: J901250 | Болт с шайбой | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
