Гидроцилиндр. защита <75> — HITACHI ZX70

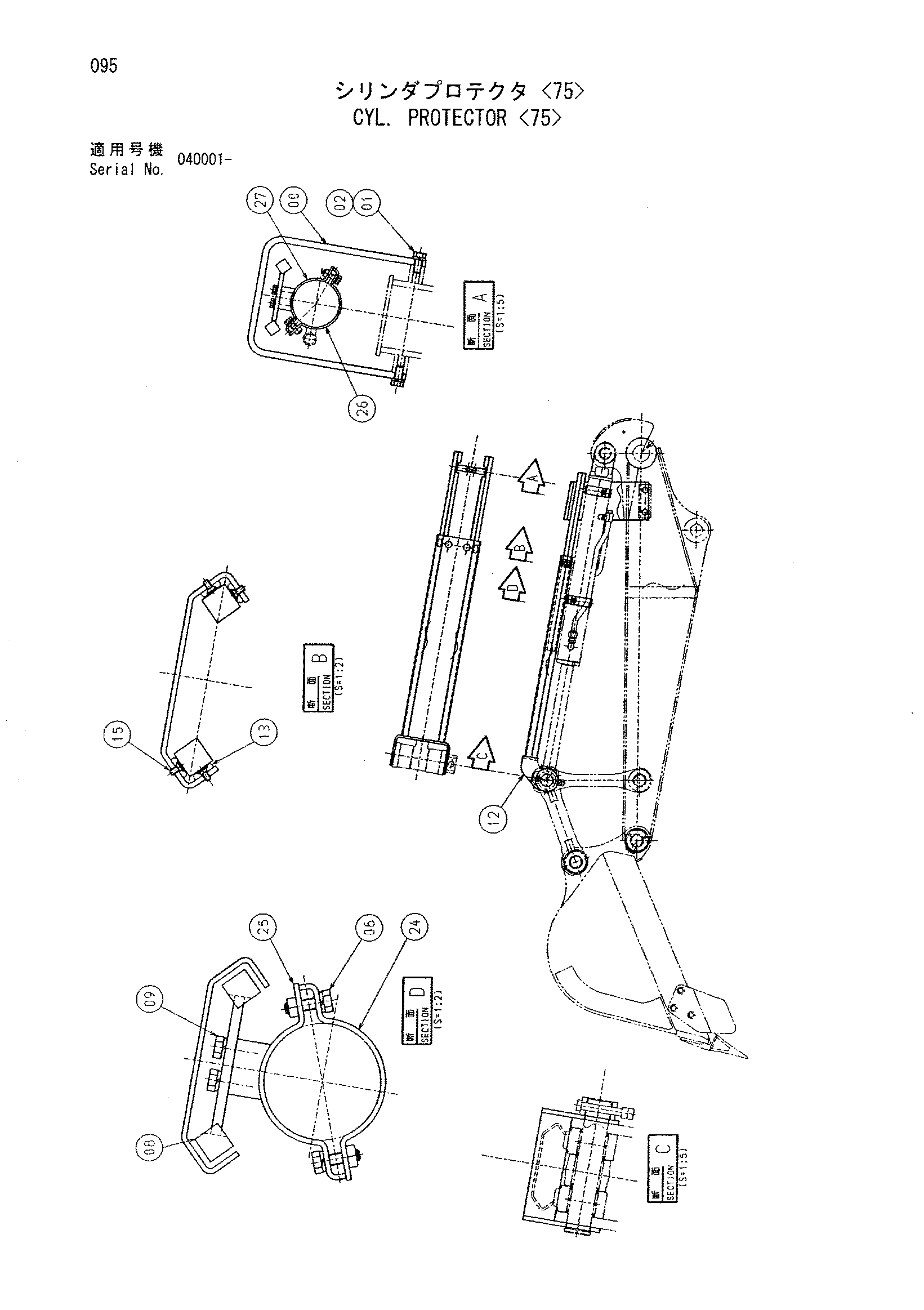

Заводская схема «Гидроцилиндр. защита <75>» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3098440 | Крышка | 1 |
| 01 | J901655 | Болт | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 06 | J011035 | Болт с шайбой | 4 |
| 06 | J271035 замена: J901035 | Болт с шайбой | 4 |
| 06 | J271035 замена: J222010 | Болт с шайбой | 4 |
| 08 | 8091125 | Опора | 1 |
| 09 | J011025 | Болт с шайбой | 4 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 09 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 12 | 7043909 | Крышка | 1 |
| 13 | 4435545 | Пластина скольжение | 4 |
| 15 | M470513 | Винт | 8 |
| 24 | 8091951 | Хомут | 1 |
| 25 | 8091952 | Хомут | 1 |
| 26 | 8091953 | Хомут | 1 |
| 27 | 8091954 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
