Сиденье (винйл) — HITACHI ZX70

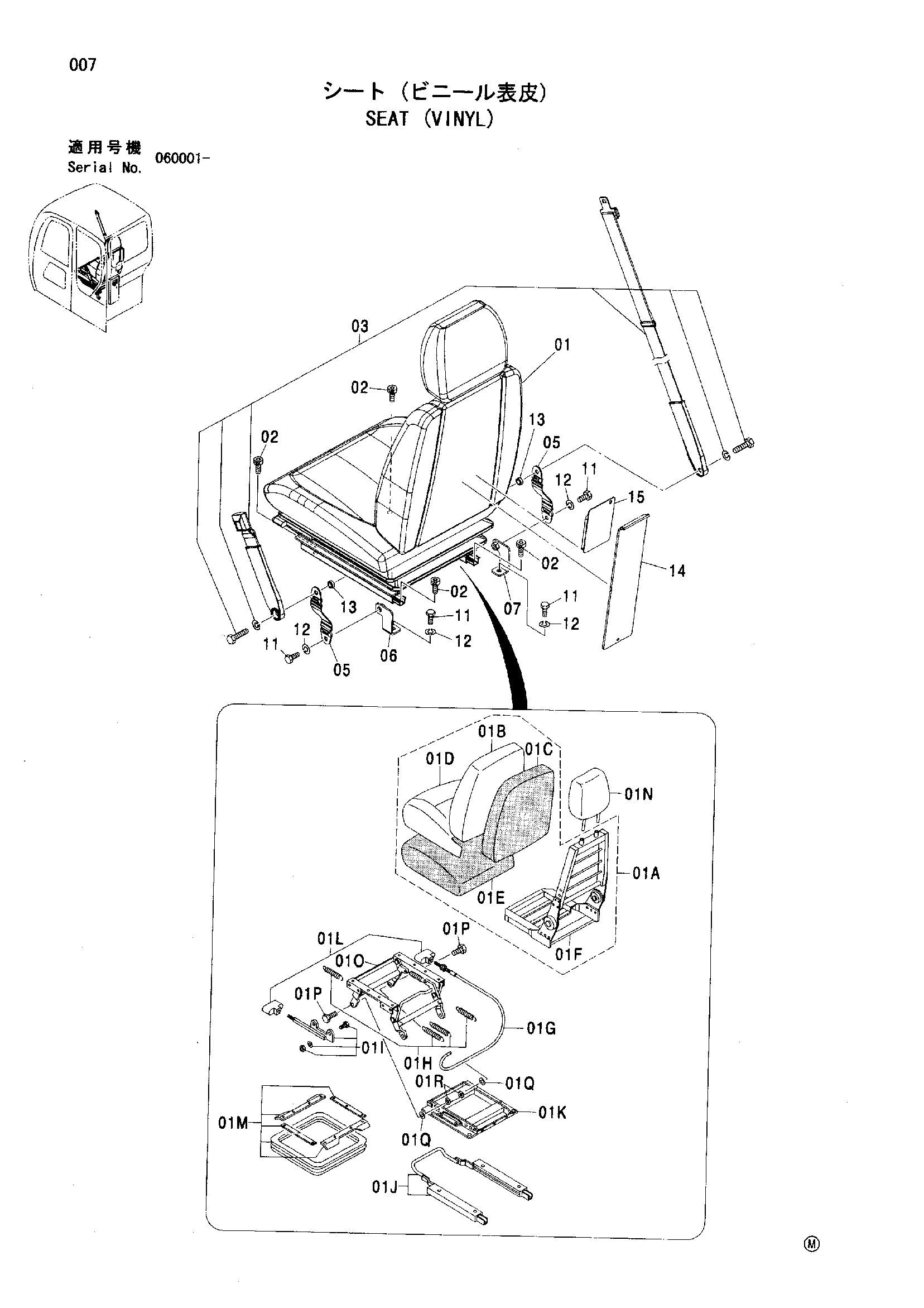

Заводская схема «Сиденье (винйл)» для HITACHI ZX70. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01A- | 4457813 | Сиденье в сборе | 1 |
| 01A | 4456378 | Сиденье | 1 |
| 01B | 4377680 | Крышка | 1 |
| 01C | 4370194 | Накладка | 1 |
| 01D | 4377681 | Крышка | 1 |
| 01E | 4370196 | Накладка | 1 |
| 01F | 4370197 | Рама | 1 |
| 01G | 4370198 | Трос | 1 |
| 01H | 4370199 | Пружина | 1 |
| 01I | 4370200 | Защёлка | 1 |
| 01J | 4370202 | Ползун | 1 |
| 01K | 4370203 | Рама | 1 |
| 01L | 4370204 | Рукоятка | 1 |
| 01M | 4370206 | Крышка | 1 |
| 01N | 4456379 | Опора головка | 1 |
| 01O | 4370205 | Кронштейн | 1 |
| 01P | 4441593 | Болт | 2 |
| 01Q | 4442063 | Шайба | 2 |
| 01R | 4442062 | Гайка | 2 |
| 02 | M340816 | Болт с внутренним шестигранником | 4 |
| 03 | 4372244 | Сеат-белт | 1 |
| 05 | 4453869 | Ремень | 2 |
| 06 | 9756571 | Левый кронштейн | 1 |
| 07 | 9756572 | Правый кронштейн | 1 |
| 11 | 4235232 | Болт | 4 |
| 12 | J219167 | Пружинная шайба | 4 |
| 13 | 4372200 | Проставка | 2 |
| 14 | 3092010 | Крышка | 1 |
| 15 | 8083855 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX70 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
