Вентилятор привод трубопроводы — HITACHI ZX670LCR-5G

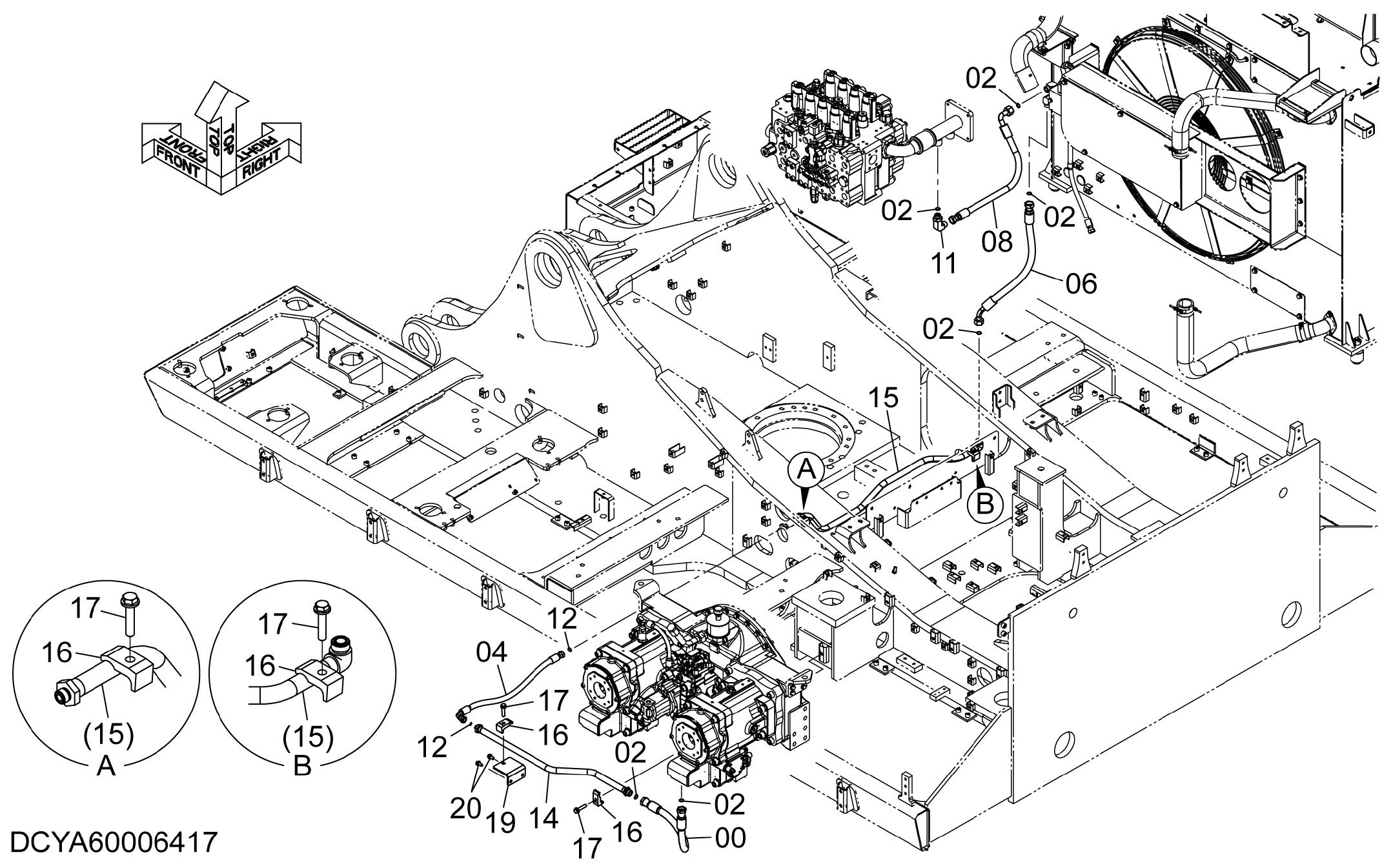

Заводская схема «Вентилятор привод трубопроводы» для HITACHI ZX670LCR-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4690874 | Шланг | 1 |
| 02 | 4187308 | Уплотнительное кольцо | 6 |
| 04 | YA00009195 | Шланг | 1 |
| 06 | 4644381 | Шланг | 1 |
| 08 | 4295517 | Шланг | 1 |
| 11 | 4267201 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4138938 | Уплотнительное кольцо | 2 |
| 14 | YA40006191 | Трубка | 1 |
| 15 | YA40006190 | Трубка | 1 |
| 16 | 4190126 | Хомут трубки | 4 |
| 17 | J271260 | Болт с шайбой | 4 |
| 17A | J901260 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 9772429 | Кронштейн | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
