BE рукоять 2.9m — HITACHI ZX670LCR-5G

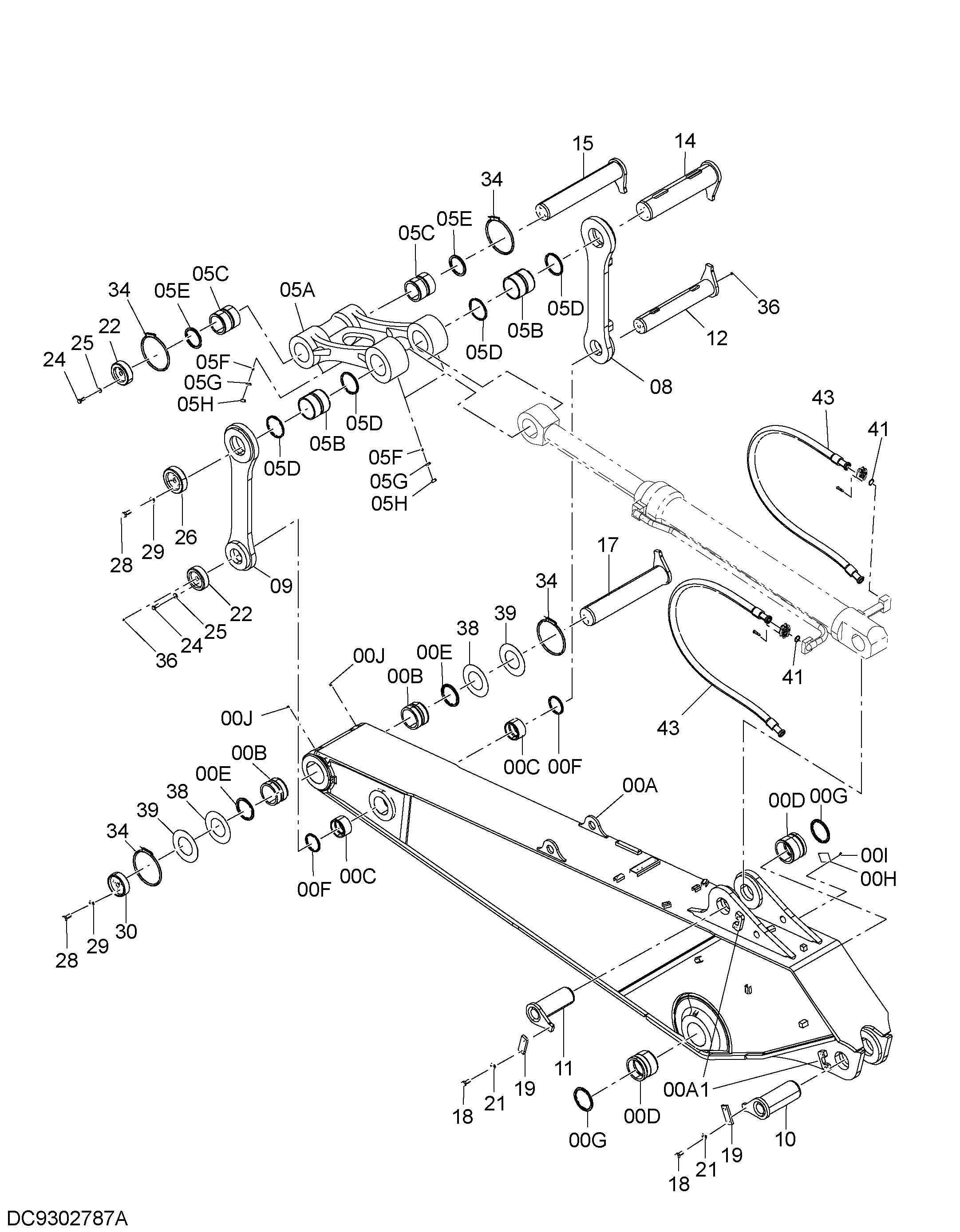

Заводская схема «BE рукоять 2.9m» для HITACHI ZX670LCR-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9302788 | Рукоять | 1 |
| 00A | 5012440 | Рукоять укороченный | 1 |
| 00A1 | 4379221 | Ограничитель | 2 |
| 00B | 4421175 | Втулка | 2 |
| 00C | 4129729 | Втулка | 2 |
| 00D | 4218719 | Втулка | 2 |
| 00E | 4254520 | Пылезащитное уплотнение | 2 |
| 00F | 4251212 | Пылезащитное уплотнение | 2 |
| 00G | 4251766 | Пылезащитное уплотнение | 2 |
| 00I | M492564 | Приводной винт | 4 |
| 00J | J75481 | Пресс-маслёнка | 2 |
| 05 | 9275606 | Тяга A | 1 |
| 05A | 1033841 | Тяга | 1 |
| 05B | 4234708 | Втулка | 2 |
| 05C | 4474098 | Втулка | 2 |
| 05D | 4251753 | Пылезащитное уплотнение | 4 |
| 05E | 4324194 | Пылезащитное уплотнение | 2 |
| 05F | J75481 | Пресс-маслёнка | 4 |
| 05G | 4130686 | Втулка | 4 |
| 05H | 4105912 | Колпачок | 4 |
| 08 | 8065547 | Тяга | 1 |
| 09 | 8065548 | Тяга | 1 |
| 10 | 8102736 | Палец | 1 |
| 11 | 8102807 | Палец | 1 |
| 12 | 8102808 | Палец | 1 |
| 14 | 8101371 | Палец | 1 |
| 15 | 8102813 | Палец | 1 |
| 17 | 8106642 | Палец | 1 |
| 18 | J912045 | Болт | 4 |
| 19 | 4122729 | Пластина | 2 |
| 21 | J222020 | Шайба | 4 |
| 22 | 4393378 | Ограничитель | 2 |
| 24 | J241645 | Болт | 6 |
| 25 | J222016 | Шайба | 6 |
| 26 | 4393383 | Ограничитель | 1 |
| 28 | J912050 | Болт | 6 |
| 29 | J222020 | Шайба | 6 |
| 30 | 4393381 | Ограничитель | 1 |
| 34 | 4487585 | Уплотнительное кольцо | 4 |
| 36 | J75481 | Пресс-маслёнка | 2 |
| 38 | 4379157 | Упорная пластина | 2 |
| 39 | 4379158 | Упорная пластина | 2 |
| 41 | 4508805 | Уплотнительное кольцо | 2 |
| 43 | 4364317 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
