Электрооборудование (1)(без аккумулятор дисконнект выключатель) — HITACHI ZX670LCR-5G

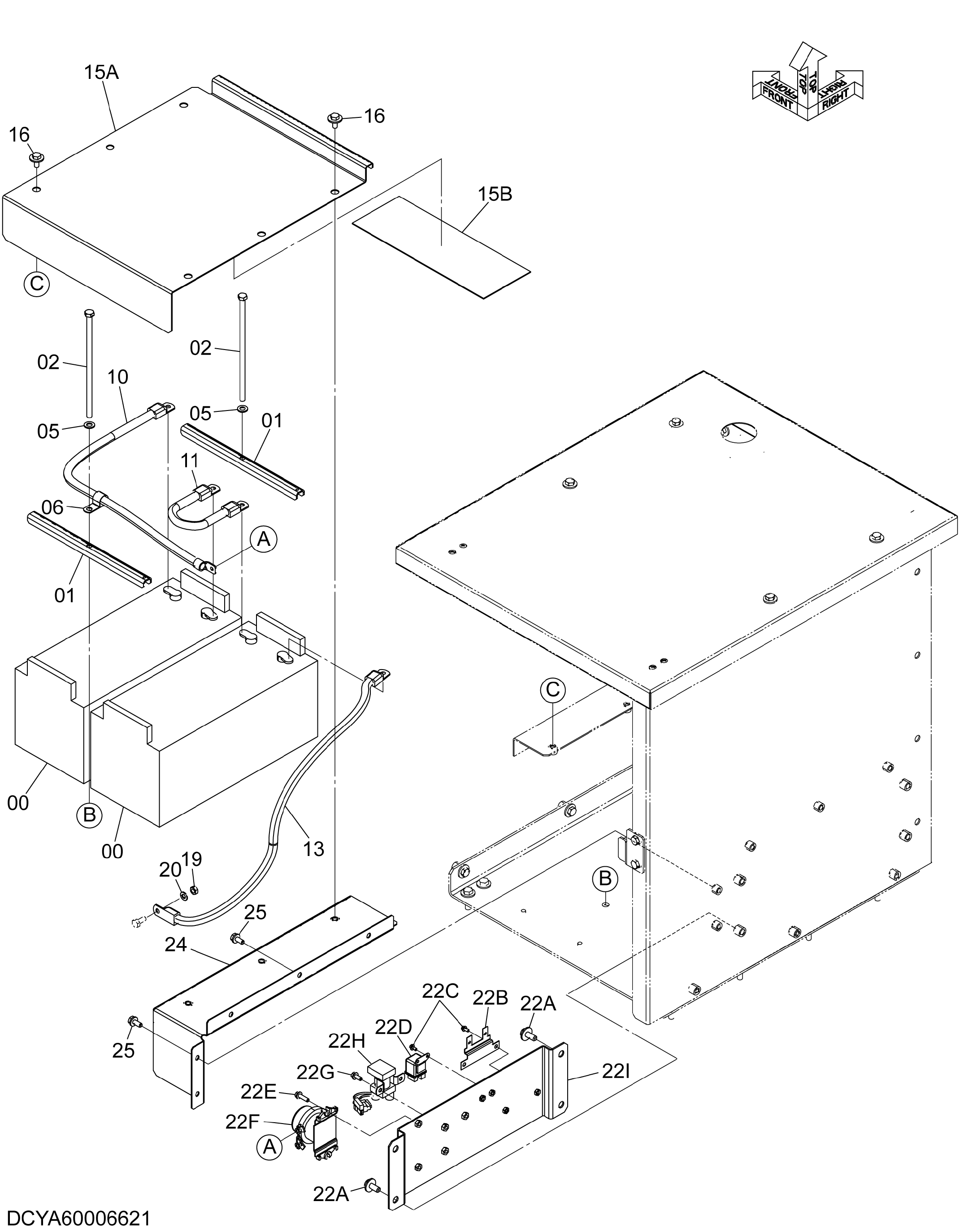

Заводская схема «Электрооборудование (1)(без аккумулятор дисконнект выключатель)» для HITACHI ZX670LCR-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4192421 | Аккумулятор | 2 |
| 01 | 4145156 | Опора | 2 |
| 02 | 4206101 | Болт | 2 |
| 05 | A590112 | Плоская шайба | 2 |
| 06 | 4190263 | Зажим | 1 |
| 10 | 4470168 | Жгут проводов | 1 |
| 11 | 4294694 | Жгут проводов | 1 |
| 13 | 4715185 | Жгут проводов | 1 |
| 15 | 8124237 | Крышка | 1 |
| 15A | 3120580 | Крышка | 1 |
| 15B | YA00020001 | Пластина резиновый | 1 |
| 16 | J281025 | Болт с шайбой | 6 |
| 16A | J901025 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 19 | J950010 | Гайка | 1 |
| 20 | A590110 | Плоская шайба | 1 |
| 22A | J281230 | Болт с шайбой | 4 |
| 22A1 | J901230 | Болт | 1 |
| 22A2 | 4249324 | Шайба | 1 |
| 22B | 4297280 | Кронштейн | 1 |
| 22C | J260614 | Болт с шайбой | 4 |
| 22C1 | J900614 | Болт | 1 |
| 22C2 | A590106 | Плоская шайба | 1 |
| 22D | 4251587 | Реле | 1 |
| 22E | J260830 | Болт с шайбой | 2 |
| 22E1 | J900830 | Болт | 1 |
| 22E2 | A590108 | Плоская шайба | 1 |
| 22F | 4031771 | Реле аккумулятор | 1 |
| 22G | J260820 | Болт с шайбой | 2 |
| 22G1 | J900820 | Болт | 1 |
| 22G2 | A590108 | Плоская шайба | 1 |
| 22H | 4452158 | Реле защитный | 1 |
| 22I | 8100216 | Кронштейн | 1 |
| 24 | 8124236 | Кронштейн | 1 |
| 25 | J271025 | Болт с шайбой | 5 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
