Поручень — HITACHI ZX670LCR-5G

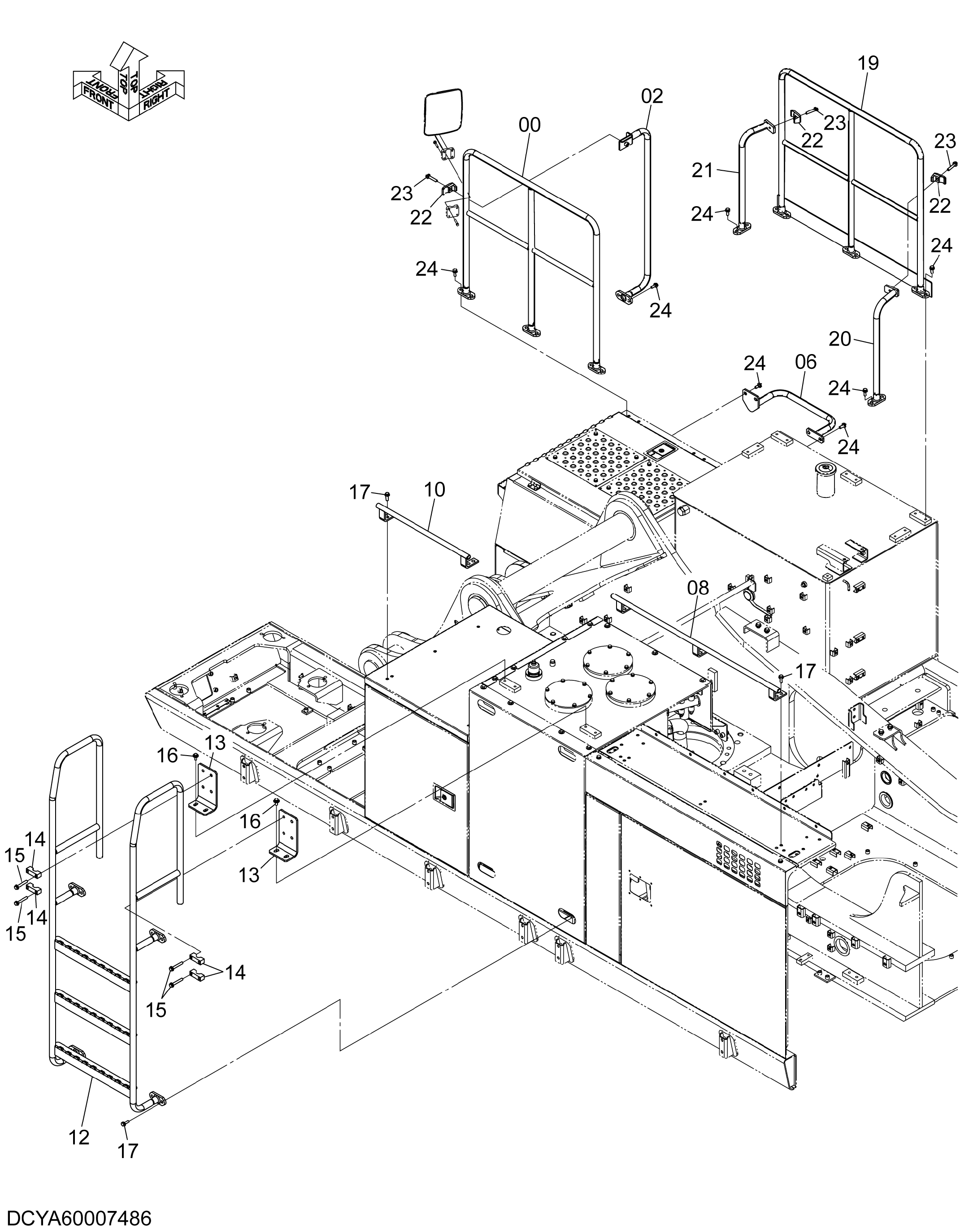

Заводская схема «Поручень» для HITACHI ZX670LCR-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA40004519 | Поручень | 1 |
| 02 | YA40004520 | Поручень | 1 |
| 06 | YA40004147 | Поручень | 1 |
| 08 | YA40004148 | Поручень | 1 |
| 10 | YA40004522 | Поручень | 1 |
| 12 | YA40004521 | Поручень | 1 |
| 13 | YA40002896 | Кронштейн | 2 |
| 14 | 4334363 | Хомут трубки | 4 |
| 15 | J271285 | Болт с шайбой | 8 |
| 15A | J901285 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J281230 | Болт с шайбой | 4 |
| 16A | J901230 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | J271240 | Болт с шайбой | 18 |
| 17A | J901240 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | YA40006925 | Поручень | 1 |
| 20 | YA40006924 | Поручень | 1 |
| 21 | YA40004152 | Поручень | 1 |
| 22 | 4190127 | Хомут трубки | 3 |
| 23 | J271270 | Болт с шайбой | 3 |
| 23A | J901270 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | J271235 | Болт с шайбой | 22 |
| 24A | J901235 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
