Гидробак (1) — HITACHI ZX670LCR-5G

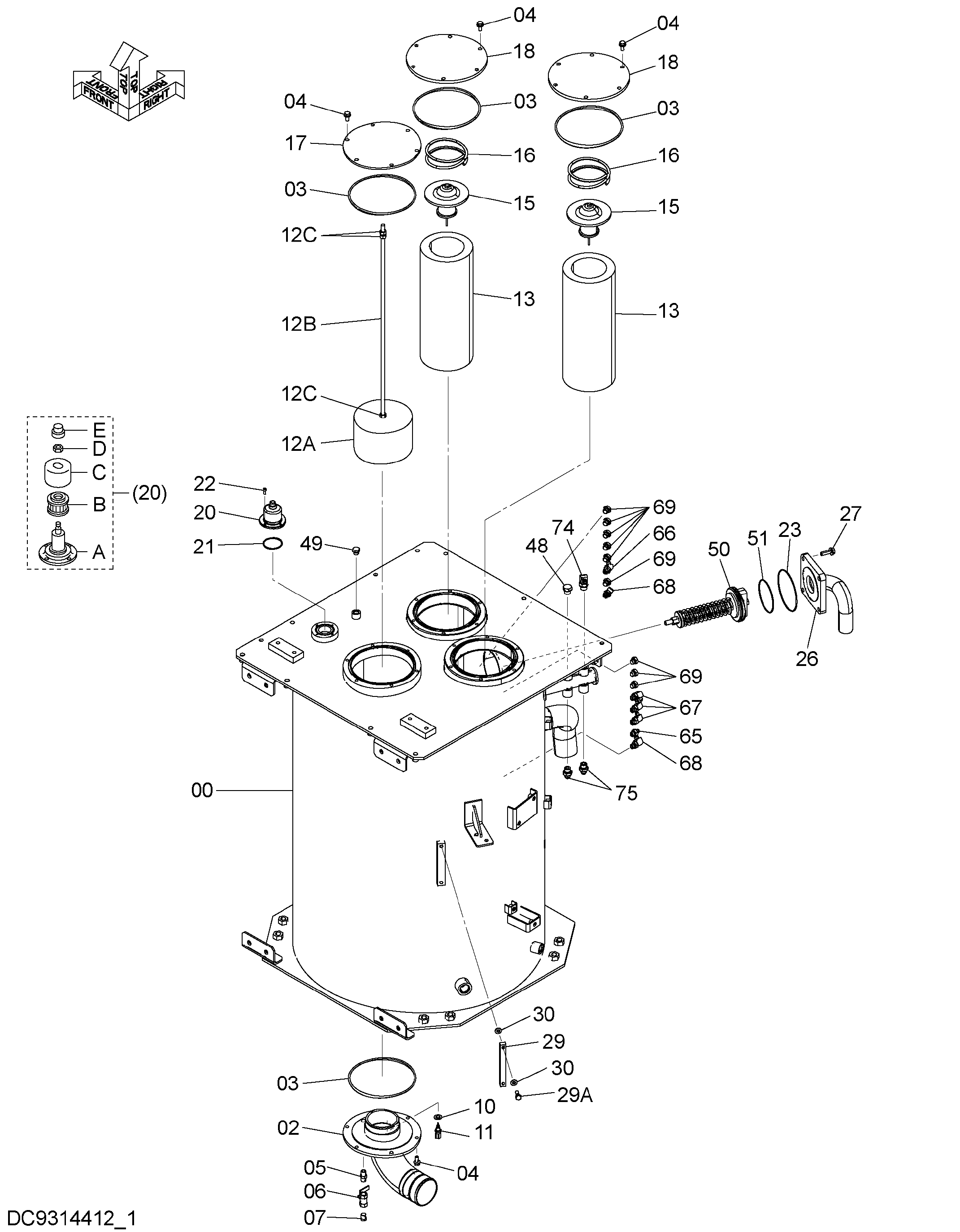

Заводская схема «Гидробак (1)» для HITACHI ZX670LCR-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9314412 | Бак_масляный | 1 | |
| 00 | 5013027 | Гидробак | 1 |
| 02 | 8060017 | Фланец трубка | 1 |
| 03 | A810220 | Уплотнительное кольцо | 4 |
| 04 | J271025 | Болт с шайбой | 24 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 94-1702 | Адаптер | 1 |
| 06 | 4209782 | Шаровой клапан | 1 |
| 07 | 447483 | Пробка | 1 |
| 10 | 4250261 | Прокладка | 1 |
| 11 | 4697482 | Датчик | 1 |
| 12 | 4640137 | Всасывающий фильтр | 1 |
| 12A | 4317008 | Сетчатый фильтр | 1 |
| 12B | 4654591 | Шток | 1 |
| 12C | J950010 | Гайка | 3 |
| 13 | 4630331 | Фильтрующий элемент | 2 |
| 15 | 4271000 | Клапан | 2 |
| 16 | 4271001 | Пружина | 2 |
| 17 | 8104059 | Крышка | 1 |
| 18 | 3054856 | Крышка | 2 |
| 20 | 4434017 | Сапун | 1 |
| 20A | 4437833 | Корпус | 1 |
| 20B | 4437838 | Элемент | 1 |
| 20C | 4437837 | Крышка | 1 |
| 20D | 4371825 | Гайка | 1 |
| 20E | 4437836 | Колпачок | 1 |
| 21 | A810060 | Уплотнительное кольцо | 1 |
| 22 | J780616 | Болт с внутренним шестигранником | 4 |
| 23 | A811145 | Уплотнительное кольцо | 1 |
| 26 | 8121826 | Трубка | 1 |
| 27 | J271240 | Болт с шайбой | 4 |
| 27A | J901240 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 8053499 | Указатель уровня | 1 |
| 29A | 4100967 | Болт | 2 |
| 30 | 449558 | Уплотнительная шайба | 4 |
| 48 | A885004 | Пробка | 1 |
| 48A | 4506418 | Уплотнительное кольцо | 1 |
| 49 | A885003 | Пробка | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 50 | 4620191 | Клапан | 1 |
| 51 | A811115 | Уплотнительное кольцо | 1 |
| 65 | A852133 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 66 | A852233 | Угловой штуцер | 1 |
| 66A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | A852332 | Угловой штуцер | 3 |
| 67A | 4509180 | Уплотнительное кольцо | 1 |
| 68 | A852333 | Угловой штуцер | 2 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
| 69 | A885003 | Пробка | 9 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | A852343 | Угловой штуцер | 1 |
| 74A | 4506418 | Уплотнительное кольцо | 1 |
| 75 | A852144 | Адаптер | 2 |
| 75A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
