Расширительный бачок — HITACHI ZX670LCR-3

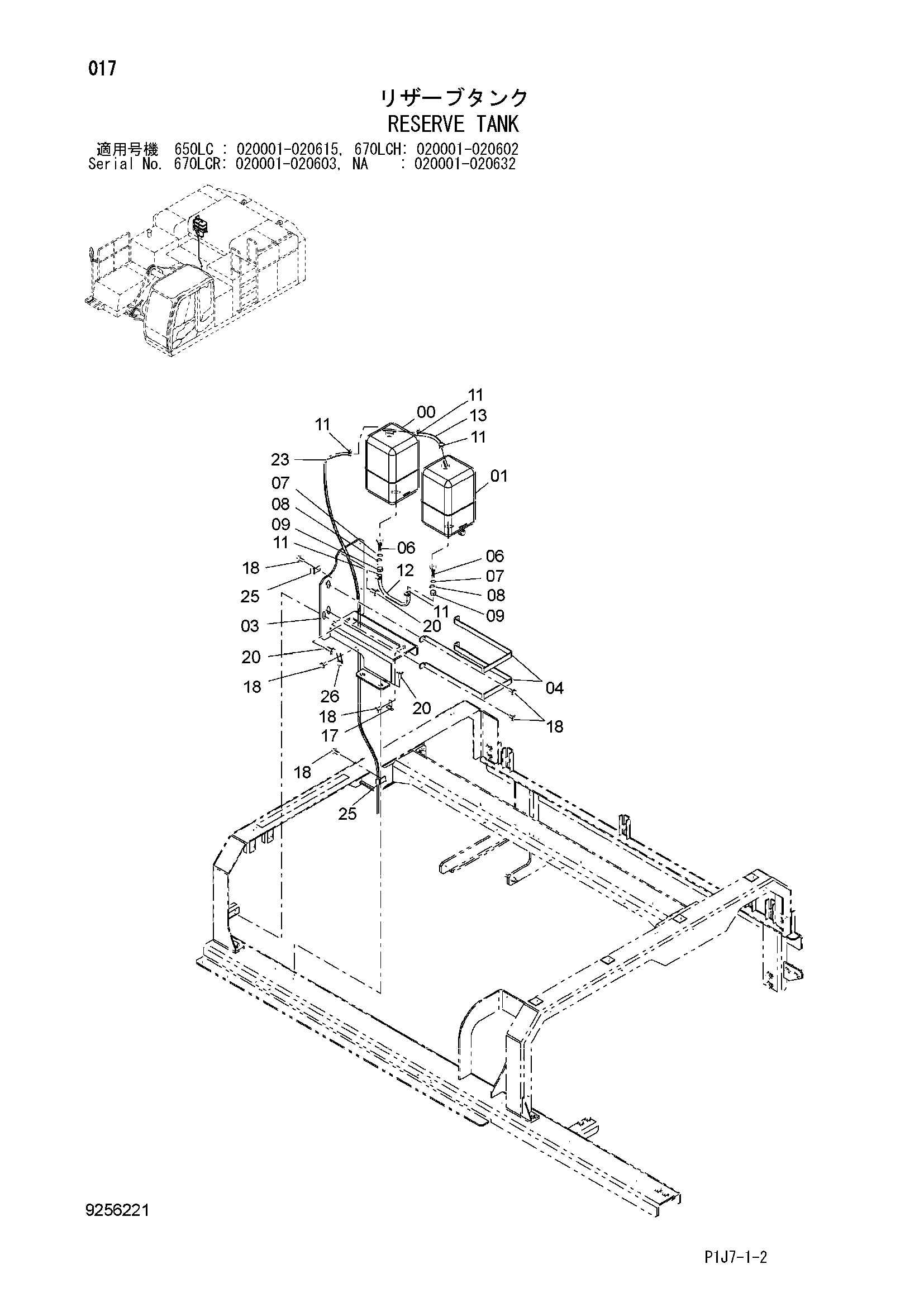

Заводская схема «Расширительный бачок» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4392068 | Бак воды | 1 |
| 01 | 4361805 | Бак воды | 1 |
| 03 | 8102547 | Кронштейн | 1 |
| 04 | 4469398 | Хомут | 2 |
| 06 | 3080498 | Штуцер | 2 |
| 07 | 962567 | Уплотнительное кольцо | 2 |
| 08 | 4291332 | Плоская шайба | 2 |
| 09 | M521210 замена: J952012 | Гайка | 2 |
| 09 | J952012 | Гайка | 2 |
| 11 | 4508575 | Хомут шланга | 5 |
| 12 | 4380659 | Водяной шланг | 1 |
| 13 | 4641952 | Водяной шланг | 1 |
| 17 | 4257159 | Кронштейн | 1 |
| 18 | J271025 | Болт с шайбой | 8 |
| 18A | J901025 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | J271230 | Болт с шайбой | 5 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 23 | 4648529 | Виниловый шланг | 1 |
| 25 | 4190261 | Зажим | 2 |
| 26 | 4190272 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
