Топливоподкачивающий насос — HITACHI ZX670LCR-3

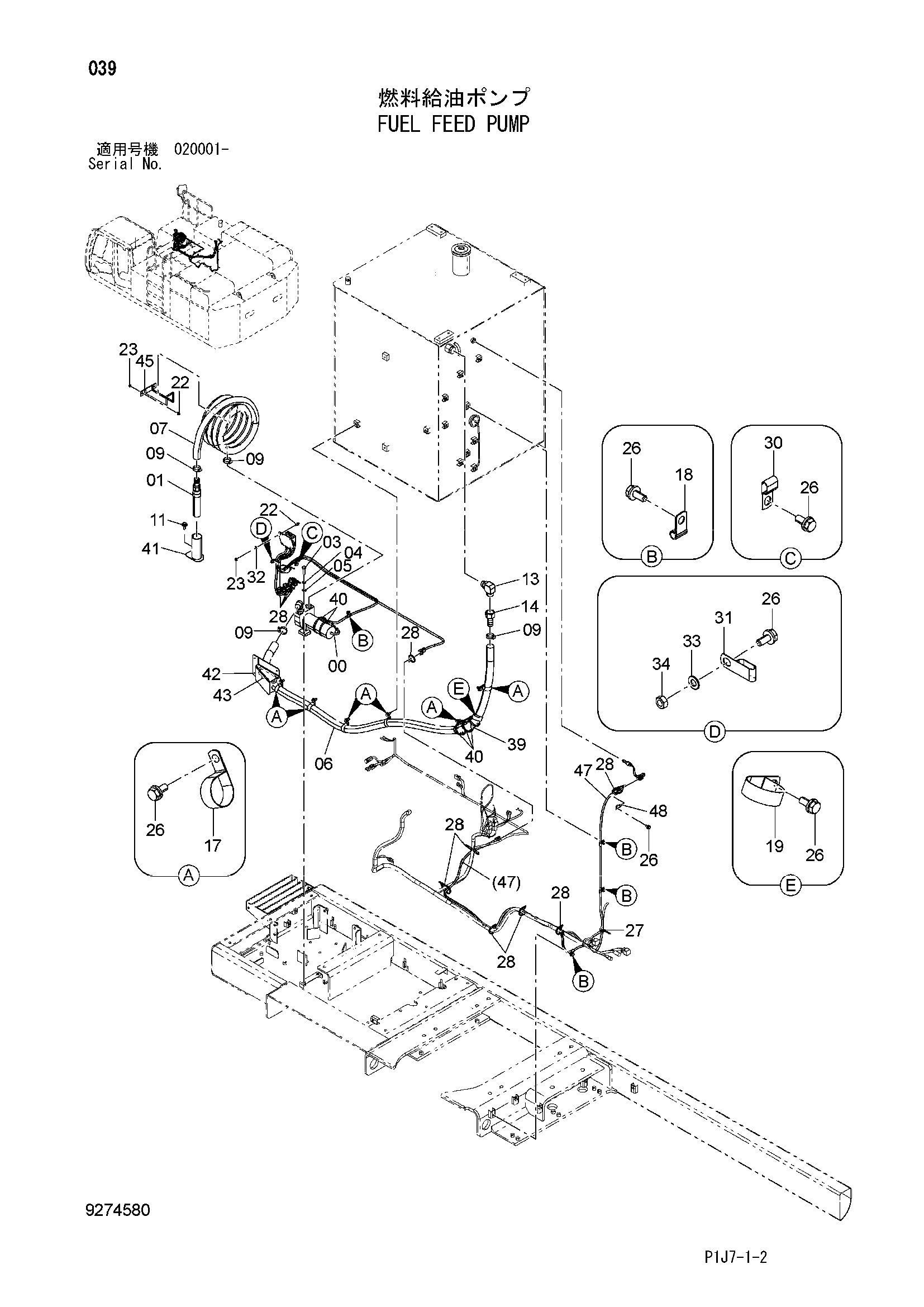

Заводская схема «Топливоподкачивающий насос» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659066 | Насос | 1 |
| 01 | 4652243 | Сетчатый фильтр | 1 |
| 03 | J901245 | Болт | 2 |
| 04 | A590112 | Плоская шайба | 2 |
| 05 | A590912 | Пружинная шайба | 2 |
| 06 | 4665475 | Шланг | 1 |
| 07 | 4658136 | Шланг | 1 |
| 09 | 4011675 | Хомут шланга | 4 |
| 11 | J281235 | Болт с шайбой | 1 |
| 11A | J901235 | Болт | 1 |
| 11B | 4249324 | Шайба | 1 |
| 13 | 4169599 | Угловой штуцер | 1 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4659280 | Соединение | 1 |
| 17 | 4193848 | Зажим | 6 |
| 18 | 4190261 | Зажим | 4 |
| 19 | 4193816 | Зажим | 1 |
| 22 | J260820 | Болт с шайбой | 4 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | J950008 | Гайка | 4 |
| 26 | J271025 | Болт с шайбой | 14 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | 4055311 | Ленточный зажим | 1 |
| 28 | 4055312 | Ленточный зажим | 11 |
| 30 | 4192018 | Зажим | 1 |
| 31 | 4252877 | Зажим | 1 |
| 32 | A590108 | Плоская шайба | 2 |
| 33 | A590110 | Плоская шайба | 1 |
| 34 | J950010 | Гайка | 1 |
| 39 | 4219918 | Резиновая втулка | 1 |
| 40 | 4121859 | Ленточный зажим | 5 |
| 41 | 9768104 | Трубка | 1 |
| 42 | 8108434 | Крышка | 1 |
| 43 | 4402369 | Резиновая втулка | 1 |
| 45 | 8107283 | Крюк | 1 |
| 47 | 4679877 | Жгут проводов | 1 |
| 48 | 4355515 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
