Дренажные трубопроводы (3) — HITACHI ZX670LCR-3

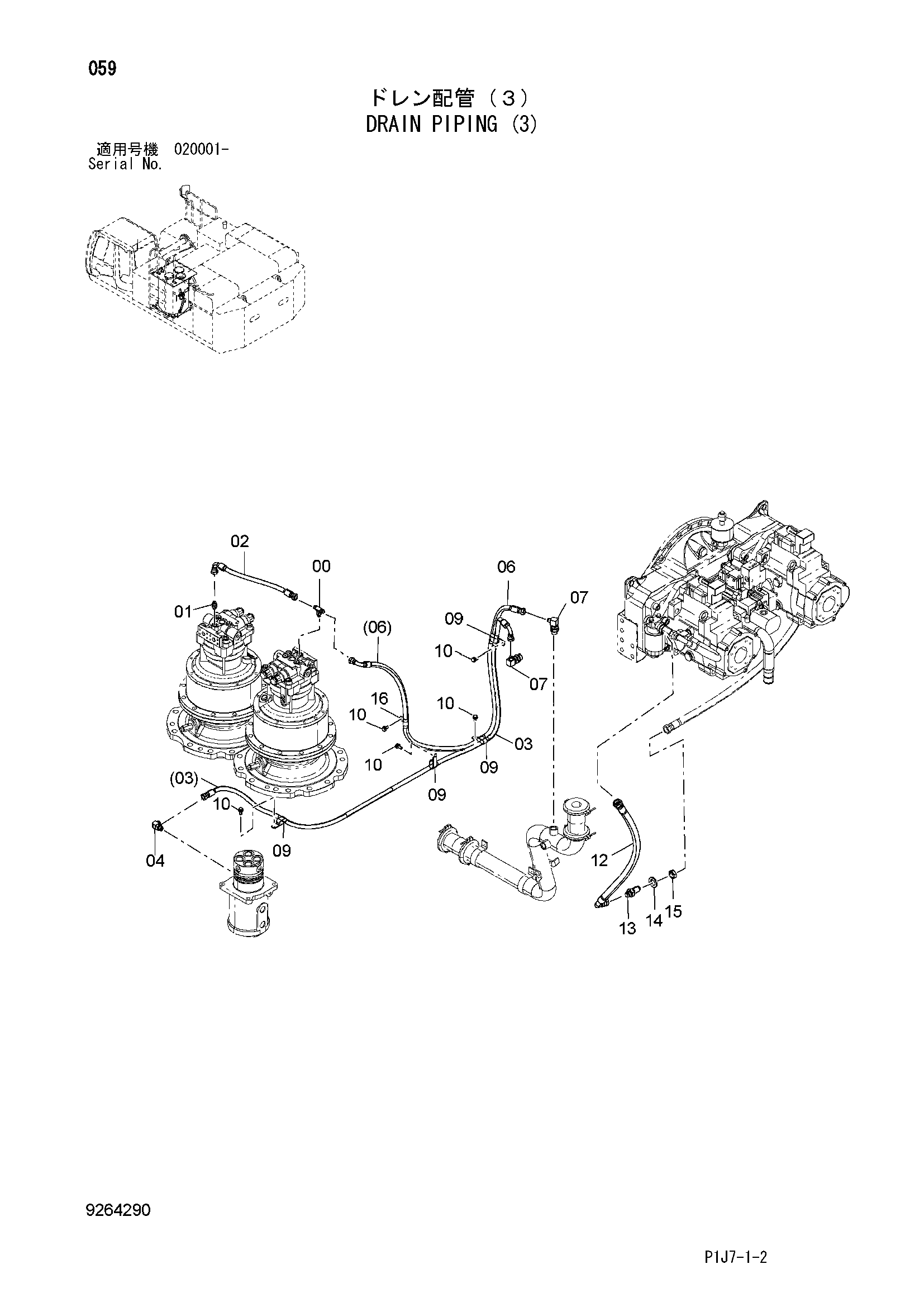

Заводская схема «Дренажные трубопроводы (3)» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852534 | Тройник | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852134 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4313420 | Шланг | 1 |
| 03 | 9254130 | Шланг в сборе | 1 |
| 03A | 4313443 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 8 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 9260050 | Шланг в сборе | 1 |
| 06A | 4313438 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 5 |
| 07 | 4353073 | Угловой штуцер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4190266 | Зажим | 4 |
| 10 | J271025 | Болт с шайбой | 5 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4364237 | Шланг | 1 |
| 13 | 4617059 | Адаптер | 1 |
| 14 | A590127 | Плоская шайба | 1 |
| 15 | 4617058 | Гайка | 1 |
| 16 | 4190277 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
