Крышка (3) — HITACHI ZX670LCR-3

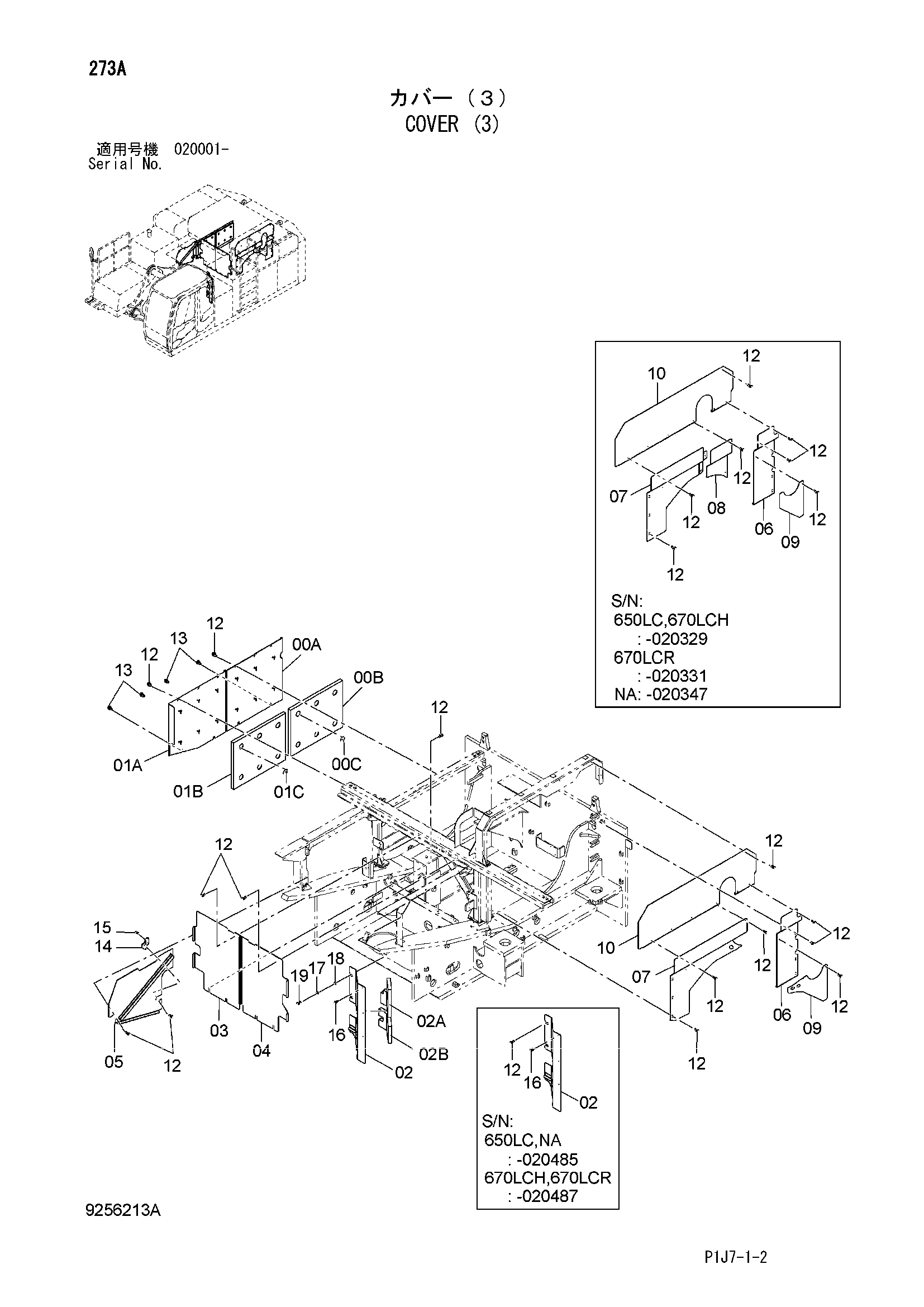

Заводская схема «Крышка (3)» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-C | 8102765 | Крышка в сборе | 1 |
| 00A | 8102764 | Крышка | 1 |
| 00B | 4644506 | Резиновая прокладка | 1 |
| 00C | 4156886 | Шайба | 6 |
| 01A-C | 8102766 | Крышка в сборе | 1 |
| 01A | 7048751 | Крышка | 1 |
| 01B | 4644506 | Резиновая прокладка | 1 |
| 01C | 4156886 | Шайба | 6 |
| 02 | 7051099 замена: 7056662 | Крышка в сборе | 1 |
| 02 | 7056662 | Крышка в сборе | 1 |
| 02A | 4657640 | Резиновая прокладка | 1 |
| 02B | 4657641 | Резиновая прокладка | 1 |
| 03 | 3106586 | Крышка | 1 |
| 04 | 3106587 | Крышка | 1 |
| 05 | 8105033 | Крышка | 1 |
| 06 | 8102768 | Крышка | 1 |
| 07 | 7049499 замена: 7053645 | Крышка | 1 |
| 07 | 7053645 | Крышка | 1 |
| 08 | 8102767 | Крышка | 1 |
| 09 | 4644507 замена: 8111040 | Крышка | 1 |
| 09 | 8111040 | Крышка | 1 |
| 10 | 7049500 | Крышка | 1 |
| 12 | 4643112 | Болт с шайбой | 48 |
| 12 | 4643112 | Болт с шайбой | 45 |
| 12 | 4643112 | Болт с шайбой | 43 |
| 13 | J281225 | Болт с шайбой | 4 |
| 13A | J901225 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 14 | 9765505 | Кронштейн | 1 |
| 15 | J271230 | Болт с шайбой | 2 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J281230 | Болт с шайбой | 4 |
| 16A | J901230 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 4435575 | Проставка | 2 |
| 18 | 4456191 | Резиновая прокладка | 2 |
| 19 | J281240 | Болт с шайбой | 2 |
| 19A | J901240 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
