Шланг защита от разрыва пилотные гидролинии (стрела) — HITACHI ZX670LCR-3

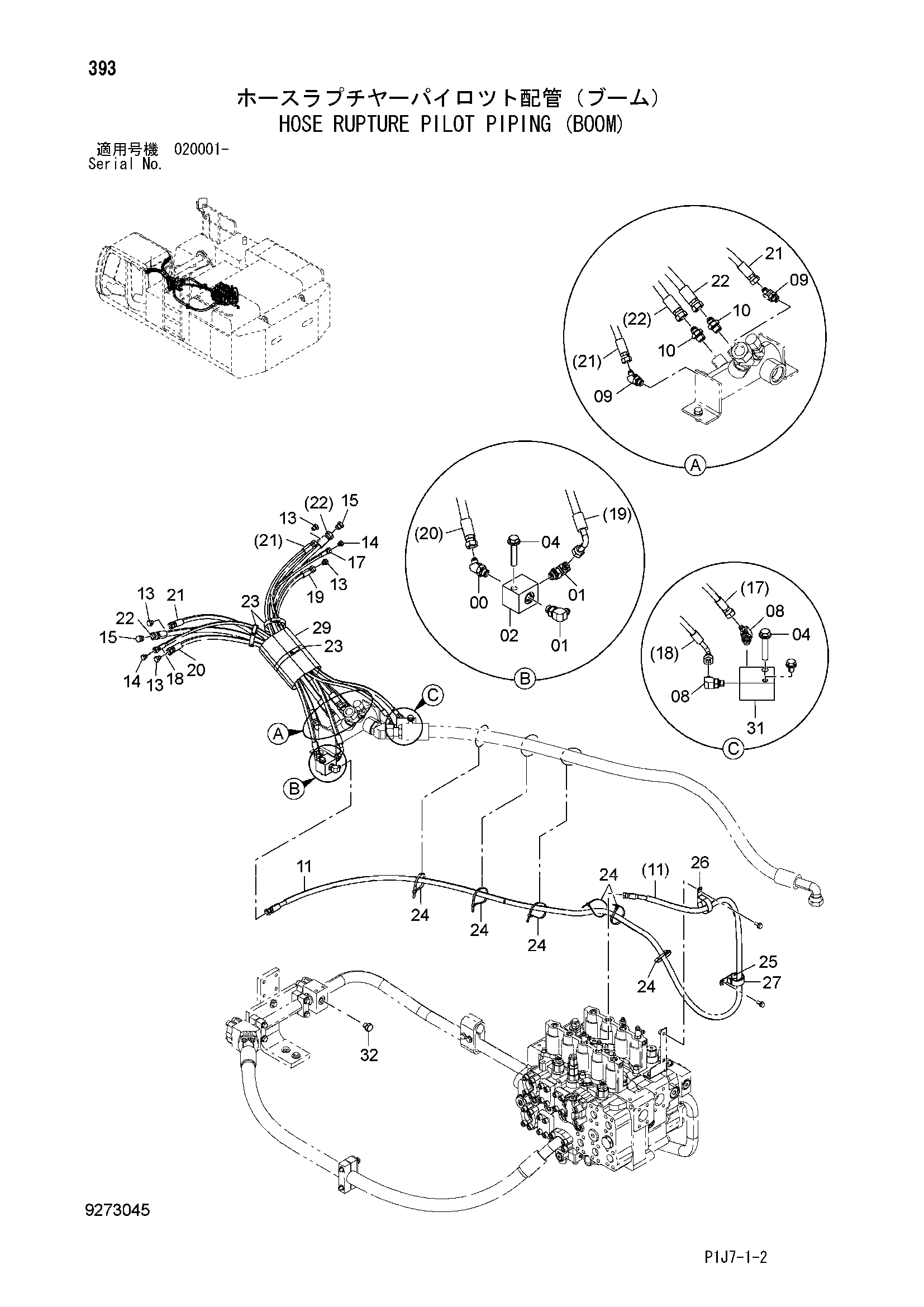

Заводская схема «Шланг защита от разрыва пилотные гидролинии (стрела)» для HITACHI ZX670LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852233 | Угловой штуцер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | A852333 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4251601 | Блок | 1 |
| 04 | J271265 | Болт с шайбой | 2 |
| 04A | J901265 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 08 | A852322 | Угловой штуцер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852233 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852144 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 9272141 | Шланг в сборе | 1 |
| 11A | 4657051 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 8 |
| 13 | 4222076 | Пробка | 4 |
| 14 | 4222075 | Пробка | 2 |
| 15 | 4225492 | Пробка | 2 |
| 17 | 4664231 | Шланг | 1 |
| 18 | 4664232 | Шланг | 1 |
| 19 | 4664233 | Шланг | 1 |
| 20 | 4664235 | Шланг | 1 |
| 21 | 4664234 | Шланг | 2 |
| 22 | 4664236 | Шланг | 2 |
| 23 | 4351923 | Хомут шланга | 3 |
| 24 | 4121859 | Ленточный зажим | 6 |
| 25 | 4193848 | Зажим | 1 |
| 26 | 4193816 | Зажим | 1 |
| 27 | 4190265 | Зажим | 1 |
| 29 | 4155962 | Резиновая прокладка | 1 |
| 31 | 3111836 | Блок | 1 |
| 32 | 4435299 | Пробка | 1 |
| 32A | 4506416 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX670LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
